ZEISS MICURA
Brug-CMM

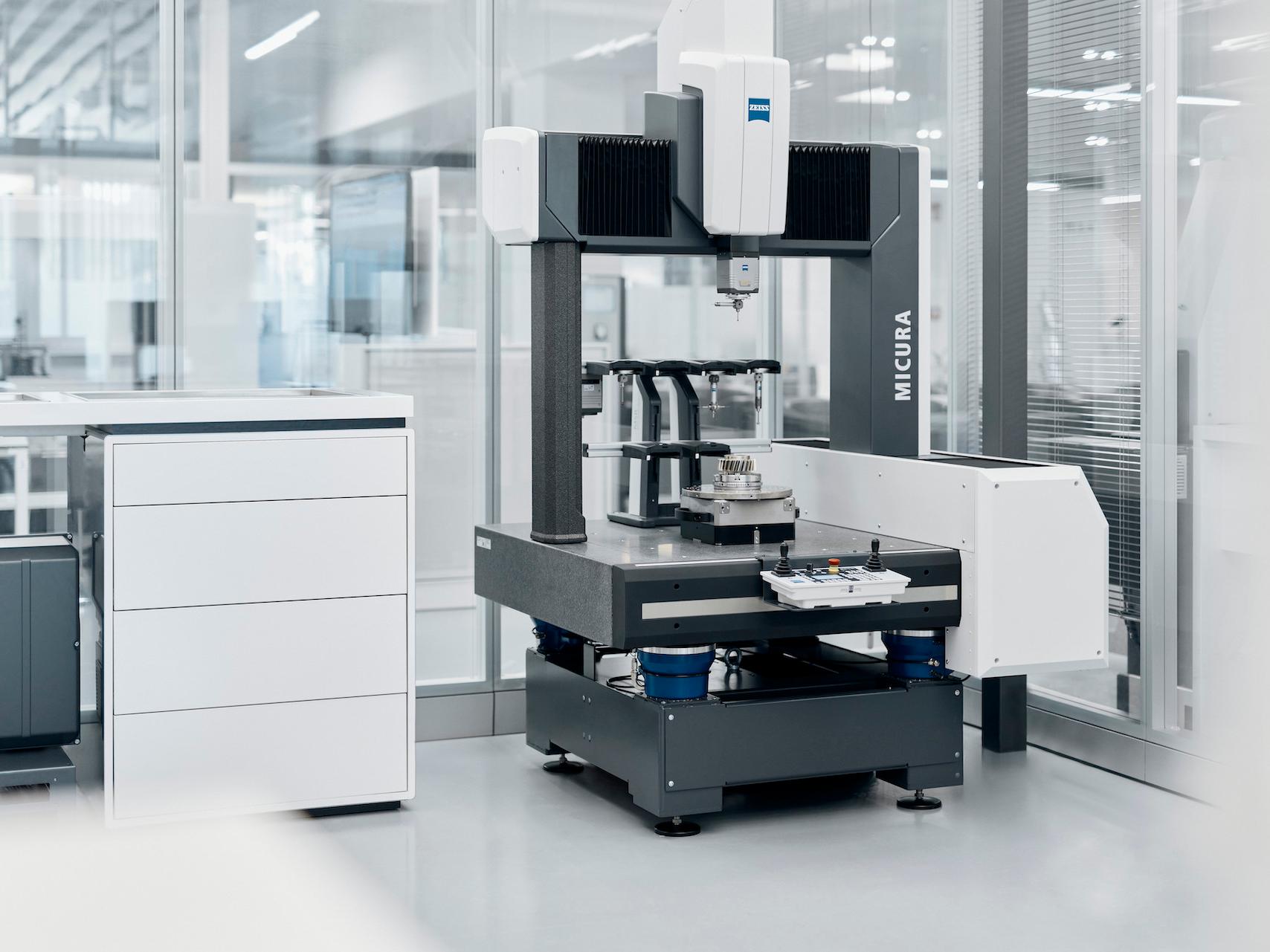

ZEISS MICURA

Maximale precisie voor kleine componenten

ZEISS MICURA definieert de norm in precisie voor compacte werkstukken en combineert geavanceerde technologieën zoals de actieve scantaster ZEISS VAST XT gold, ZEISS VAST XTR gold, navigator-technologie en nieuwe innovatieve CMM-correcties voor ongeëvenaarde nauwkeurigheid in zijn klasse.

  • Uiterst precies met een nauwkeurigheid van <1µm
  • Actief scannen en navigator-technologie
  • Hoge stabiliteit dankzij luchtlagers
  • Optionele draaitafel voor meer flexibiliteit met 4-assig scannen
ZEISS MICURA
Contact

Leider op het gebied van nauwkeurigheid

ZEISS MICURA is de oplossing voor nieuwe vereisten in de industriële productie, waar componenten steeds compacter worden en er steeds hogere eisen worden gesteld aan nauwkeurigheid.

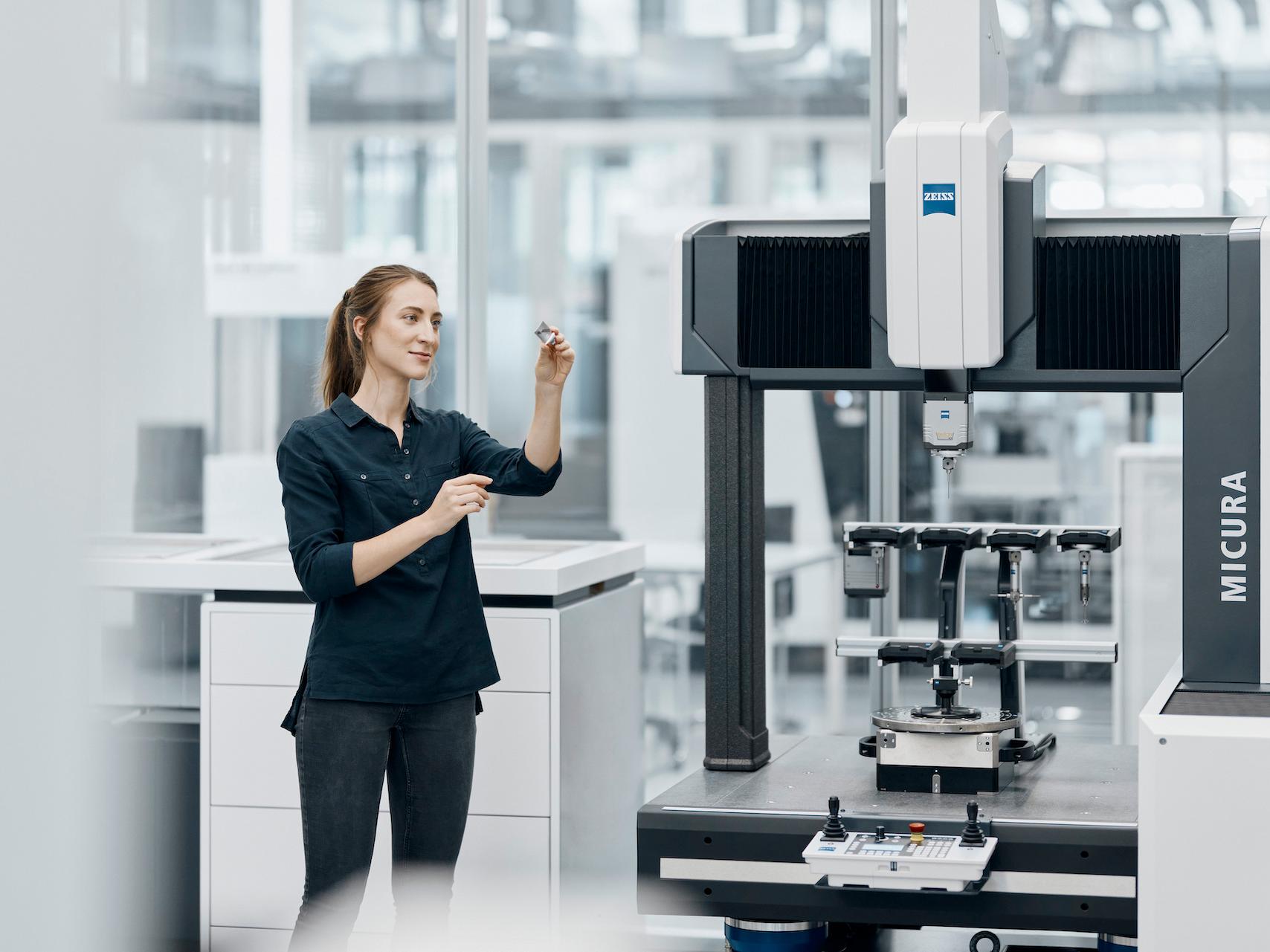

Compact en uiterst precies

Uitgerust met de hoogwaardige VAST XT gold of VAST XTR gold taster van ZEISS en navigator-technologie, biedt ZEISS MICURA actief scannen met een meetnauwkeurigheid van minder dan één micrometer. ZEISS MICURA toont zijn sterke punten vooral bij kleine gecompliceerde componenten met nauwe toleranties. Zoals die gebruikt in optica, medische technologie of elektronica. Ondanks zijn compacte afmetingen bereikt de coördinaten-meetmachine een meetomvang van 500 x 700 x 600 mm. Aanzienlijk meer dan vergelijkbare machines!

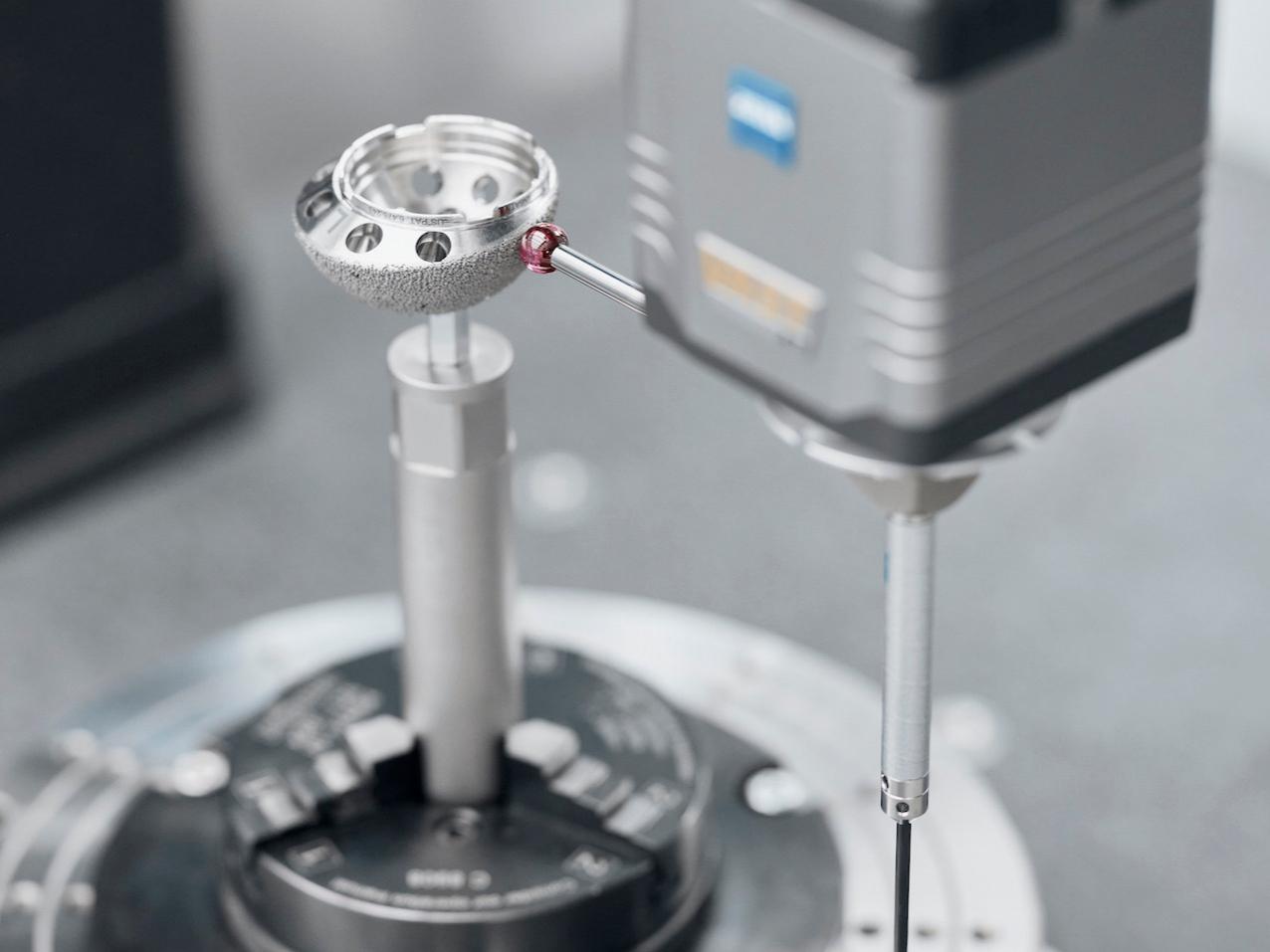

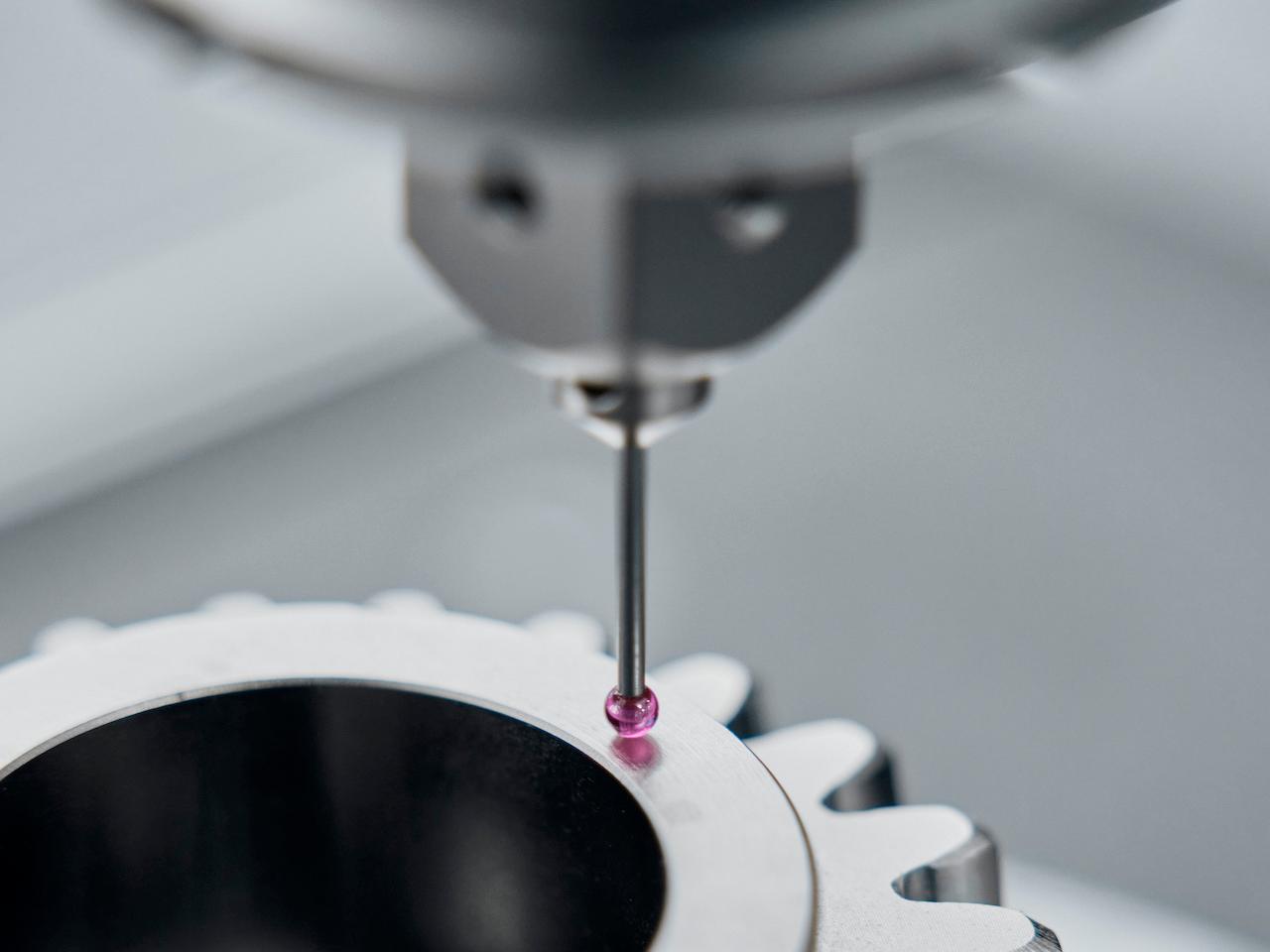

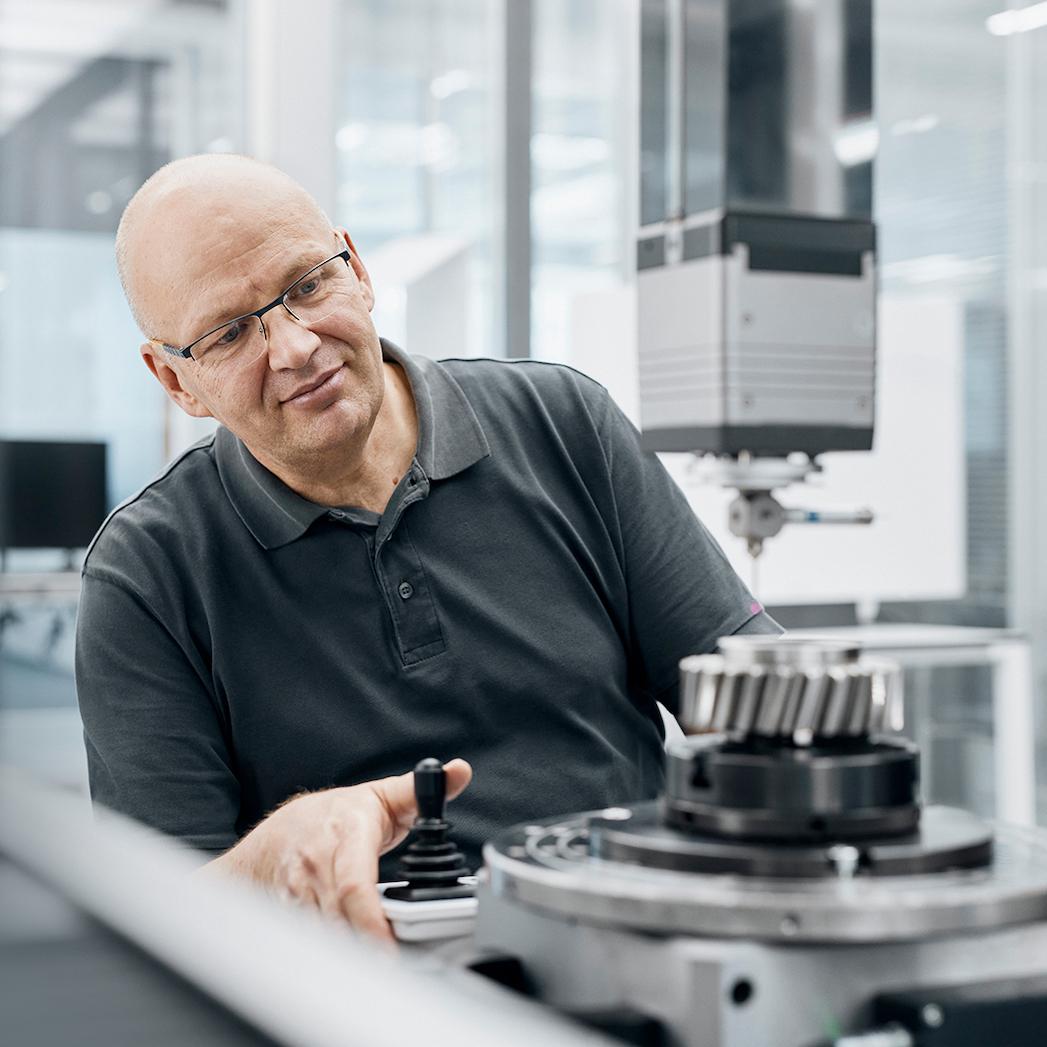

Precies scannen met hoge snelheid

De VAST XT gold en VAST XTR gold tasters van ZEISS maken scannen met hoge snelheid mogelijk met max. 500 meetpunten per seconde. Naast geometrische parameters kunnen ook vorm- en locatie-parameters zoals rondheid of vlakheid in korte tijd precies gemeten worden. De VAST XT gold taster kan worden uitgerust met bijzonder kleine testbolletjes. De kleinste taster heeft een diameter van slechts 0,3 mm.

Automatische meetsnelheid

ZEISS MICURA is standaard uitgerust met VAST navigator-technologie. Het stelt automatisch de optimale meetsnelheid in met gegarandeerde nauwkeurigheid en verkort zo de meettijd aanzienlijk. ZEISS MICURA beweegt iets langzamer op plaatsen met hoge precisie-eisen. Het coördinaten-meetmachine beweegt sneller als de contouren eenvoudiger zijn of met minder eisen worden gemeten.

Navigator-technologie bespaart zelfs nog meer tijd dankzij tangentieel benaderen en scannen, helix-scannen en snelle dynamische stylus-kwalificatie.

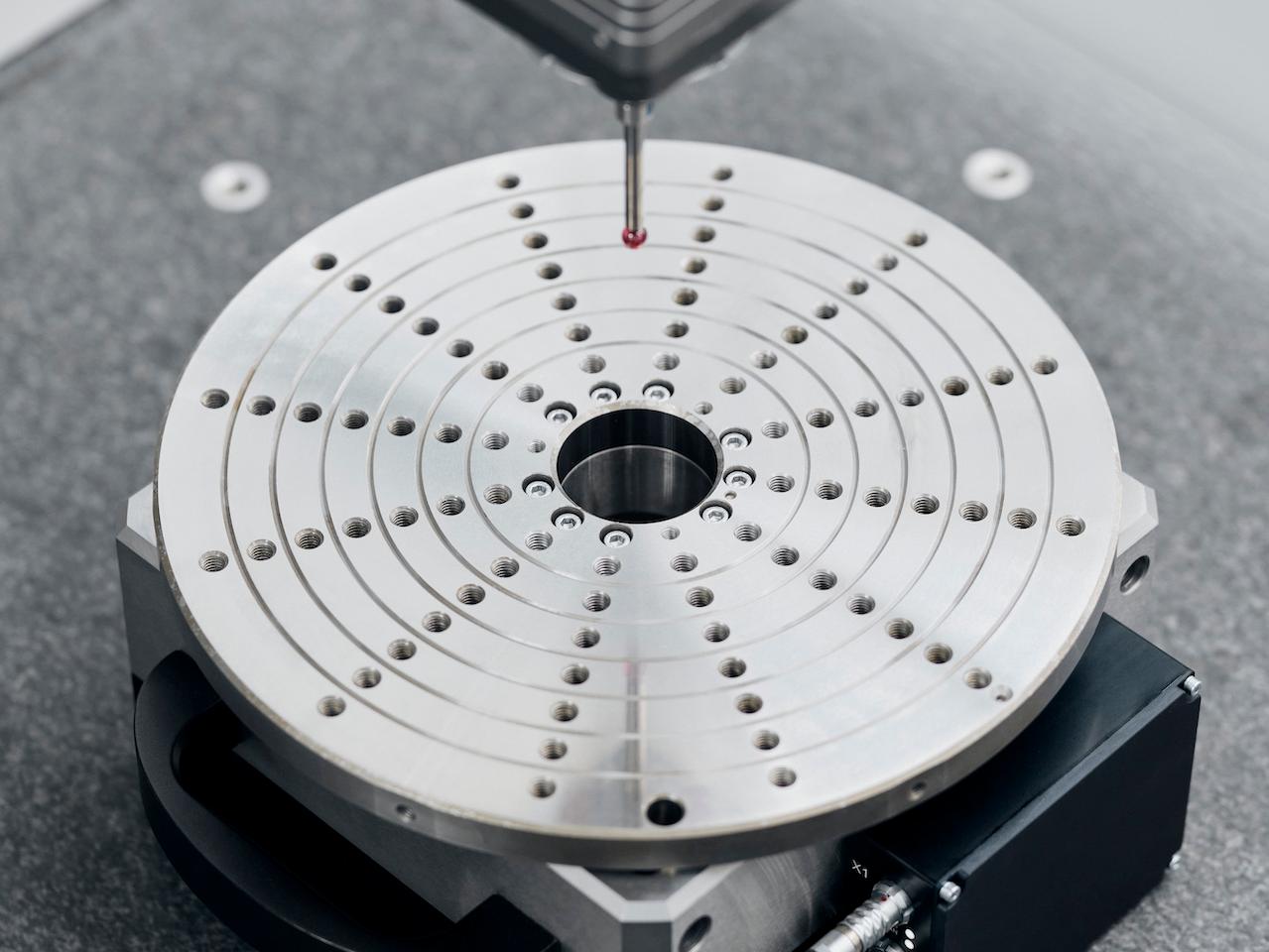

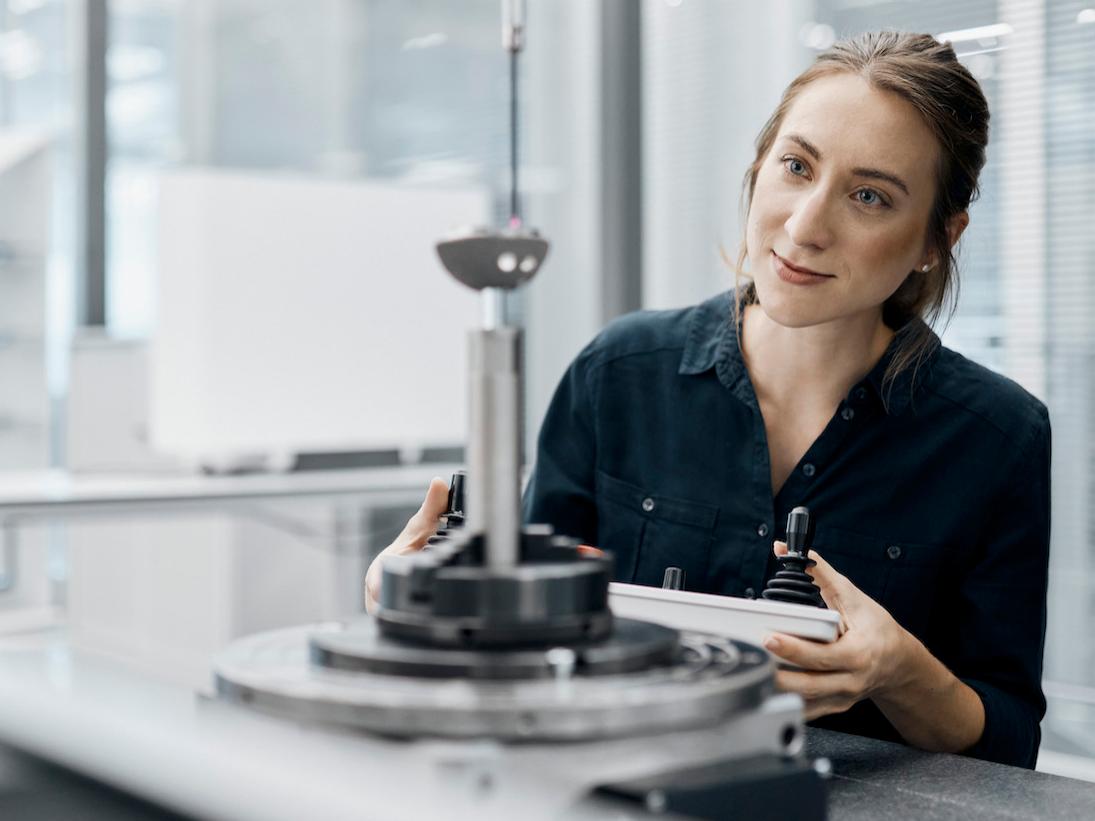

Meer flexibiliteit met ZEISS-draaitafel

De flexibele ZEISS RT-RB 100-1 draaitafel kan naar behoefte in het meetbereik worden geïnstalleerd als instelvariant en vervolgens gemakkelijk weer uit het meetbereik worden verplaatst. Deze optie maakt meting in vier assen mogelijk: op slechts één machine!

Technische hoogtepunten

  • Computer-ondersteunde nauwkeurigheid (CAA)

    Computer-ondersteunde nauwkeurigheid (CAA)

    Foutcomponenten als gevolg van dynamisch geïnduceerde traagheidseffecten worden met behulp van computers gecorrigeerd.

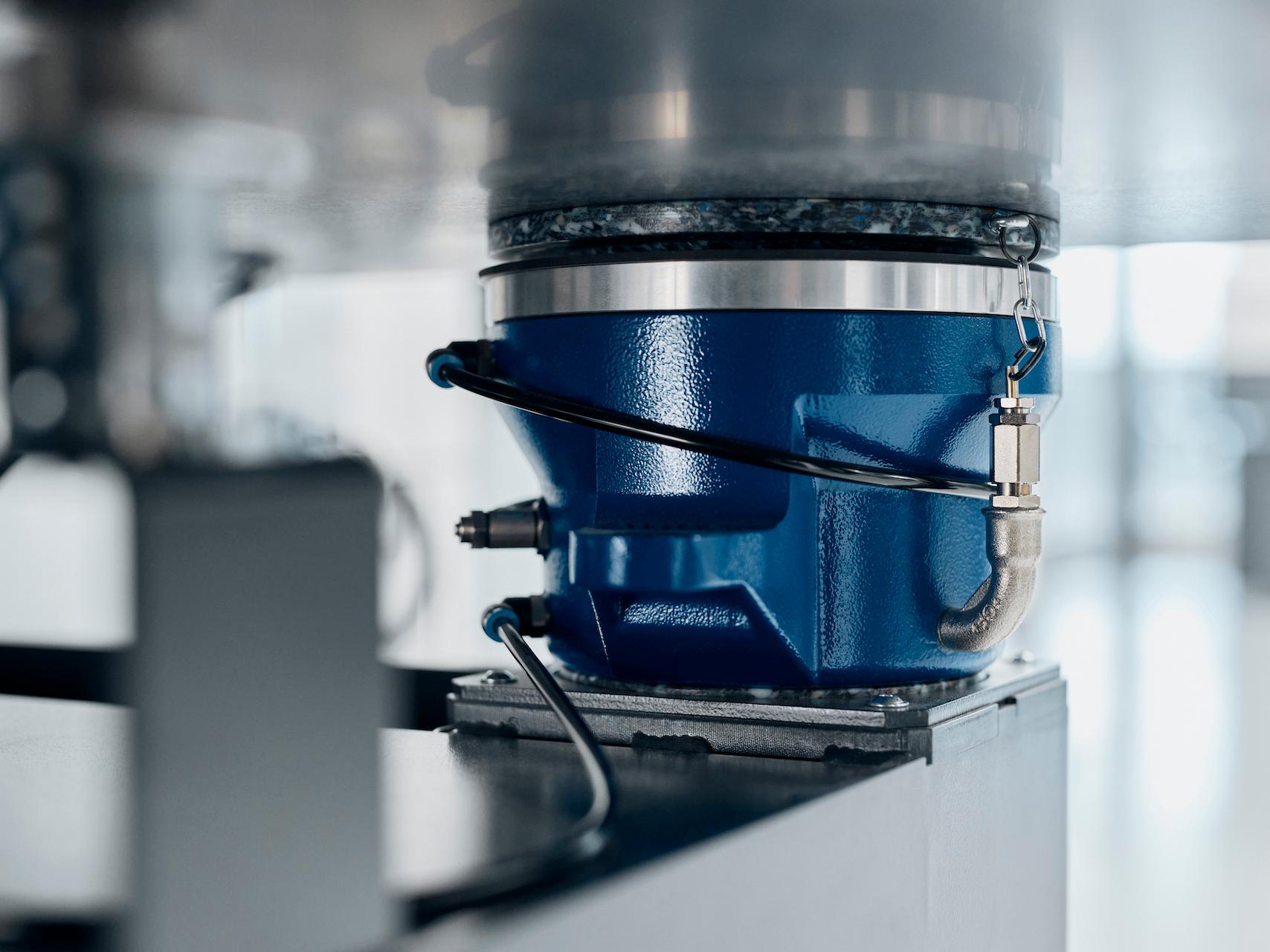

  • Luchtlagers en trillingsdempers

    Luchtlagers en trillingsdempers

    Vierzijdige luchtlagers van ZEISS garanderen stabiliteit en precisie. Actieve trillingdempers zijn ook standaard geïntegreerd voor een optimale filtering van vloertrillingen.

  • Temperatuursensoren

    Temperatuursensoren

    Twee sensoren voor het registreren van de temperatuur van het werkstuk zijn onderdeel van de basisuitrusting van ZEISS MICURA.

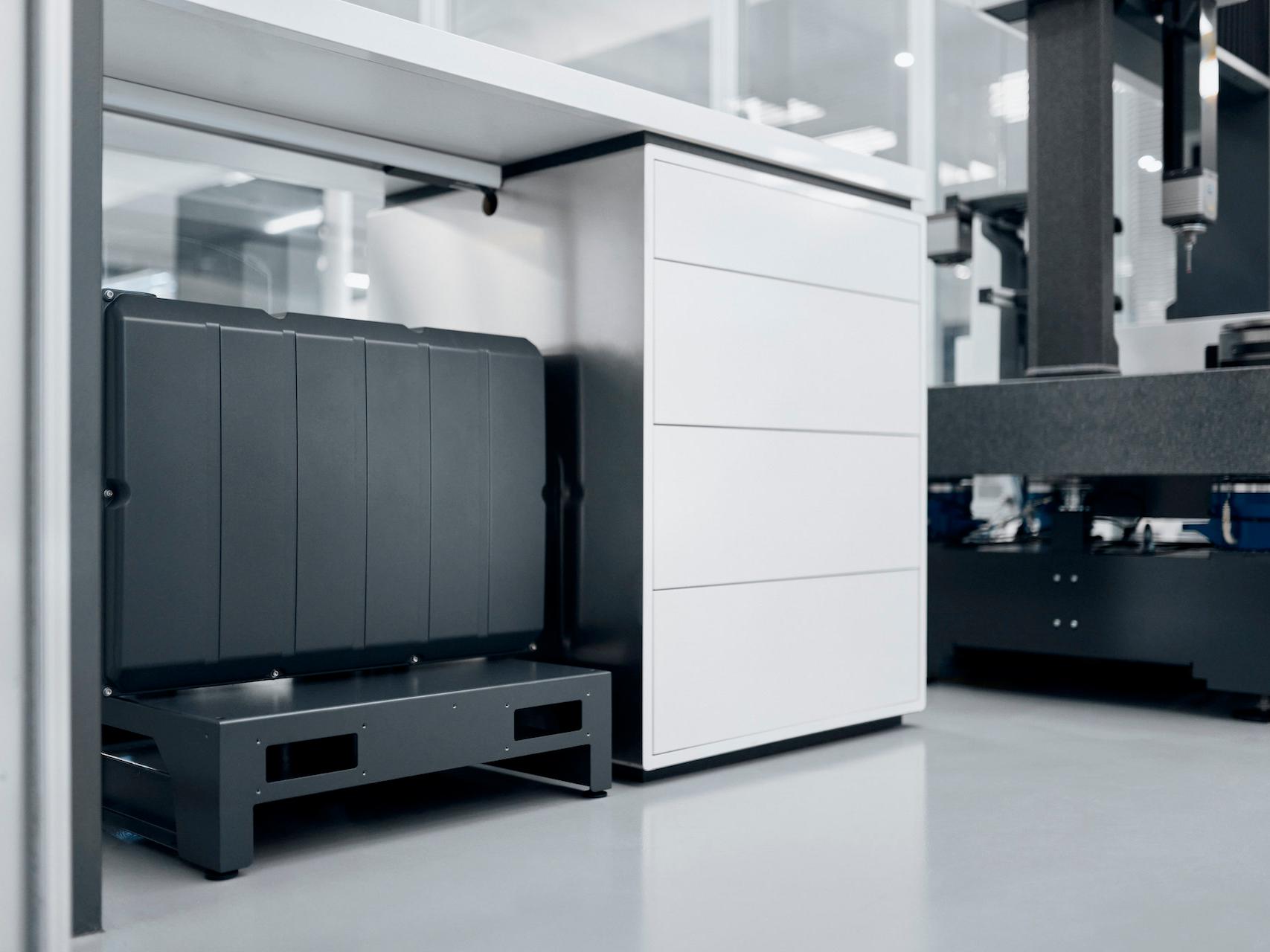

  • Aparte besturingseenheid

    Aparte besturingseenheid

    Thermische invloeden kunnen geminimaliseerd worden door het coördinaten-meetmachine en de besturing van elkaar te scheiden.

  • Technisch gecoördineerd

    Technisch gecoördineerd

    Alle componenten zijn technisch met elkaar gecoördineerd: besturingstechnologie, software, tasters en extra componenten van ZEISS.

  • Actieve besturing van de tastkracht

    Actieve besturing van de tastkracht

    De tastkracht van de taster wordt actief geregeld en is zeer laag en dus ideaal voor gevoelige materialen.

Technische gegevens

Meetbereik in dm

5/7/6

Nauwkeurigheid van

0,7 + L/400 μm

Tasters

ZEISS VAST XT gold

ZEISS VAST XTR gold

Maximaal werkstukgewicht

730 kg

Software

ZEISS CALYPSO
