ZEISS PRISMO ultra

Maximale precisie

ZEISS PRISMO ultra verbetert de precisie binnen de ZEISS PRISMO-familie nog verder en bereikt een lengtemeetfout van slechts 0,5 + L/500 µm. Het coördinatenmeetapparaat is daarom bijzonder geschikt voor taken waar maximale precisie vereist is, zoals in onderzoek, ontwikkeling, kwaliteitsborging en bij het kalibreren van meters of testmonsters in referentiemeetruimtes of meetlaboratoria.

Maximale nauwkeurigheid en reproduceerbaarheid dankzij talloze moderne functies en correcties
Optioneel vormmeetpakket met RT-AB select
Aangepast en geoptimaliseerd productieproces

Maximale nauwkeurigheid en reproduceerbaarheid

Zeer nauwkeurige resultaten dankzij verbeterde functies

De hoge mate van basisnauwkeurigheid van ZEISS PRISMO ultra wordt bereikt door talloze moderne functies en correcties. Deze omvatten thermische buigcompensatie, een actief pneumatisch dempingssysteem, verbeterde luchtlagers en ZERODUR®-schalen met een resolutie van 20 nm - voor opmerkelijke precisie en stabiliteit. Verdere verbeteringen van CAA, zoals geoptimaliseerde tensorkalibratie, compensatie van de buiging van de referentiebol en correcties voor RT-metingen, zorgen voor maximale precisie, zelfs bij hoge snelheden, en ondersteunen de uitstekende stabiliteit van het CMA door deze te beschermen tegen storende factoren.

Optioneel vormmeetpakket met RT-AB select

Vormmeting met kwaliteitsgarantie

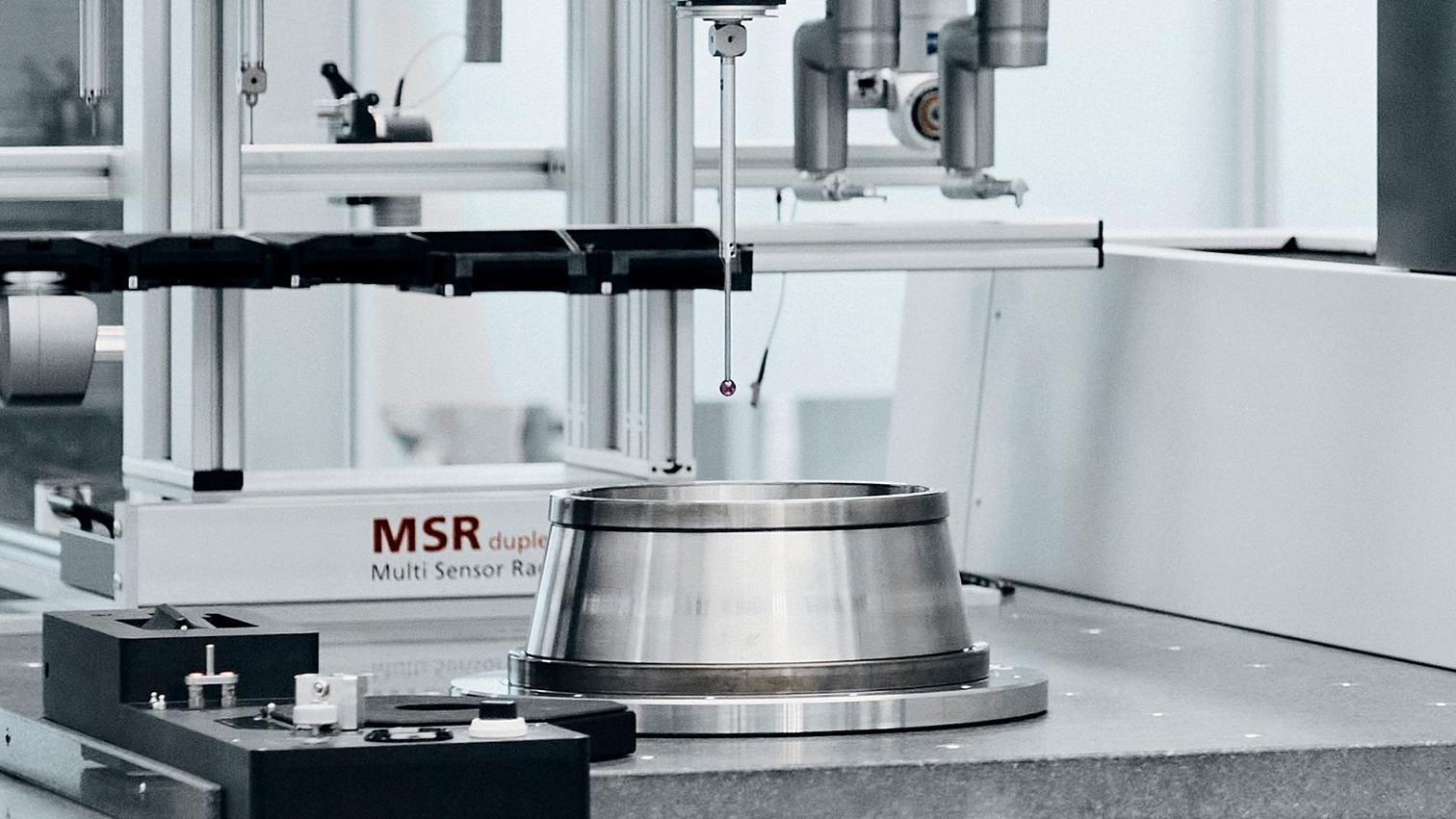

ZEISS PRISMO ultra kan optioneel worden uitgerust met een vormmeetpakket voor geoptimaliseerde vormmeetwaarden. Deze bevat naast de RT-AB select ook een speciale tasterset en een set voor het definiëren van de RT-as en garandeert de kalibratiewaarde van een ringmeter met een nauwkeurigheid van 0,2 μm of beter - bevestigd door een toonaangevend Duits instituut. Meettoleranties van 2-3 μm voor rondheid en cilindriciteit kunnen worden gemeten met ZEISS PRISMO ultra overeenkomstig de gouden regel van meettechnologie.

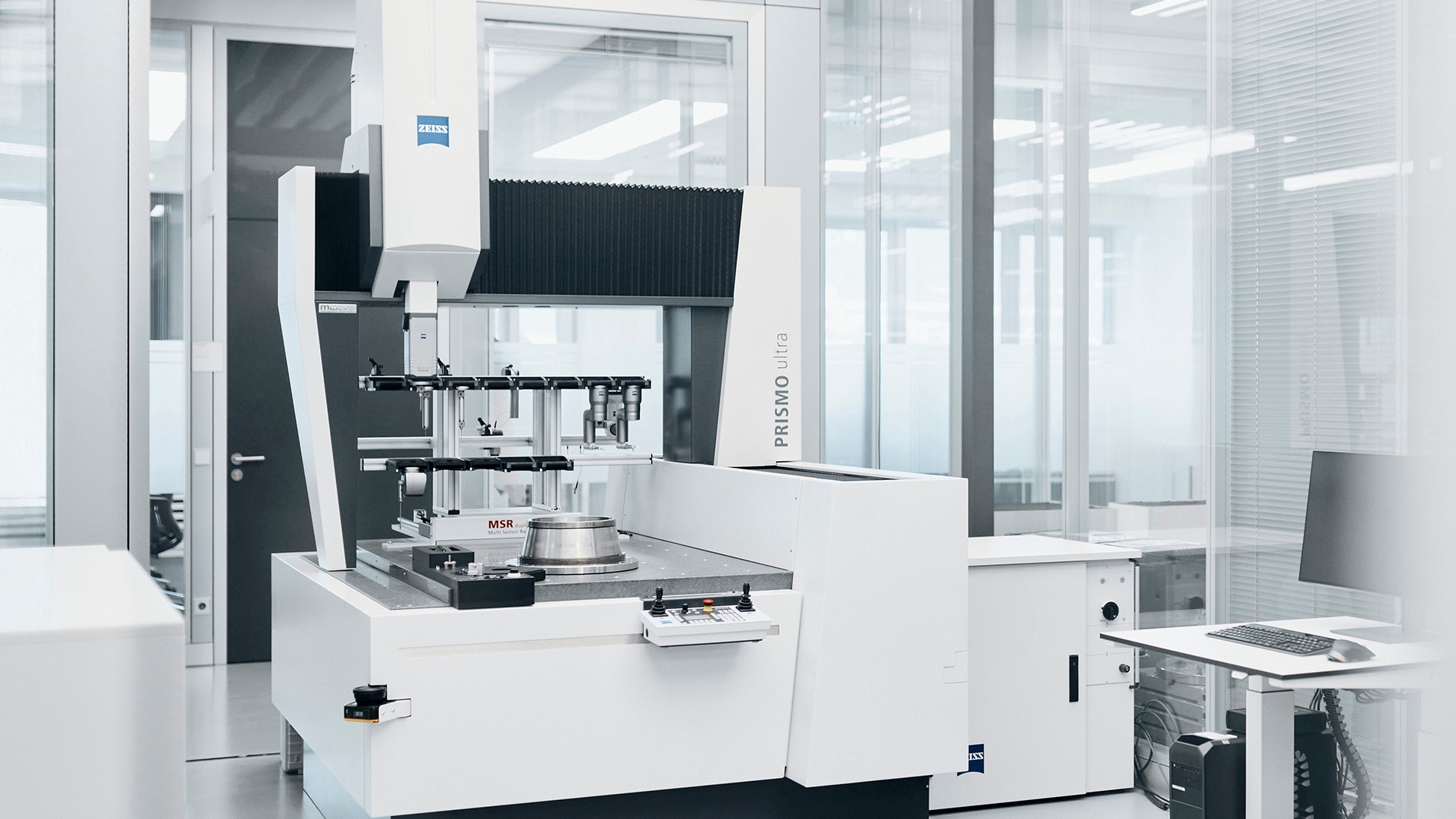

Aangepast en geoptimaliseerd productieproces

Aangepaste installatie en acceptatie

Vóór levering ondergaat elke ZEISS PRISMO ultra granieten plaat een acclimatisatieproces van drie maanden. De eindinspectie vindt plaats in een speciale kamer met airconditioning. Na de installatie wordt een precisietest uitgevoerd, 4 tot 6 weken later gevolgd door een acceptatietest door een expert. Dit proces garandeert maximale nauwkeurigheid en kwaliteit.

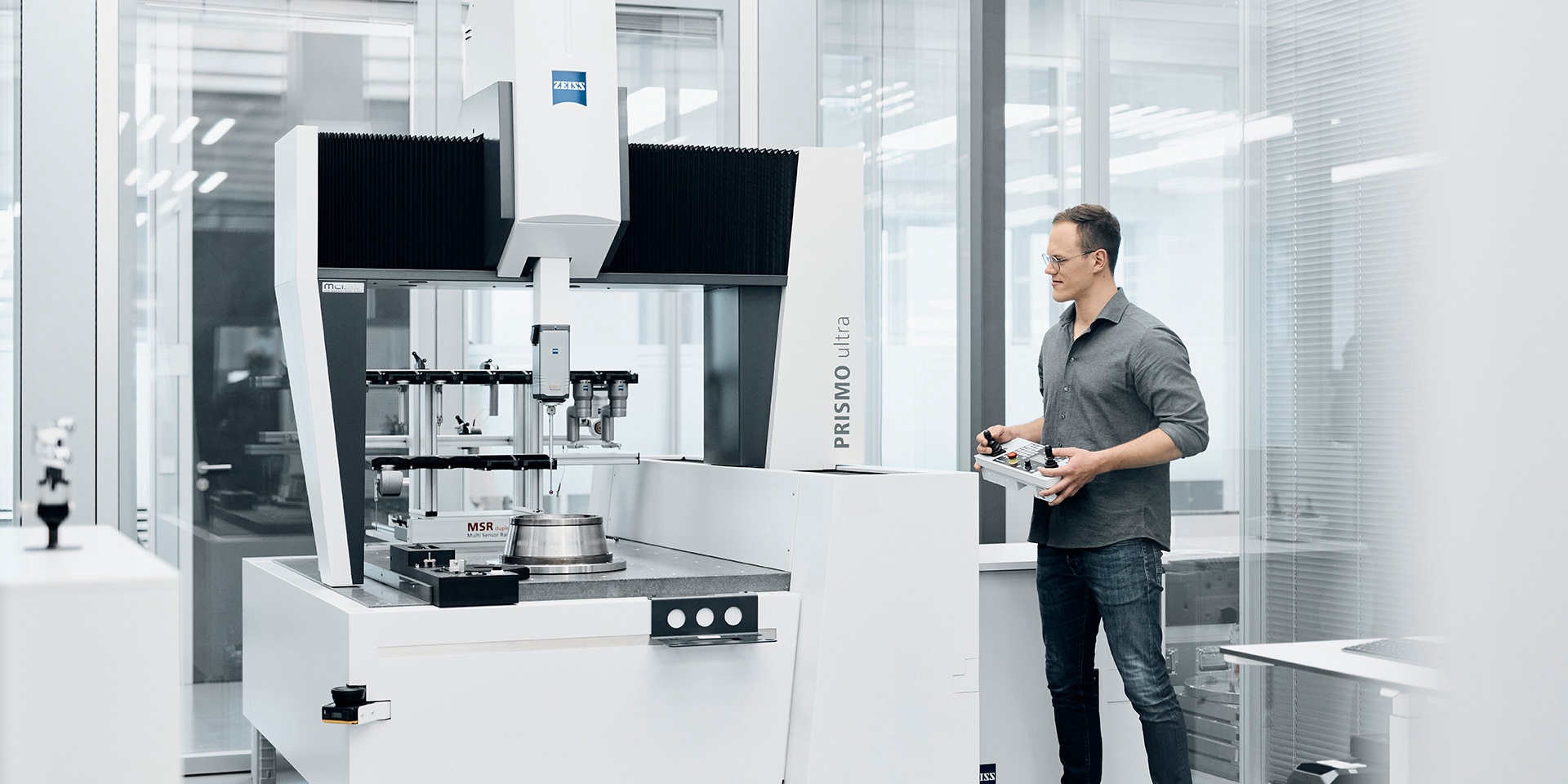

Een nieuw tijdperk begint met ZEISS PRISMO ultra

Meer dan slechts een facelift: de producten uit de ZEISS PRISMO-familie zijn volledig opnieuw ontworpen. Dankzij talloze upgrades hebben veiligheid, economische en milieuefficiëntie, flexibiliteit, ergonomie en niet te vergeten productiviteit een geheel nieuw niveau bereikt. Door de scanparameters aan te passen en de scansnelheid te verdubbelen (van 150 mm/s naar 300 mm/s), werd de productiviteit verhoogd. Tegelijkertijd werd het geluidsniveau met 34 % verlaagd. Van een energiebesparende besturing en een bedieningspaneel met een nieuw ontwerp tot geautomatiseerde veiligheidsmechanismes en verbeterde tastercompatibiliteit - de producten in de ZEISS PRISMO-familie zijn krachtiger dan ooit tevoren.

De productiviteit wordt verhoogd door de scanparameters aan te passen met de algemene verdubbeling van de scansnelheid (van 150 mm/s naar 300 mm/s). Nieuwe veiligheidslaserscanners maken ook aanzienlijk snellere meting mogelijk dan voorheen, terwijl de hoge veiligheidsnormen betrouwbaar gehandhaafd blijven, aangezien de scanners automatisch snelheid verminderen wanneer ze mensen of objecten in de veiligheidszone detecteren. De optie ZEISS VAST Rotary Table Axis (ZVRA) zorgt ook voor een hogere productiviteit. Asdefinitie op een draaitafel duurt nu slechts 16 seconden met deze functie, een tijdsbesparing van 75 % vergeleken met standaardmethodes.
Alle CMA's in de ZEISS PRISMO-familie zijn gecertificeerd door de internationaal erkende Duitse Sociale Ongevallenverzekering (DGUV). Om de veiligheid nog verder te vergroten, zijn er extra innovaties geïntroduceerd, zoals de verstelbare zijpanelen. Door de afstand tussen de bewegende onderdelen te verkleinen tot minder dan 4 mm, wordt het pletgevaar verkleind. De veiligheidslaserscanners detecteren ook de omgeving van het coördinatenmeetapparaat en verminderen automatisch de snelheid, zodra er mensen of voorwerpen in de gedefinieerde zone worden gedetecteerd.
Met de ingebouwde ZEISS PowerSaver wordt het CMA automatisch losgekoppeld van de stroomvoorziening wanneer deze niet wordt gebruikt. Gebruikers kunnen de activering van de functie individueel instellen en specifieke stilstandtijden definiëren, waardoor het stroomverbruik daalt. De nieuwe ZEISS C99m-besturing zorgt voor verdere besparingen. Hij heeft een slanker ontwerp en verlaagt het stroomverbruik met 64 % ten opzichte van het vorige model (in een interne testvergelijking tussen de oude en nieuwe besturing). Bovendien zorgt ZEISS AirSaver ervoor dat de perslucht na een vooraf ingestelde tijd wordt uitgeschakeld.
De besturing via het bedieningspaneel zorgt voor eenvoudige bewaking en bediening. Als het niet wordt gebruikt, kan het handig worden opgeborgen in de nieuwe houder voor het bedieningspaneel. De meeste schakelaars werden ook rechtstreeks van de besturing naar het bedieningspaneel overgebracht. Bovendien zorgt een nieuwe afdekking aan de voorkant voor een kleinere afstand tussen de operator en de meetomvang, wat gemakkelijker is voor de operator bij het laden van zware componenten.
ZEISS-mass-technologie maakt een grote verscheidenheid aan tasters met ZEISS PRISMO mogelijk. Dankzij de nieuwe ZEISS C99m-besturing is het CMA nu ook compatibel met twee extra tastersystemen: ZEISS ROTOS (ruwheidssensor) en ZEISS LineScan (optische prone), voor nog meer operationele flexibiliteit.

Meer duurzaamheid in je meetprocessen met ZEISS PRISMO

Elk machinegebruik gaat gepaard met energieverbruik. En actief gebruik heeft een aanzienlijke invloed op de milieubalans. Dankzij de energiebesparende functies en een nieuw ontwikkeld, energiezuinig besturingssysteem is ZEISS PRISMO een uitstekend voorbeeld van duurzaamheid in de industriële meet-technologie. De ZEISS PRISMO familie staat voor duurzaamheid en stelt nieuwe normen op het gebied van precisie en snelheid.

De nieuwe ZEISS PRISMO familie is uitgerust met de nieuwe C99m besturingseenheid, die het energieverbruik met 64% vermindert in vergelijking met vorige modellen.

Meer duurzaamheid in je meetprocessen met ZEISS PRISMO

Met de functie ZEISS PowerSaver wordt de machine losgekoppeld van de stroomvoorziening wanneer deze niet wordt gebruikt en het stroomverbruik tijdens stilstand tot nul gereduceerd. Gebruikers kunnen de activering van de ZEISS PowerSaver op specifieke tijden instellen.

ZEISS AirSaver zorgt voor verdere besparingen en schakelt de perslucht automatisch uit na een vooraf ingestelde tijd.

Technische gegevens

Nauwkeurigheid van	0,5 + L/500 µm
Temperatuurbereik	20-22°C
ZEISS mass-technologie	Ja
DGUV-conform	Ja
Retrofit van oudere modellen mogelijk	Ja
ZEISS PowerSaver	Ja
Compatibiliteit met ZVRA en ZVR	ZVRA (optioneel verkrijgbaar)
Glaskeramische schaal	ZERODUR®: Resolutie 20 nm
Maten	7/10/5 - 16/30/10

Verschillende maten voor een breed scala aan toepassingen

ZEISS PRISMO ultra

Verschillende maten voor een breed scala aan toepassingen

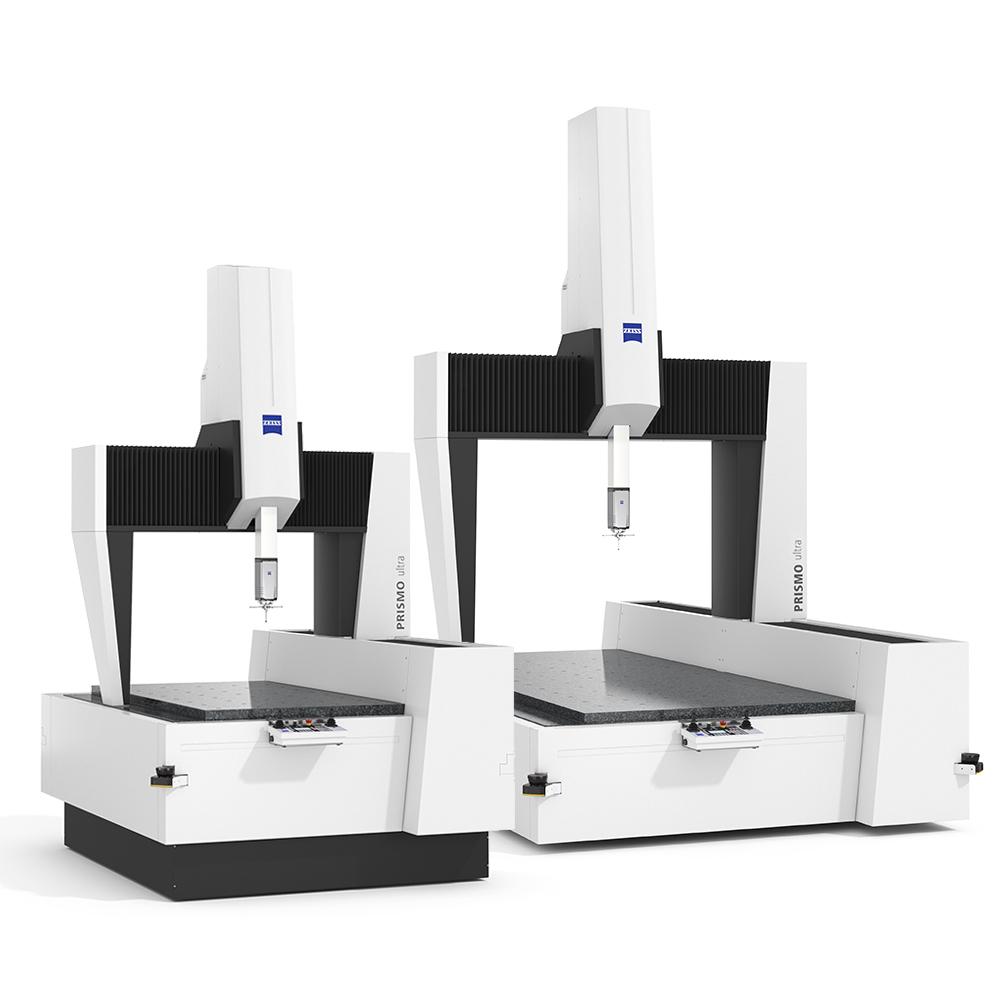

ZEISS PRISMO ultra is verkrijgbaar in verschillende maten. Van de kleinste versie met een meetbereik van 700 x 1000 x 500 mm tot het grootste ontwerp van dit coördinatenmeetapparaat met een meetbereik van 1600 x 3000 x 1000 mm.
