ZEISS SPECTRUM familie

ZEISS SPECTRUM familie

Ongeëvenaarde prestaties en flexibiliteit in zijn klasse
ZEISS Spectrum familie
Contact

Ontdek de ZEISS SPECTRUM familie

De ZEISS SPECTRUM familie is uniek in zijn klasse. De portaal-coördinaten-meetmachines bieden uitstekende nauwkeurigheid en sensorflexibiliteit. Profiteer van geavanceerde technologie, efficiënte processen, optioneel actief scannen en zeer nauwkeurige meetresultaten voor een reeks producten en toepassingen. Naast betrouwbare tactiele metingen bieden ZEISS SPECTRUM CMM's ook optisch scannen door hun compatibiliteit met onze nieuwe laserscanner ZEISS LineScan One. Optisch scannen is een hoogtepunt in deze klasse en garandeert een uitstekende prijs-prestatieverhouding.

  • ZEISS SPECTRUM

    Tactiel en optisch scannen

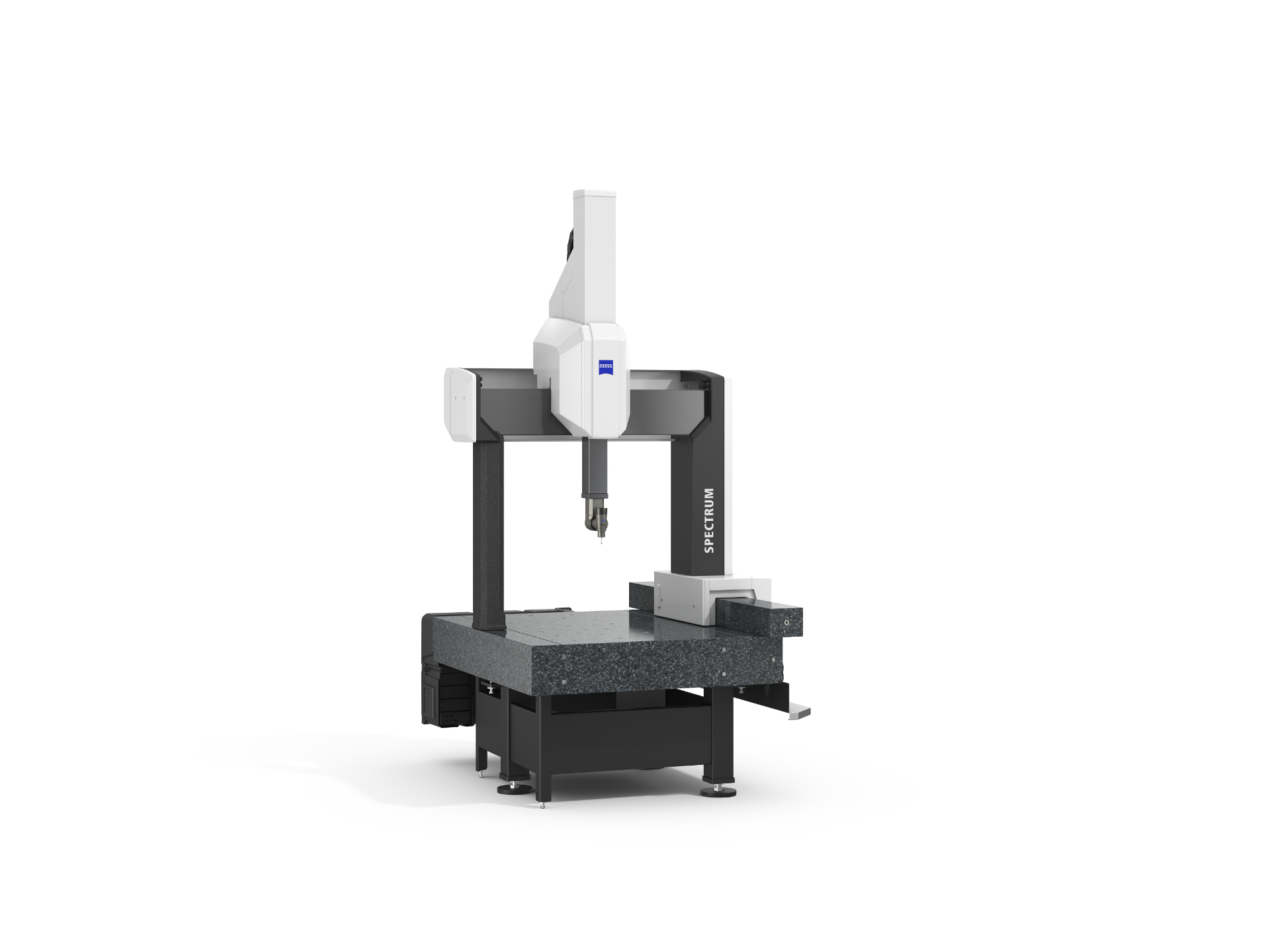

    ZEISS SPECTRUM

    De nieuwe ZEISS SPECTRUM biedt tactiel scannen met verschillende sensoren, evenals optisch scannen met LineScan One. ZEISS SPECTRUM wordt nu geleverd met een betere nauwkeurigheid en een meetbereik dat met 200 mm is vergroot.

    Meer informatie

  • ZEISS SPECTRUM verity

    Actief scannen met ZEISS VAST XT gold

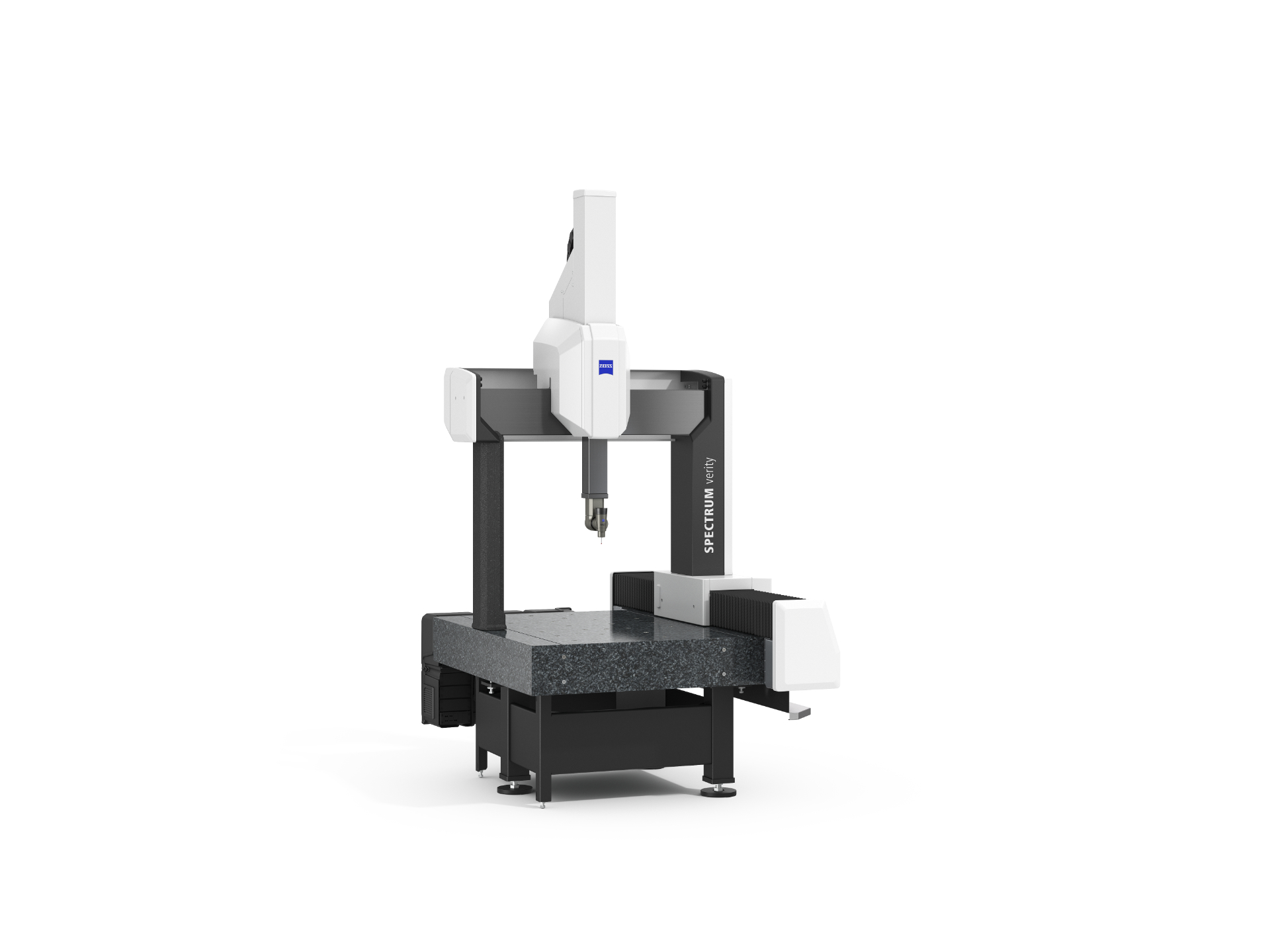

    ZEISS SPECTRUM verity

    ZEISS SPECTRUM biedt betere nauwkeurigheid en een grotere sensor-flexibiliteit, inclusief ZEISS VAST XT gold. Met deze sensor biedt ZEISS SPECTRUM actief scannen, oftewel snel en nauwkeurig scannen met maximale flexibiliteit.

    Meer informatie

Voordelen

De ZEISS SPECTRUM familie biedt de beste prijs-prestatieverhouding en oplossingen die zijn afgestemd op jouw behoeften - of het nu gaat om enkelpunt metingen, scanmodus, RDS voor complexe structuren of optisch meten. Dit maakt eenvoudige besluitvorming op basis van de toepassing mogelijk.

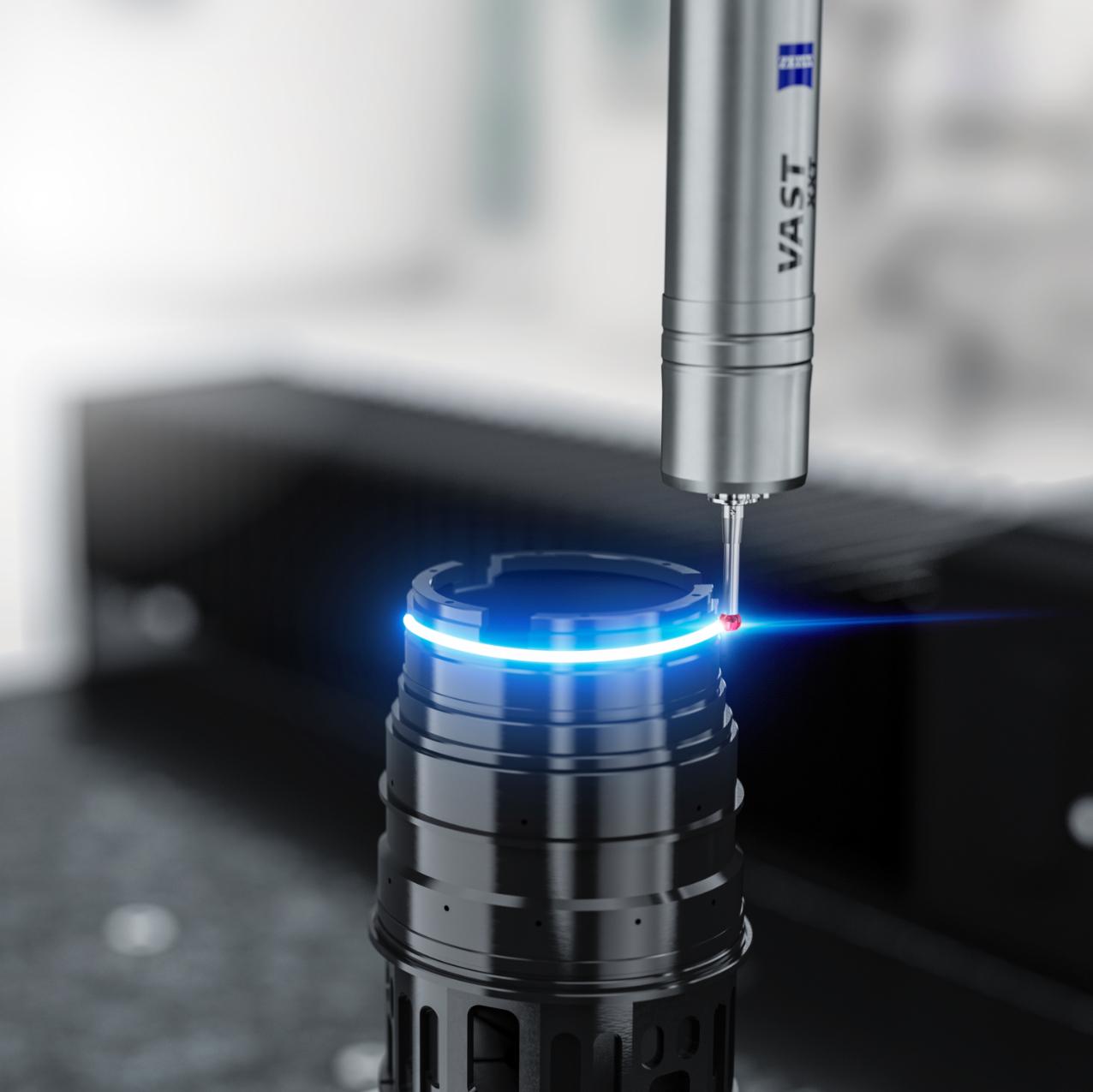

Scan-technologie waarop je kunt vertrouwen

Scan-technologie waarop je kunt vertrouwen

ZEISS SPECTRUM biedt de beste prestaties in zijn klasse. Door een groot aantal afzonderlijke punten te scannen, worden fouten uit enkelpunt metingen geëlimineerd en wordt een grotere zekerheid van resultaten bereikt.

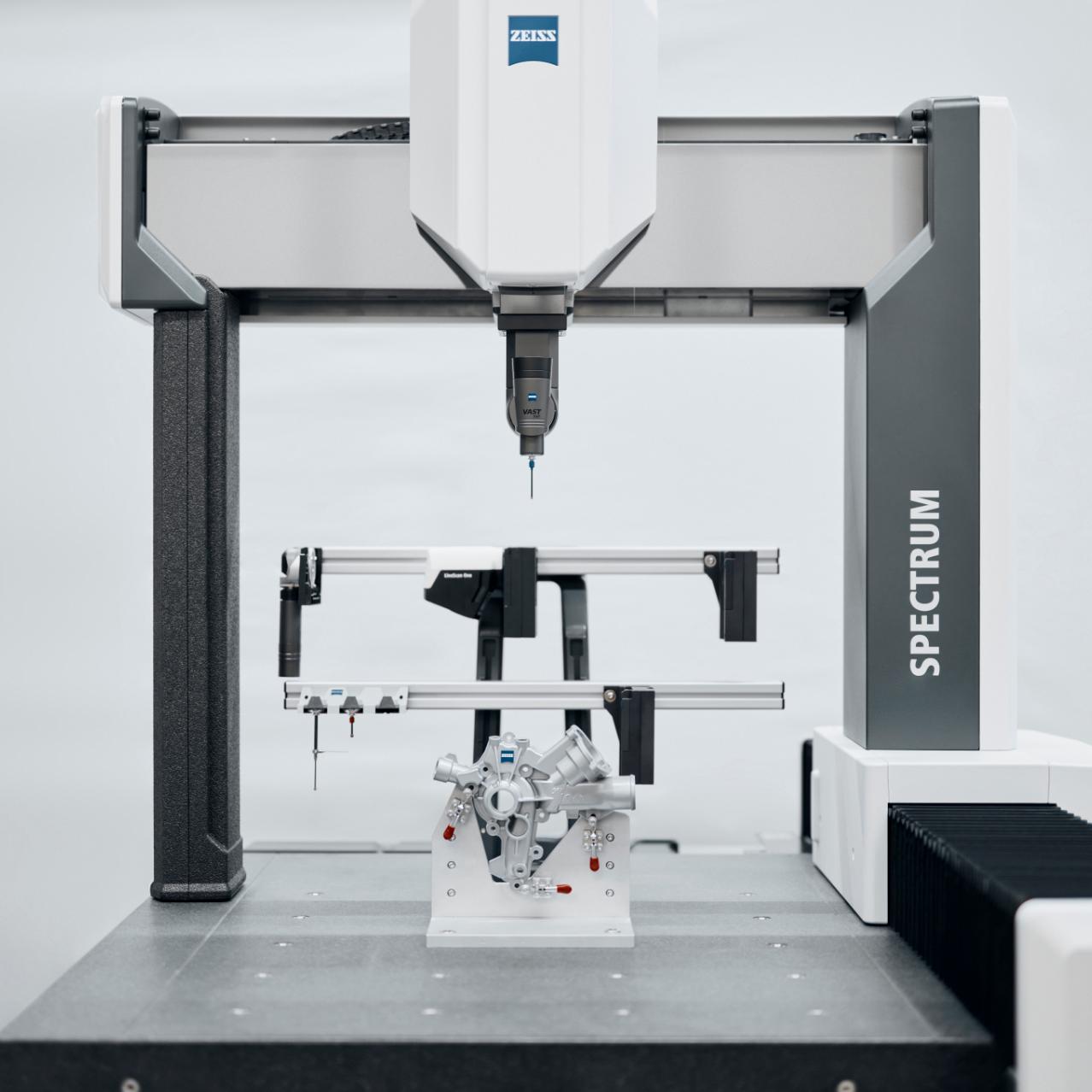

Tactiel en optisch scannen

Tactiel en optisch scannen

Met de nieuwe LineScan One laserscanner biedt ZEISS SPECTRUM tactiel en optisch scannen in één systeem. Dubbele scanmogelijkheden maken een hogere efficiëntie mogelijk voor de groeiende vraag naar geometrisch complexe werkstukken.

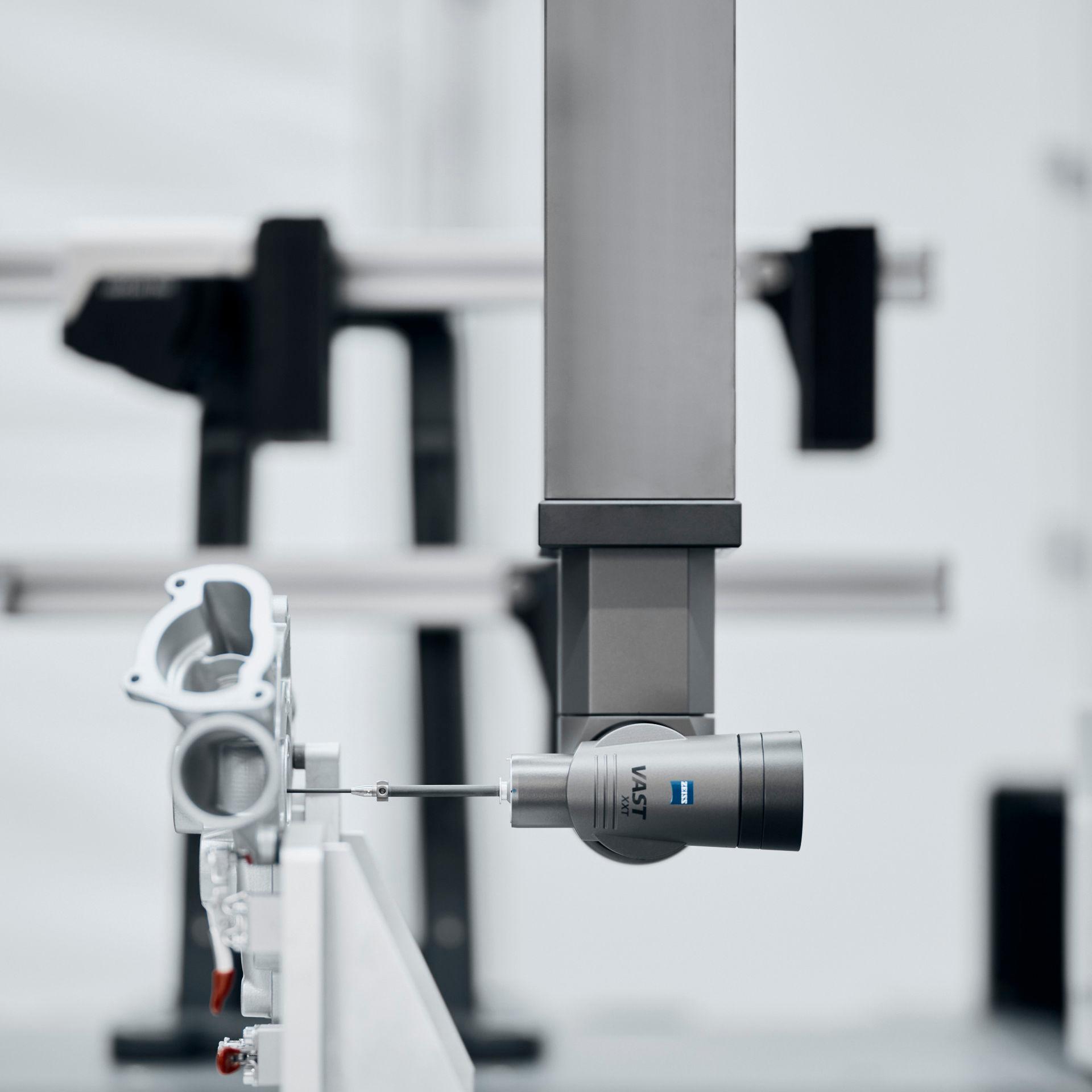

Slimme voetafdruk en meetomvang

Slimme voetafdruk en meetomvang

De kleine voetafdruk van 2,2 m2 (inclusief de controller box in rugzakformaat) laat meer ruimte over in de meetruimte. Bovendien bespaart het compacte ontwerp van de nieuwe sensor 30% meetruimte.

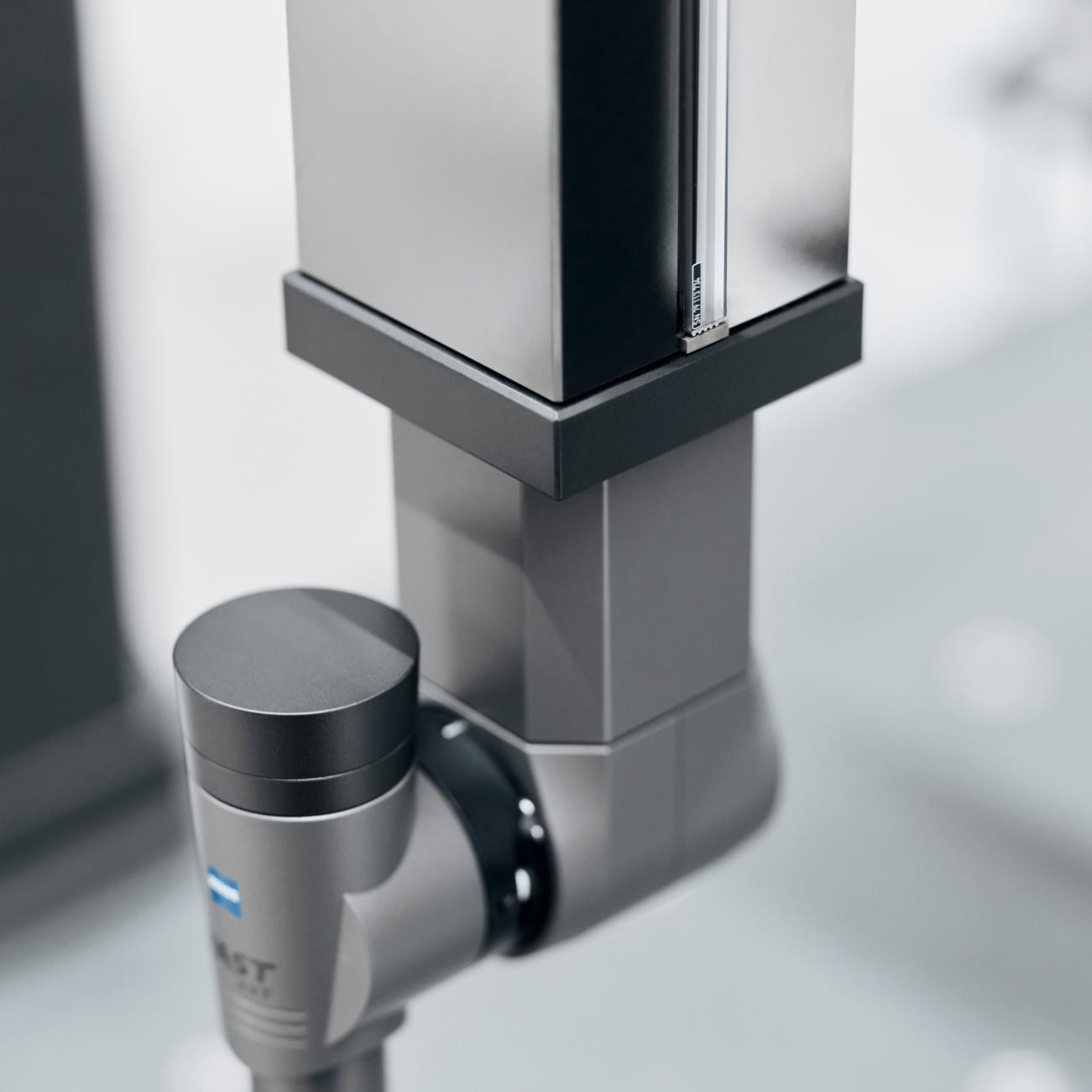

Systeemstabiliteit en betrouwbaarheid

Systeemstabiliteit en betrouwbaarheid

ZEISS SPECTRUM is uitgerust met glazen keramische schalen die vrijwel niet uitzetten over een breed temperatuurbereik. Een stijver basisframe en statief-constructie bieden een perfecte krachtovergang en bescherming tegen aardbevingen.

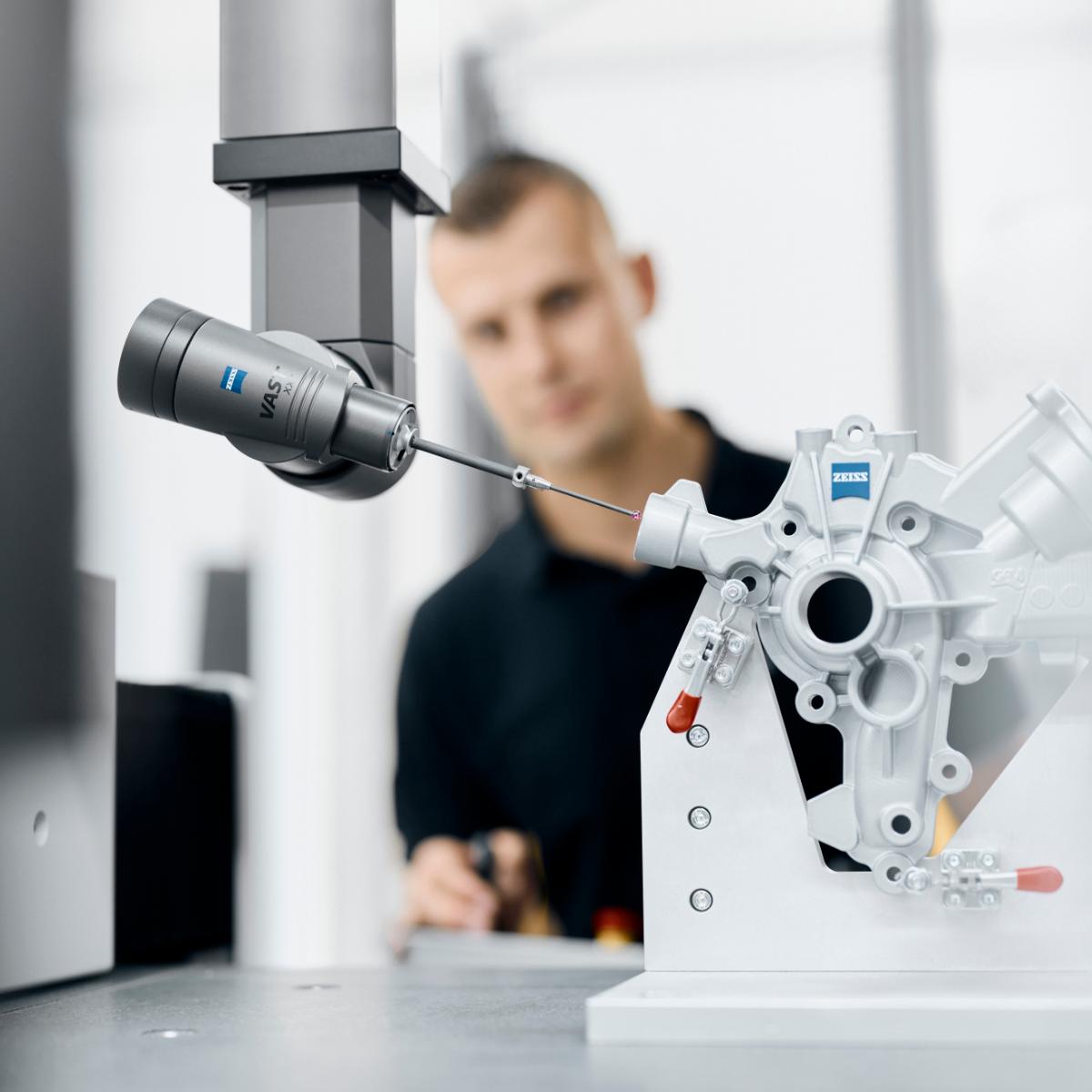

Flexibiliteit en efficiëntie

Flexibiliteit en efficiëntie

Het stapbereik van 5° in A- en B-as van ZEISS SPECTRUM maakt 5184 posities mogelijk; het stapbereik van 2,5° van ZEISS SPECTRUM verity bereikt 20.736 posities. Met CAA bedraagt de tijd voor volledige kwalificatie slechts 12 minuten.

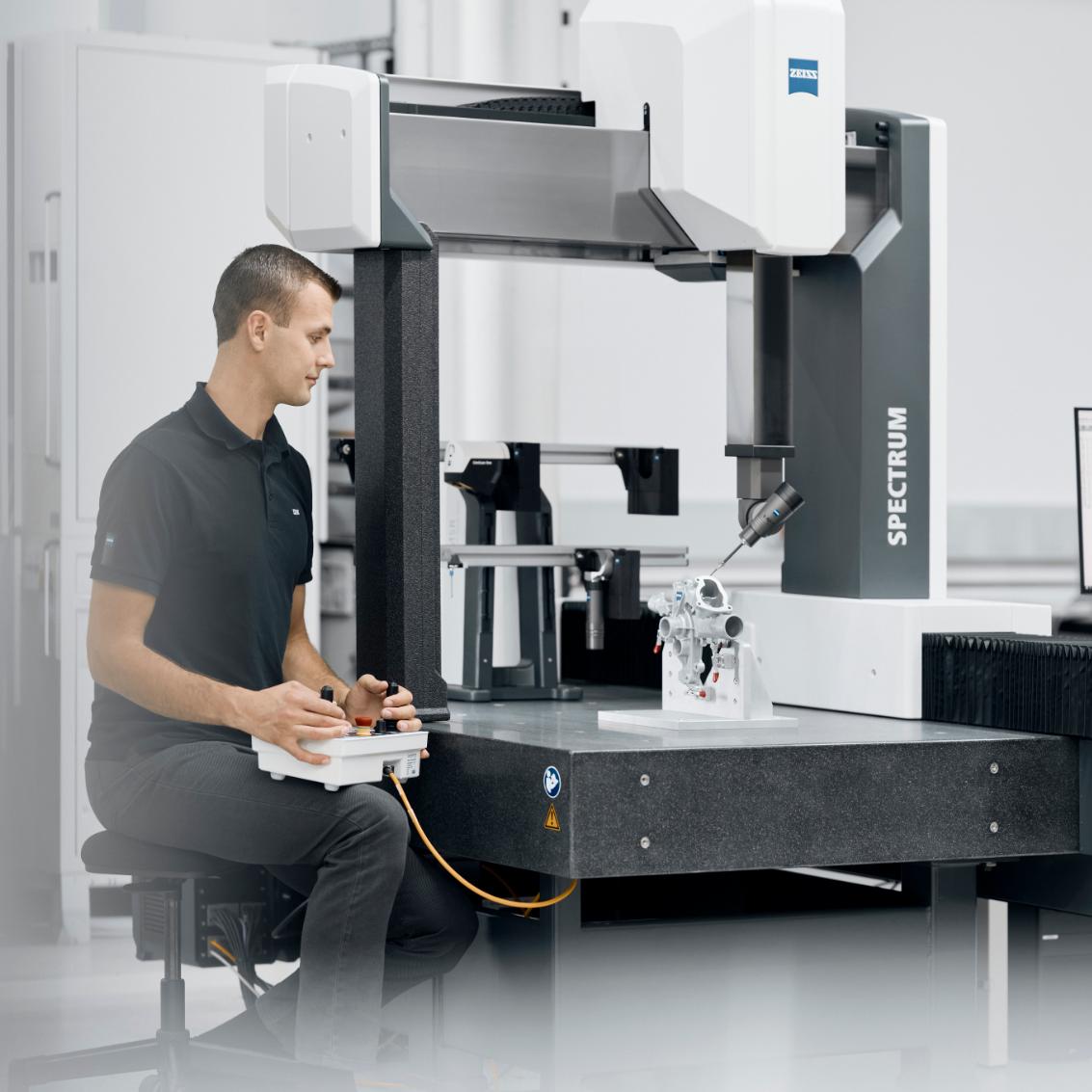

Ergonomie en usability

Ergonomie en usability

De operator van de machine profiteert van een gebruiksvriendelijke en ergonomische werkpositie voor de CMM. Ook de gereduceerde totale hoogte en voetafdruk van ZEISS SPECTRUM ondersteunen ergonomische werkomstandigheden.

Technische vergelijking

ZEISS SPECTRUM
ZEISS SPECTRUM verity

Type

Portaal-CMM in meetruimte

Portaal-CMM in meetruimte

Maten

7/7/6;7/10/6
9/12/6; 9/18/6

7/7/6;7/10/6
9/12/6; 9/18/6

Compatibele sensoren

RDS-CR5-CAA / VAST XXT TL3 / TL1
RDS-CR5-CAA / VAST XXT TL3 compact ontwerp
VAST XXT direct / LineScan One

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3 compact ontwerp
VAST XT gold
VAST XXT direct / LineScan One

Nauwkeurigheid

Tot: 1.8+L/250

Tot: 1.7+L/300

Software

ZEISS CALYPSO

ZEISS CALYPSO

Flexibel scannen

ZEISS SPECTRUM is de ideale match voor het meten van kleine elektronica tot grotere behuizingen in de auto-industrie.
  • Betrouwbaar tactiel en actief scannen

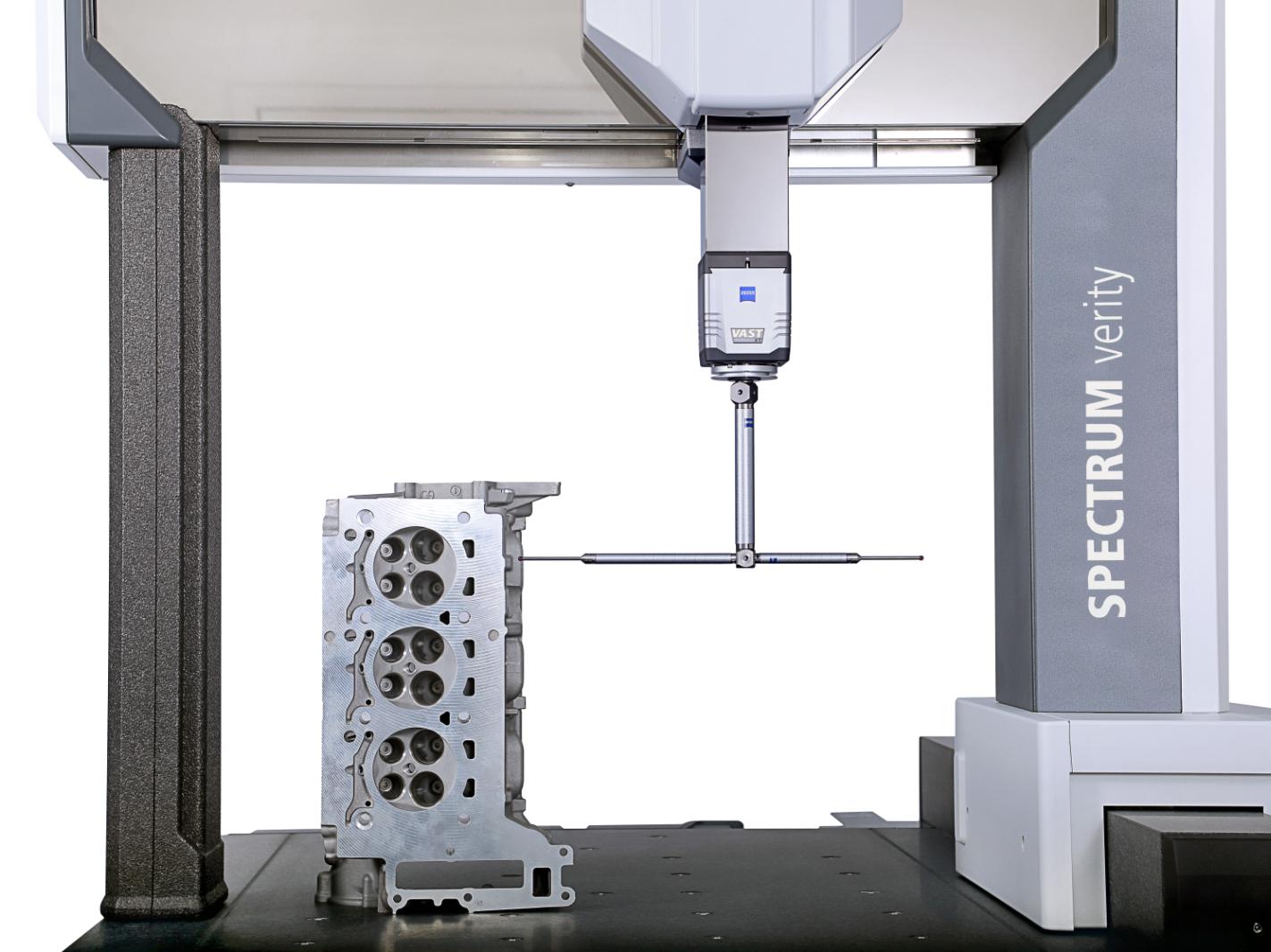

    Betrouwbaar tactiel en actief scannen

    Tactiele scantechnologie van ZEISS biedt een grote operationele veiligheid, nauwkeurigheid en verwerkingssnelheid. Hele onderdelen kunnen worden gemeten in één vloeiende en continue beweging. Daardoor zijn hogere snelheden mogelijk, kunnen omgevingsinvloeden worden weggenomen en kunnen veel meer gegevens worden vastgelegd.

    Met de ZEISS VAST XT gold sensor biedt ZEISS SPECTRUM verity ook actief scannen. Dit systeem maakt gebruik van software-gestuurde elektromagneten en krachtregelaars die netto nulkracht uitoefenen. Het bereikt een grotere nauwkeurigheid bij nog hogere meetsnelheden en is ook ideaal voor niet-standaard geometrieën.

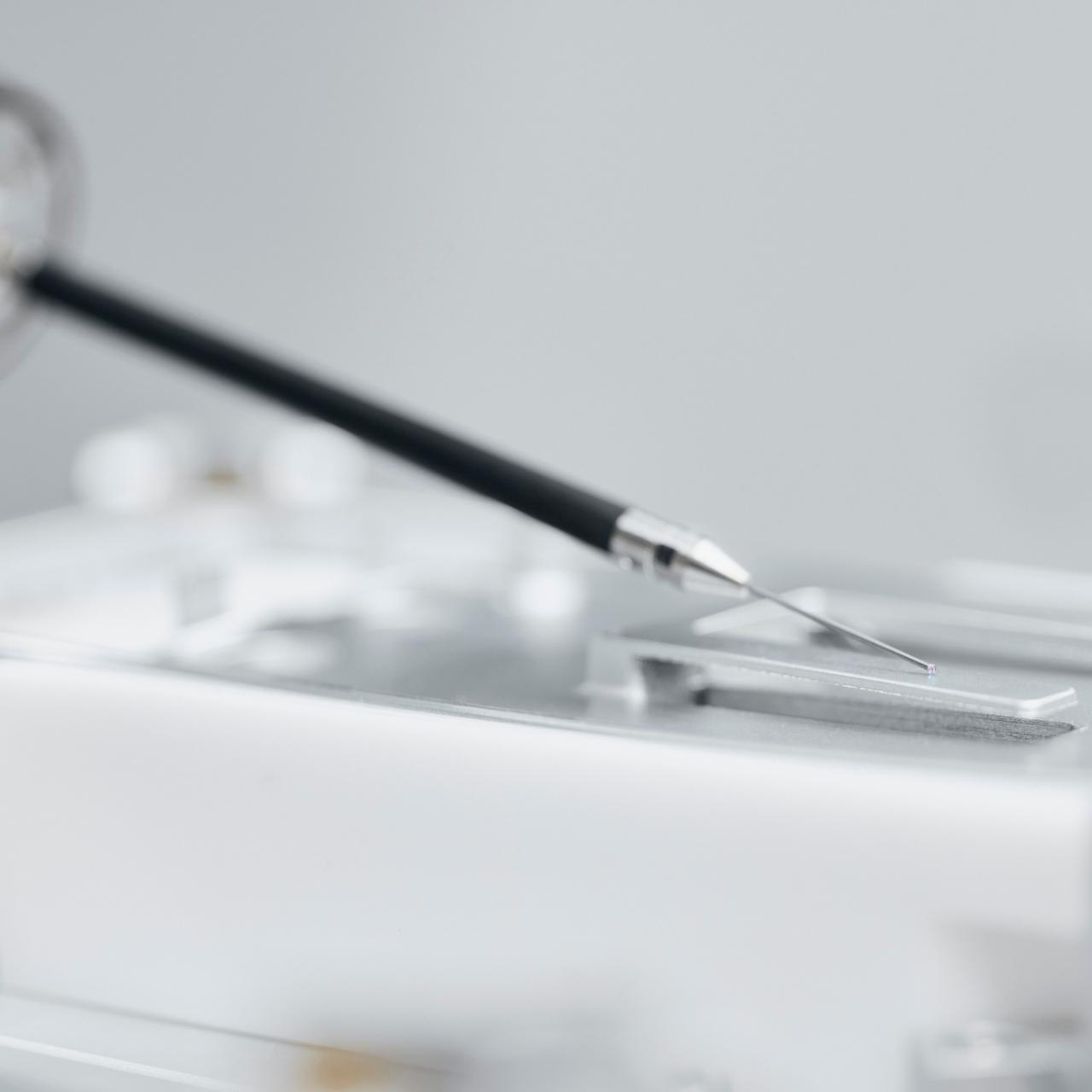

  • ZEISS SoftTouch-modus met VAST XXT TL1

    De ZEISS SoftTouch-modus van VAST XXT TL1 sensoren bereikt de best mogelijke tactiele meetprestaties in deze klasse voor zeer kleine structuren en eenvoudig te buigen plaatstaal. Door de verminderde buiging van het materiaal biedt de SoftTouch Mode herhaalbaarheid, een hogere meetsnelheid en grote nauwkeurigheid voor afbuigende onderdelen – zowel bij enkelpuntmetingen als bij scan-metingen.

    Klanten hebben de flexibiliteit om te kiezen voor een hoger rendement of een hogere nauwkeurigheid voor standaard en flexibele onderdelen. De nauwkeurige en snelle resultaten besparen tot 40% tijd op de meetcyclus.

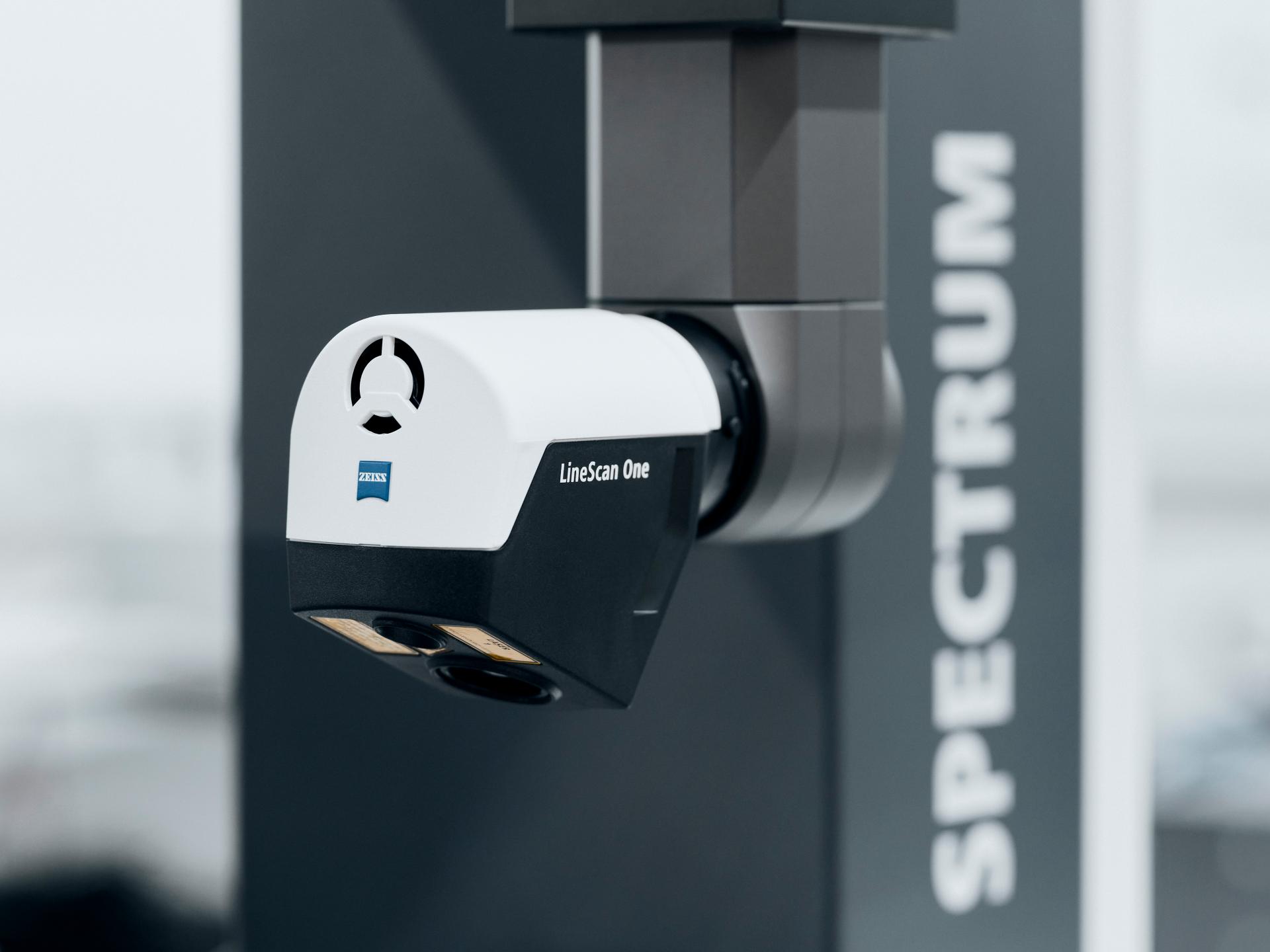

  • LineScan One voor optisch scannen

    LineScan One is een optische lasertriangulatie-sensor voor het vastleggen van zeer grote point clouds, om de nominale met de werkelijke geometrie te vergelijken. De optie voor optisch scannen maakt ZEISS SPECTRUM uniek in zijn klasse.

    LineScan One in een oogopslag:

    • Goede prijs-prestatieverhouding
    • Hoge nauwkeurigheid met 20 micron
    • Directe krachtige software-integratie in ZEISS CALYPSO voor een enkele gebruiksvriendelijke interface en uitgebreide functies in de toekomst (4-assig meten met draaitafel)
    • Zeer snel met 232 960 punten per seconde

Toepassingen

  • Industrie

    Met ZEISS SPECTRUM kun je industriële onderdelen meten, zoals CNC-onderdelen, behuizingen voor accessoires en mechanische componenten.

  • Elektronica

    ZEISS SPECTRUM is ideaal voor het scannen van kleine elektronica, waaronder connectoren, behuizingen, middenframes of dunne folies.

  • Automotive

    In de auto-industrie is ZEISS SPECTRUM geschikt voor kleine behuizingen, gestanste onderdelen, CNC-bewerkte onderdelen en kunststof onderdelen.

  • Werkplaatsen

    ZEISS SPECTRUM is ideaal voor het meten van productieonderdelen, onderdelen van plaatstaal, gestanste onderdelen en kunststof onderdelen.

ZEISS CALYPSO

ZEISS CALYPSO software

Software voor dimensionale meet-technologie

ZEISS CALYPSO meet standaard geometrieën eenvoudig, snel en betrouwbaar. Programmeer inspectieplannen eenvoudig door op de gewenste kenmerken te klikken. De trajecten worden automatisch en optimaal gegenereerd door de software. Dankzij talloze optionele uitbreidingen biedt ZEISS CALYPSO ook de juiste tools voor speciale vereisten, bijvoorbeeld met ZEISS CALYPSO VAST probing en ZEISS CALYPSO pallet optimizer. Met deze functies kunnen metingen tot 25 % sneller worden uitgevoerd.
