Betrouwbaar testen van grote componenten

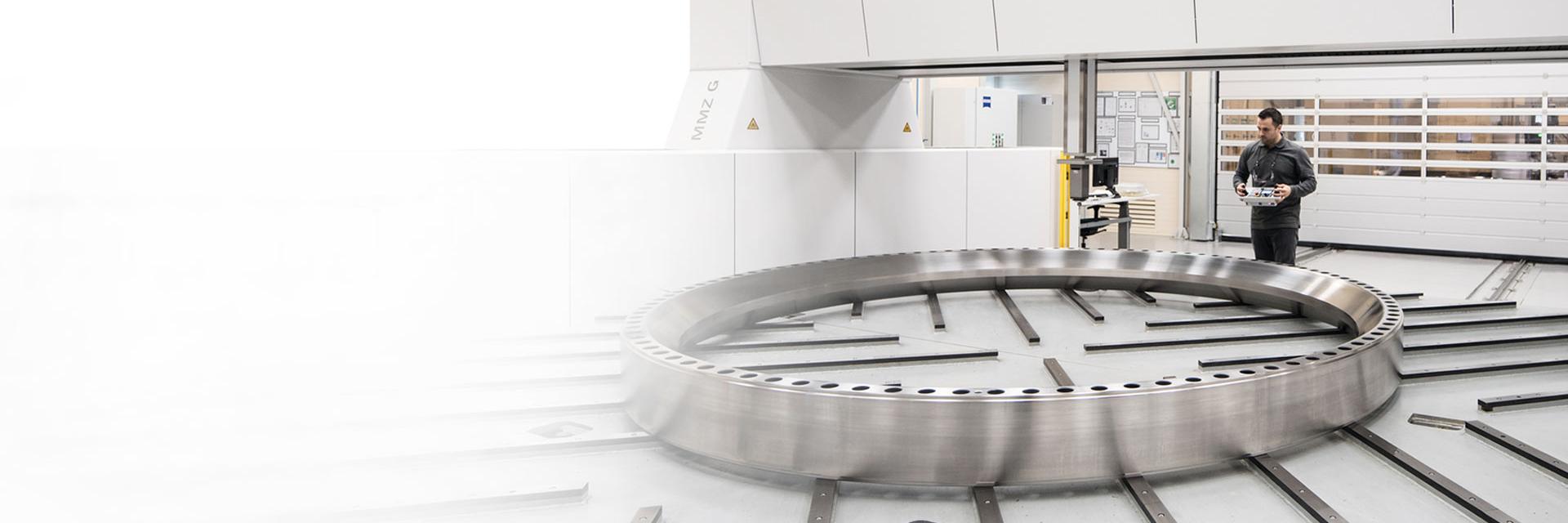

Kwaliteitsborging van grote componenten met de ZEISS MMZ-familie

Coördinaten-meetmachines met een groot meetbereik en hoge belastbaarheid zijn essentieel in verschillende sectoren zoals energie en energieopwekking, machinebouw en lucht- en ruimtevaart. De producten van de ZEISS MMZ-familie kunnen in verschillende maten worden geconfigureerd en garanderen zo de meting van de grootste werkstukken. Zonder concessies te doen aan de precisie!

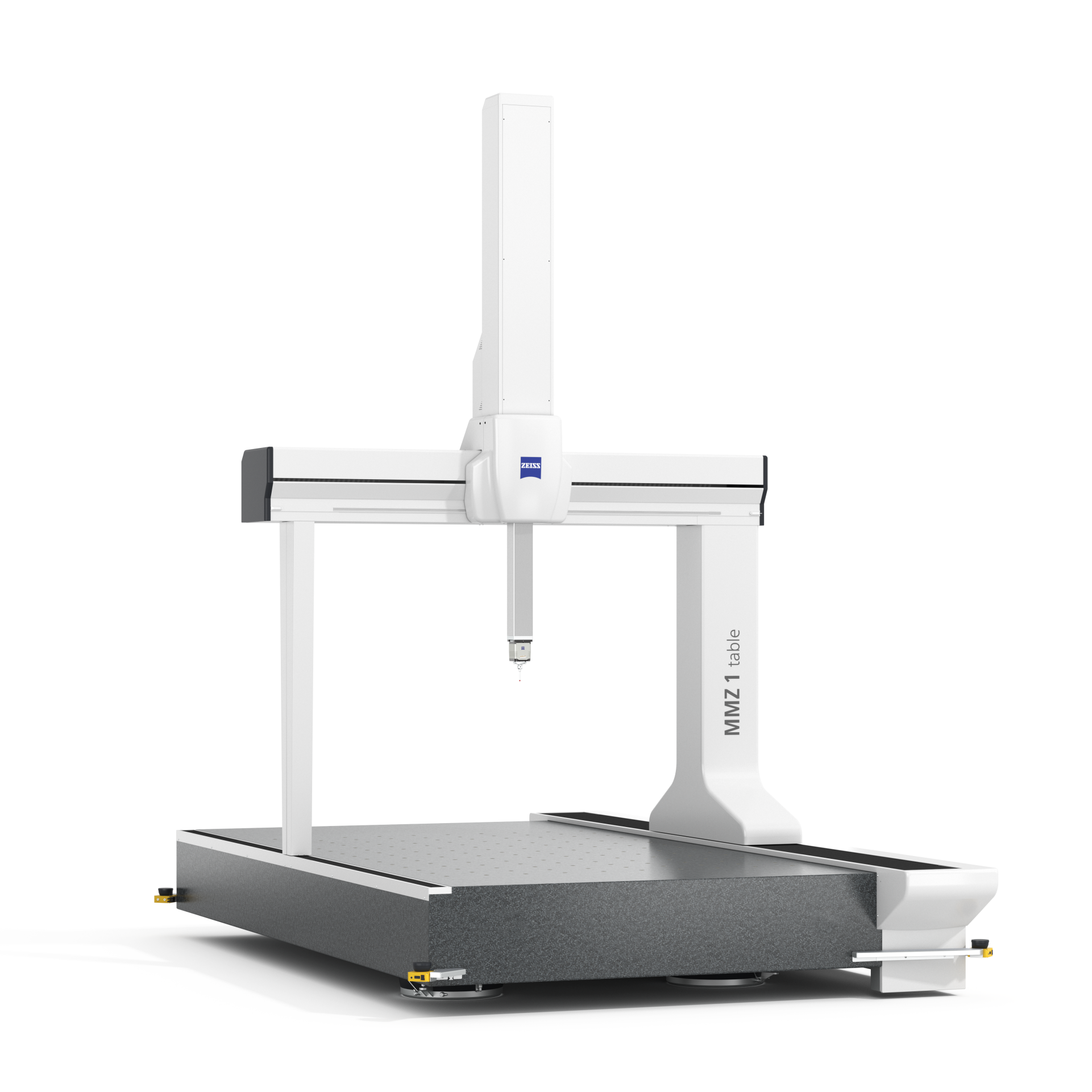

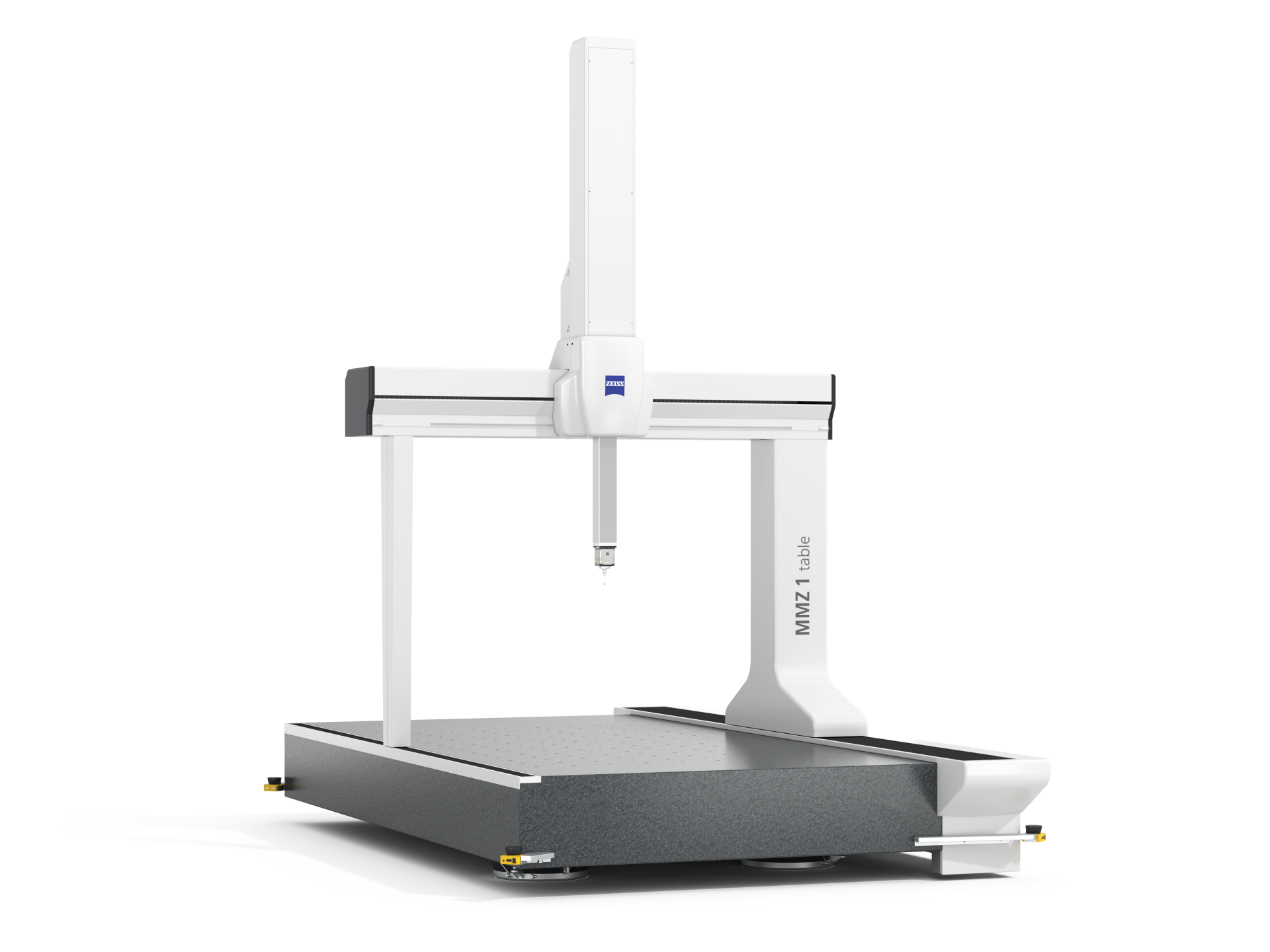

MMZ 1 tafel

ZEISS MMZ 1 tafel

Compacte oplossing voor grote onderdelen

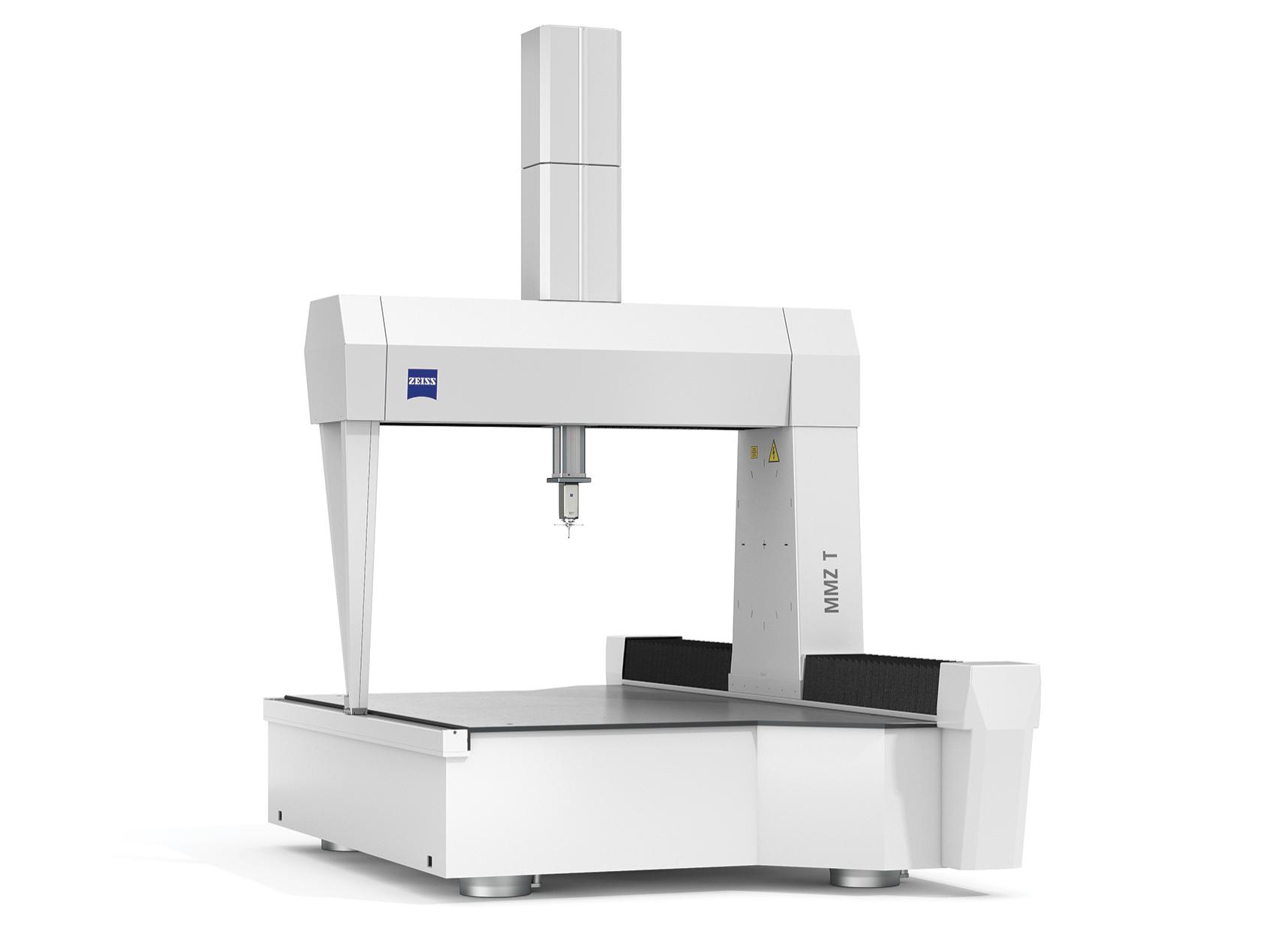

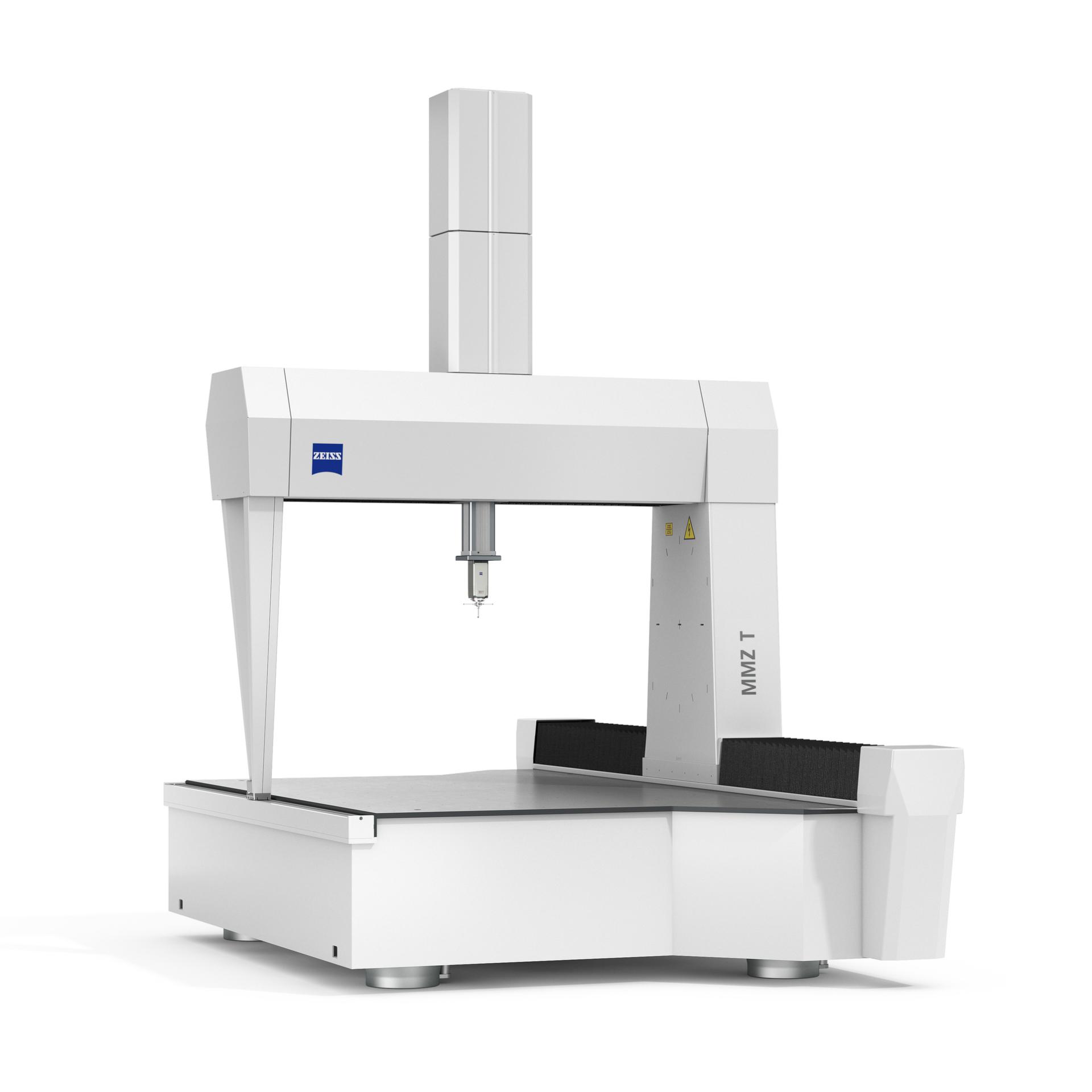

MMZ T

ZEISS MMZ T

Portaal-meetmachines voor zeer zware componenten (10 t)

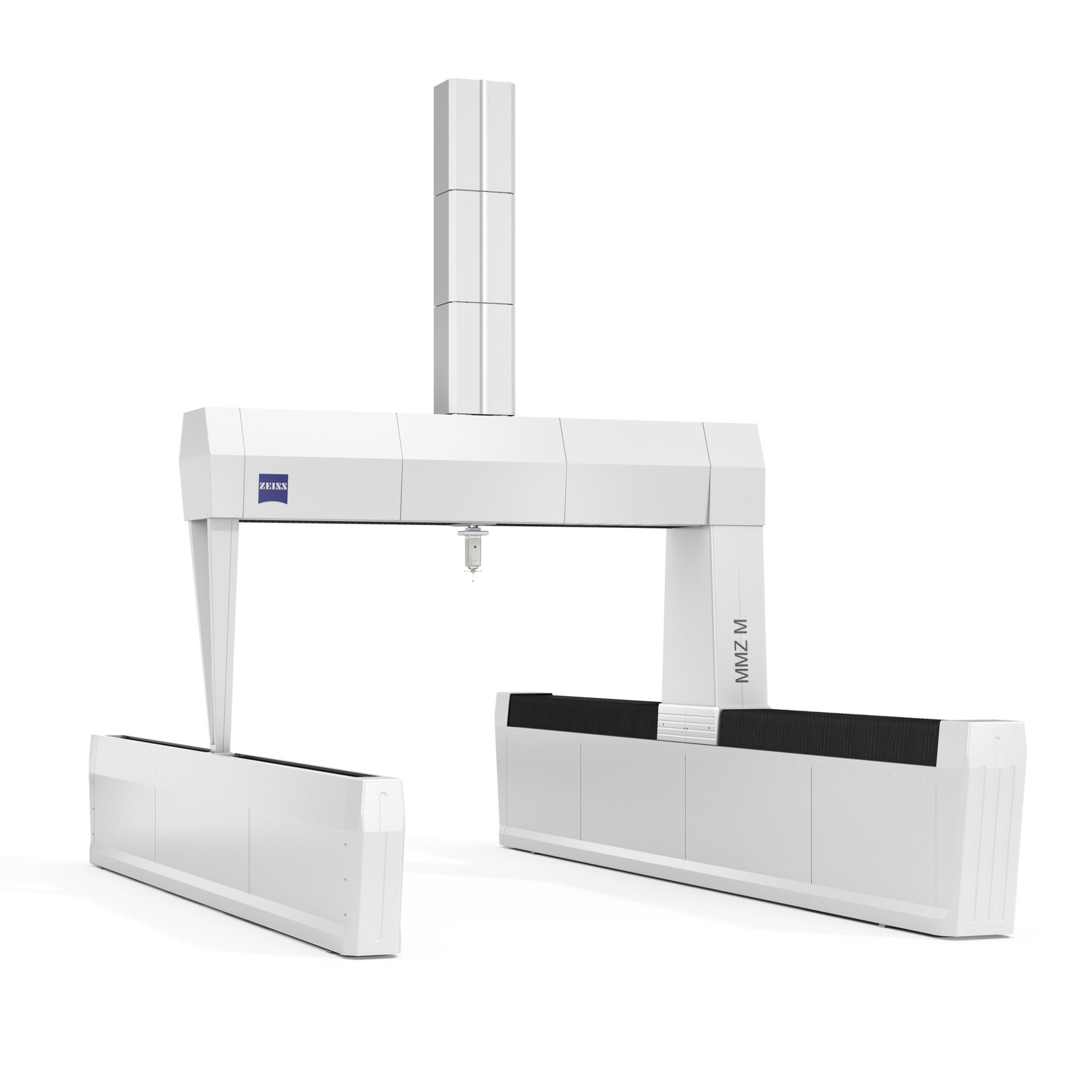

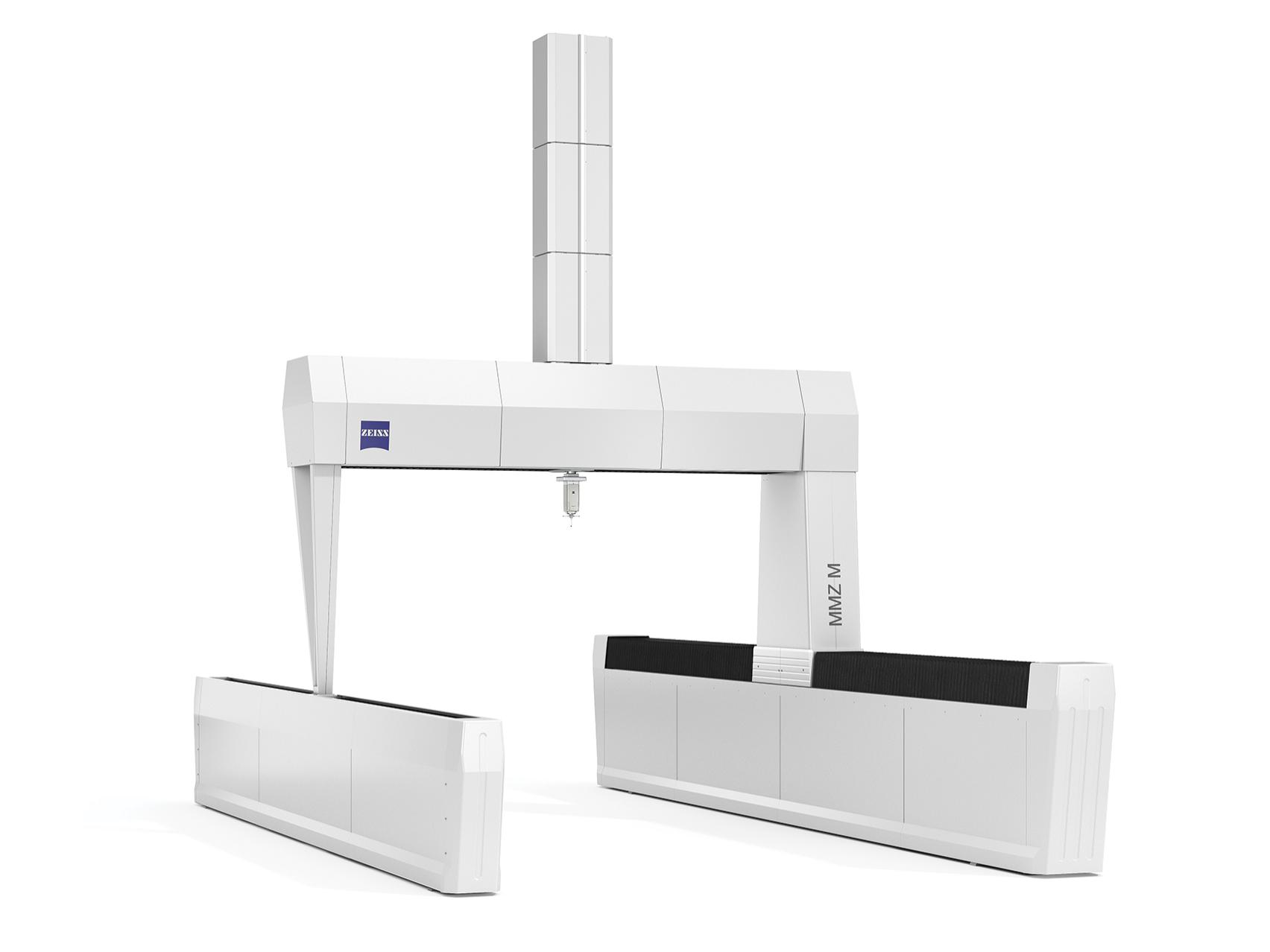

MMZ M

ZEISS MMZ M

Voor grote, complexe componenten met nauwe toleranties

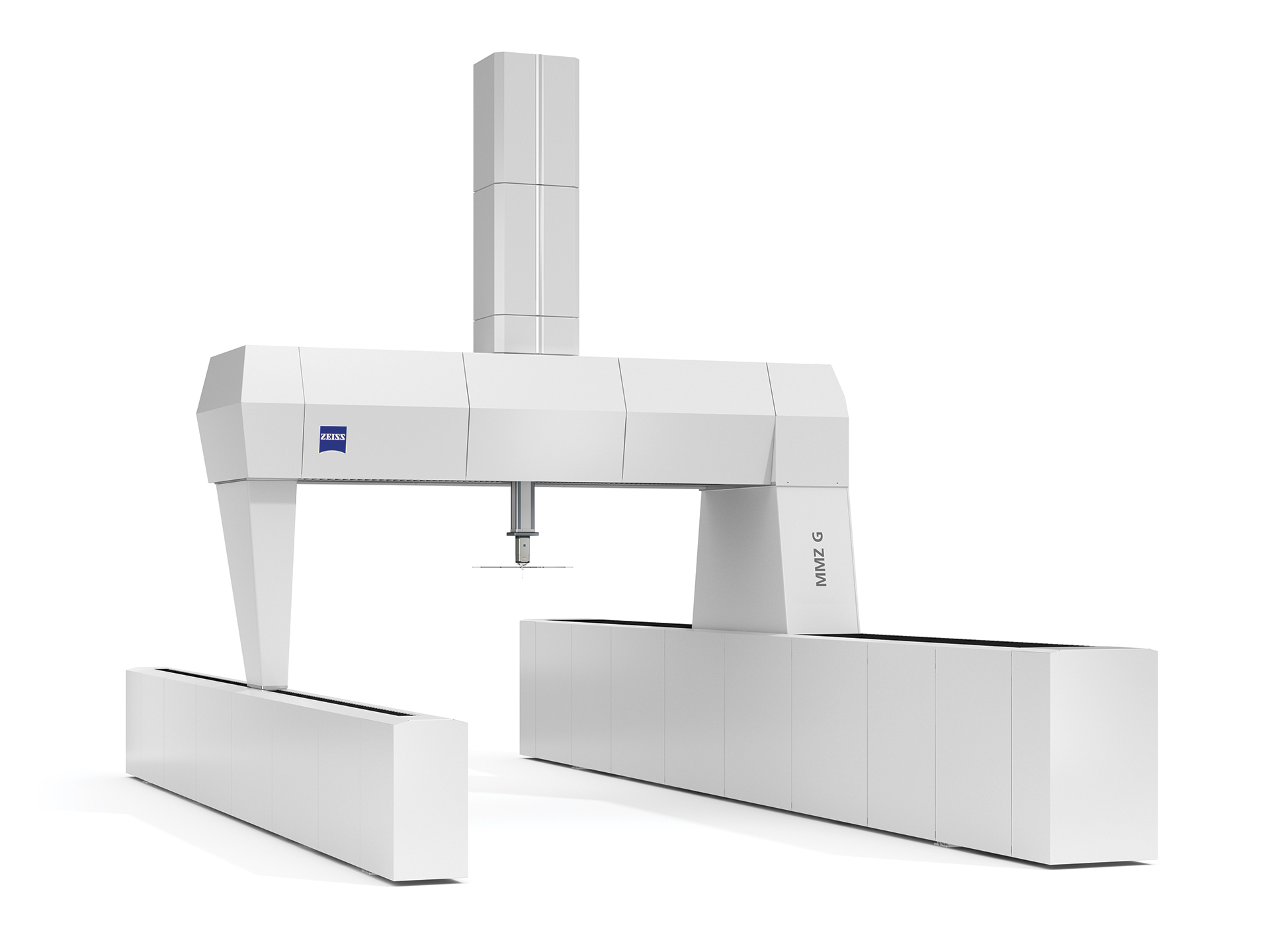

MMZ G

ZEISS MMZ G

Voor grote, complexe componenten met nauwe toleranties

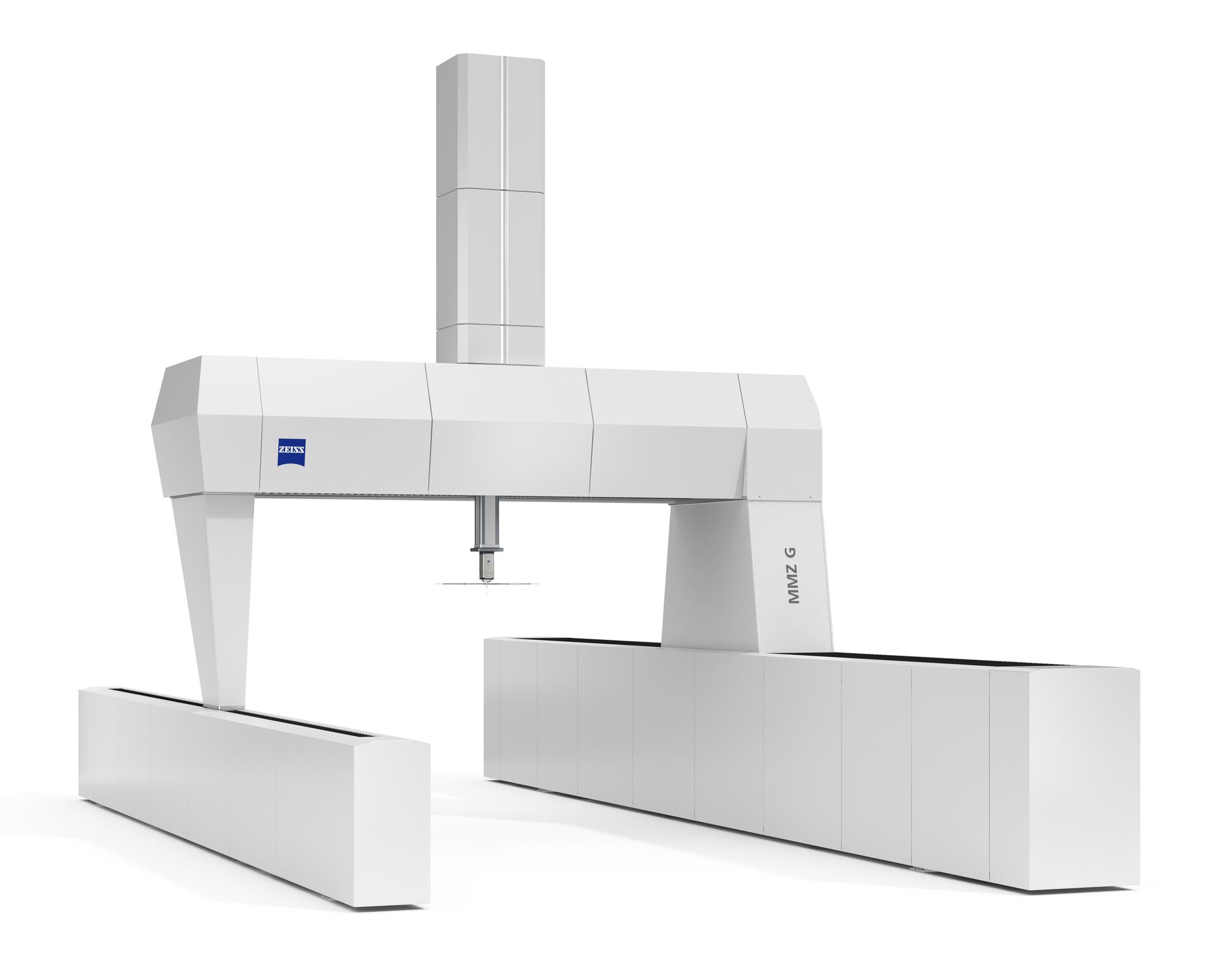

Het grootste CMM in de ZEISS-portfolio

ZEISS MMZ G kan in meer dan 200 verschillende combinaties worden geconfigureerd

  • 8m

    Maximale lengte in x

  • 10m

    Maximale lengte in y

  • 3,5m

    Maximale lengte in z

Technische vergelijking

ZEISS MMZ 1 tafel
ZEISS MMZ 1 tafel
ZEISS MMZ T
ZEISS MMZ T
ZEISS MMZ M
ZEISS MMZ M
ZEISS MMZ G
ZEISS MMZ G

Specificaties

Type

Brug

Brug

Grote brug

Grote brug

Maten

20/30/15
20/40/15

X: 21
Y: 32; 44; 52
Z: 12; 16

X: 20; 30
Y: 30; 45; 60
Z: 12; 16; 20

Meer dan 200 mogelijke combinaties
Xmax: 80
Ymax: 100
Zmax: 35

Compatibele tasterkop

VAST XT gold, VAST gold, VAST XTR,
RDS - VAST XXT

VAST XT gold, VAST gold, VAST XTR
RDS - VAST XXT

VAST XT gold, VAST gold, VAST XTR
RDS - VAST XXT

VAST XT gold, VAST gold, VAST XTR
RDS - VAST XXT

Microscoop-software voor beeldvorming en oppervlak-analyse.

3,6 + L/250 µm

Vanaf 2,4 + L/400 µm

Van 2,2 + L/400 µm

Van 2,2 + L/400 µm

Max. werkstukgewicht

5 t

10 t

Afhankelijk van funderingsdikte

Afhankelijk van funderingsdikte

Fundering nodig

Nee*

Nee*

Ja

Ja

*als de vloer de last kan dragen
