ZEISS MMZ T

Brug-CMM met groot meetbereik

Met een meetbereik tot 14,8 m³, heeft de ZEISS MMZ T het grootste meetbereik van de brug-meetmachines. Met dit apparaat kun je bijvoorbeeld grote tandwielen direct in de werkplaats uiterst precies meten.

Robuust ontwerp voor werkstukken tot 10 t
Hoge precisie-metingen
Open ontwerp voor eenvoudig laden met een kraan

ZEISS MMZ T

Kenmerken

Dankzij het open ontwerp wordt eenvoudig laden met een kraan mogelijk. Het ontwerp van de machine maakt wegen van werkstukken tot tien ton mogelijk.

Veiligheid voor zowel de gebruiker als de machine

Knikbeveiliging op de schuifspil om de operator en de sensor te beschermen
Optische schuifspil-bescherming om uitvallen na een botsing te voorkomen
Veiligheidsvoorziening van de brug om te zorgen voor het veilig laden van de coördinaten-meetmachine met grote werkstukken

Betere meetprestaties

REACH CFX 3 MMZ stylus-verlengstukken voor het meten van zeer diepe boorgaten (1200 mm)
Draaitafels in de basis voor een optimaal gebruik van het meetbereik
Temperatuur-compensatiegradiënten voor de assen om selectief rekening te houden met temperatuurverschillen

Zware werkstukken efficiënt meten

Werkstukken tot tien ton kunnen zonder verlies van nauwkeurigheid worden gemeten
Geïntegreerde trillingsisolatie, zodat er geen dure fundering gebouwd hoeft te worden
Lager-technologie zonder perslucht om bedrijfskosten te minimaliseren

Robuust en stabiel op lange termijn

Ongevoelig voor stof en olie
Bestand tegen ruige omgevingsomstandigheden die voldoen aan de minimale vereisten van de meetruimte
Grote lagerspelingen en een stabiel brugontwerp voor uitzonderlijke scanprestaties

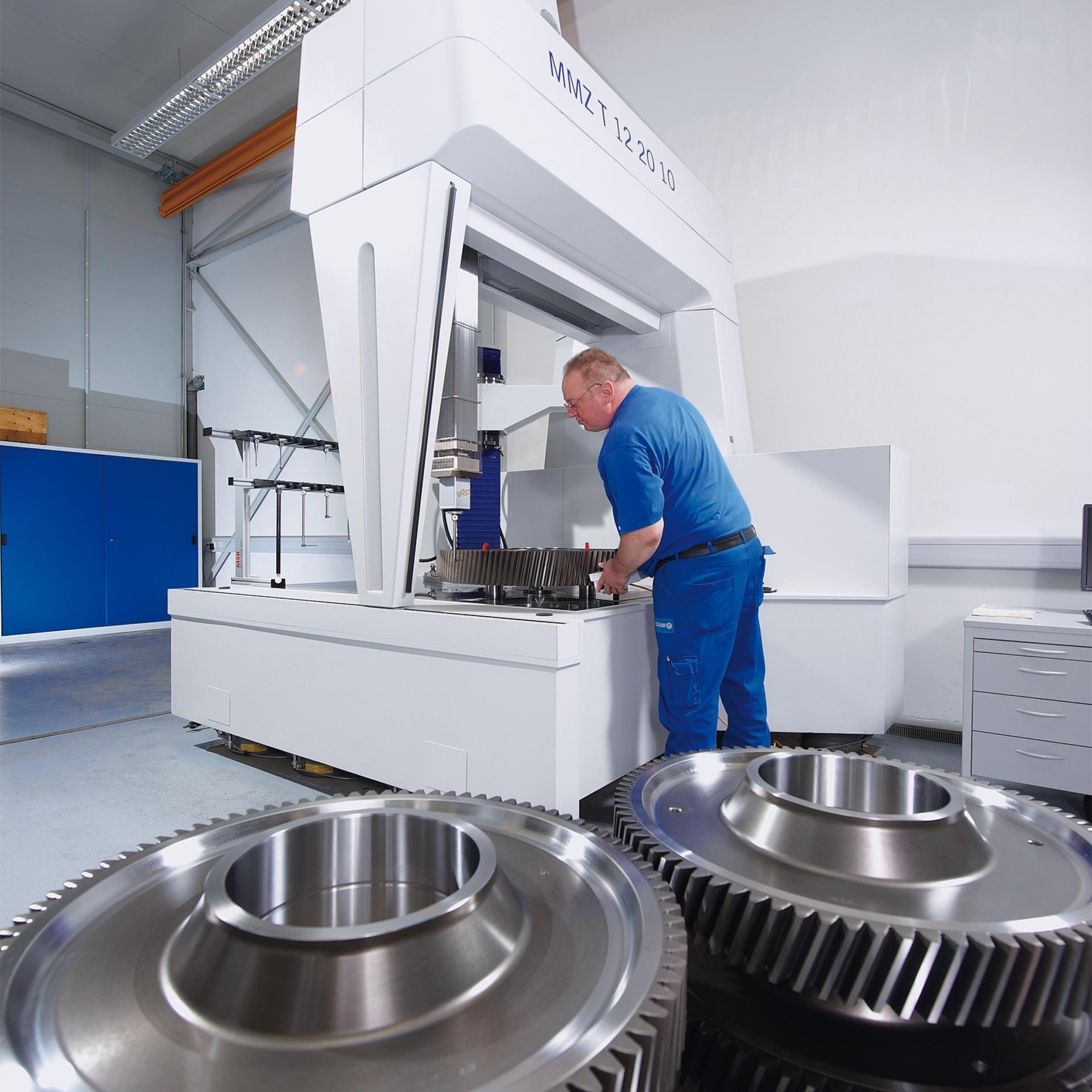

Een stuurtandwiel met schuine tanden op een ZEISS MMZ T coördinaten-meetmachine

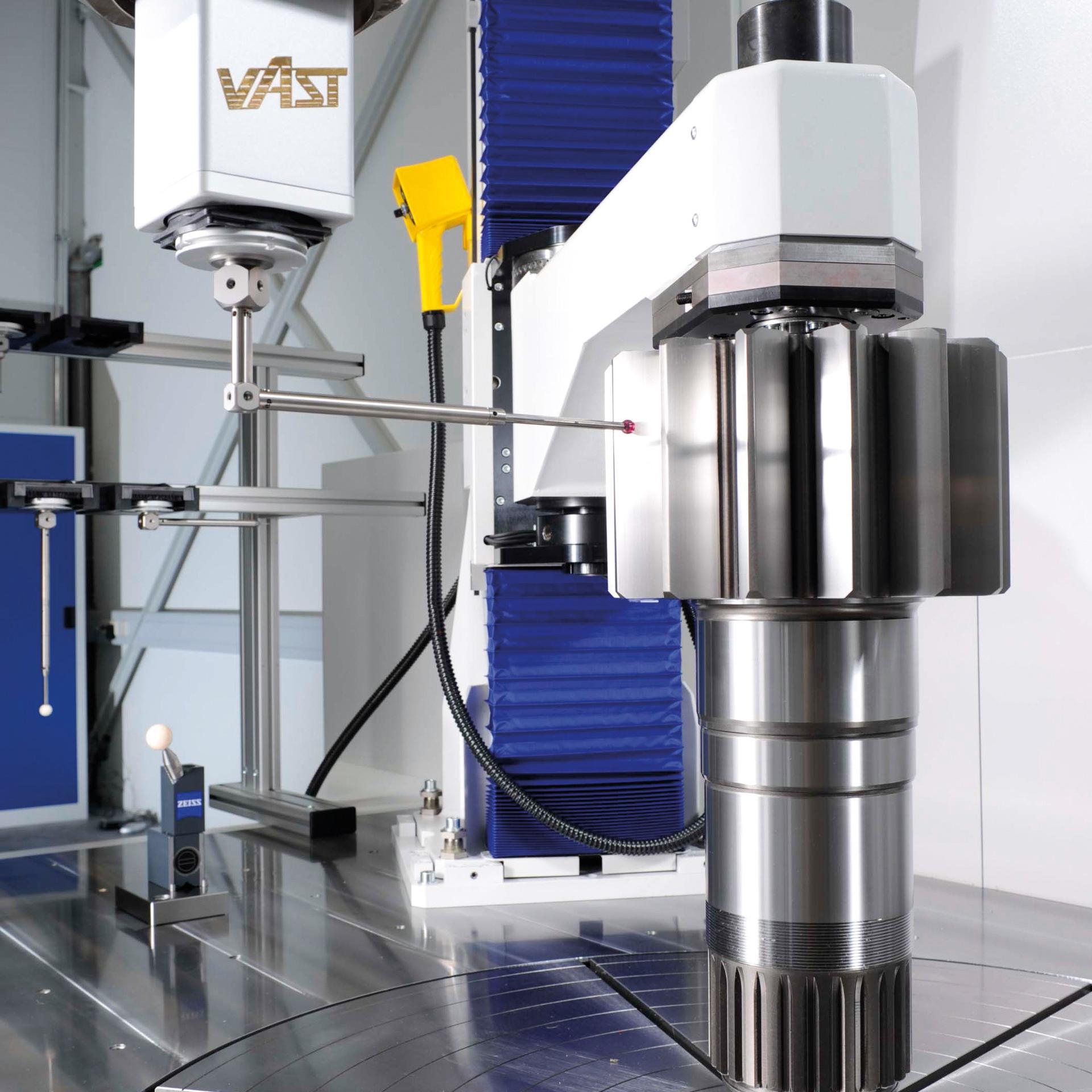

Een ZEISS MMZ T met een gemotoriseerde losse kop

Technische gegevens voor ZEISS MMZ T


Fout in lengtemeting	MPE_E150	van 2,4 + L/400 μm
Tasterfout met enkele stylus	MPE_PFTU	van 2,0 μ
Scan-tasterfout	MPE_THP/tau	van 2,8 μ / 62 s
Vormmeetfout	MPE RONt	van 2,0 μm
