Grote CMA

ZEISS MMZ 1 tafel

Compacte oplossing voor grote onderdelen

ZEISS MMZ 1 tafel is geschikt voor grote werkstukken tot 5 ton en toepassingen waar nauwkeurige contactmetingen nodig zijn en waar grootte-, vorm- en locatiemetingen met de hoogste nauwkeurigheid worden geëvalueerd - met de tasterkop ZEISS VAST XT gold.

Stabiel ontwerp voor hoge prestaties
Veiligheidslaserscanners
Flexibel en duurzaam systeem
Pneumatische trillingsisolatie - geen fundering nodig

Stabiel ontwerp voor hoge prestaties

Robuuste CMA met hoge nauwkeurigheid

Het ontwerp van de ZEISS MMZ 1 tafel maakt grote materiaaldoorsneden en grote lagerafstanden mogelijk voor een hoge herhaalbaarheid. Zelfs grote werkstukken tot 5 t kunnen worden gemeten met een precisie van 3,6 + L/250 µm.

De Y-geleiderails van de graniet zijn bedekt en gesloten met balgen, waardoor ze beter bestand zijn tegen stof en vuil. De schuifspil van siliciumcarbide zorgt voor nog meer stevigheid, wat naast een verbeterde temperatuurstabiliteit leidt tot minder krassen op het oppervlak van de schuifspil.

Dankzij het vlakke en schone oppervlak biedt de CMA een duidelijk zicht op het meetvolume. De tafel heeft ook een gebruiksvriendelijke hoogte en kan worden geladen vanaf de voorkant, achterkant, zijkant en bovenkant, terwijl een soepele bediening tijdens het hele proces gegarandeerd is.

ZEISS MMZ 1 tafel is verkrijgbaar in twee maten: 20/30/15 en 20/40/15.

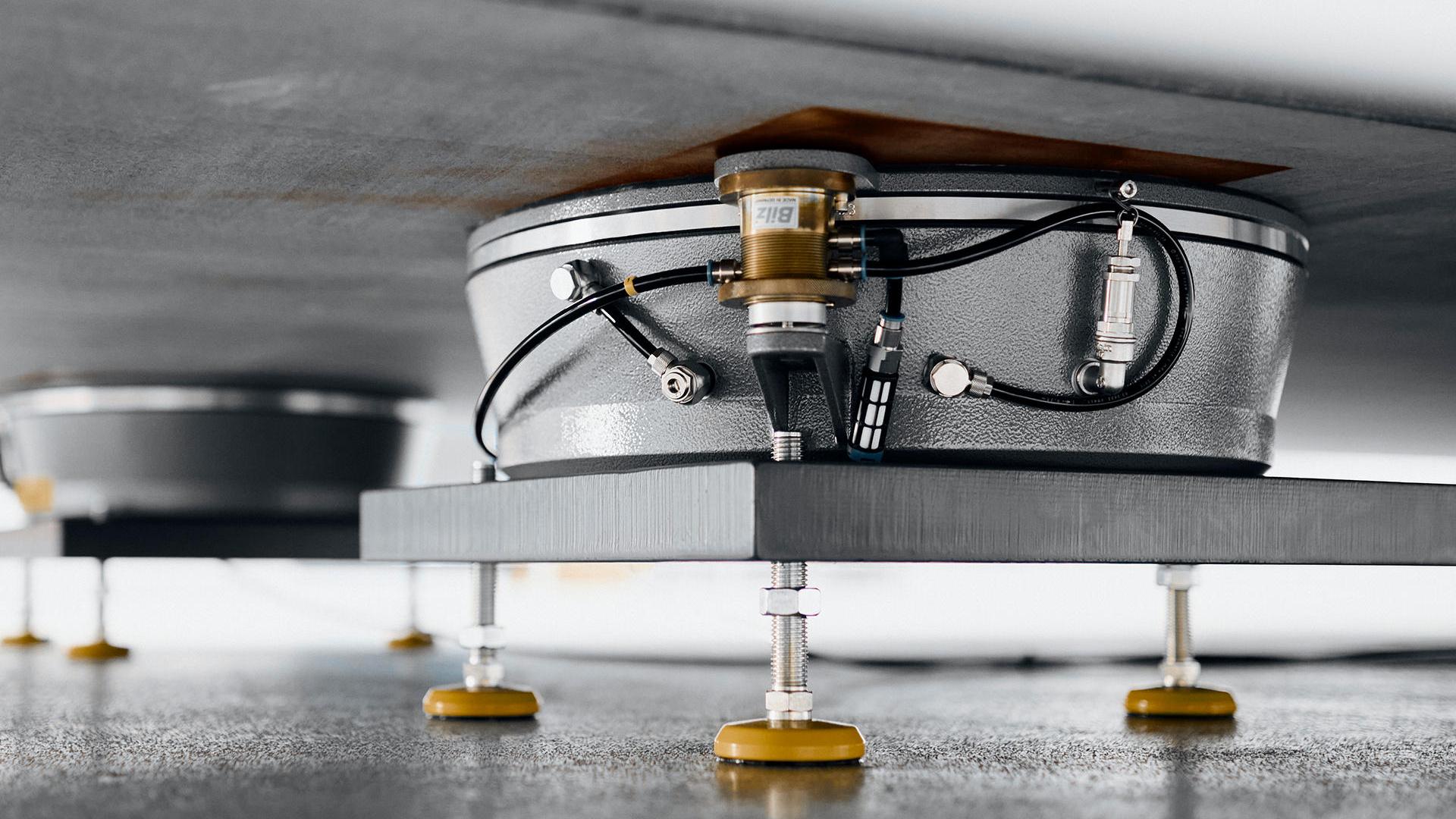

Pneumatische trillingsisolatie

Door de lage belasting op de vloer en de standaard pneumatische trillingsisolatie is een dure fundering niet nodig, terwijl toch een werkstukbelasting van 5 t gegarandeerd is.

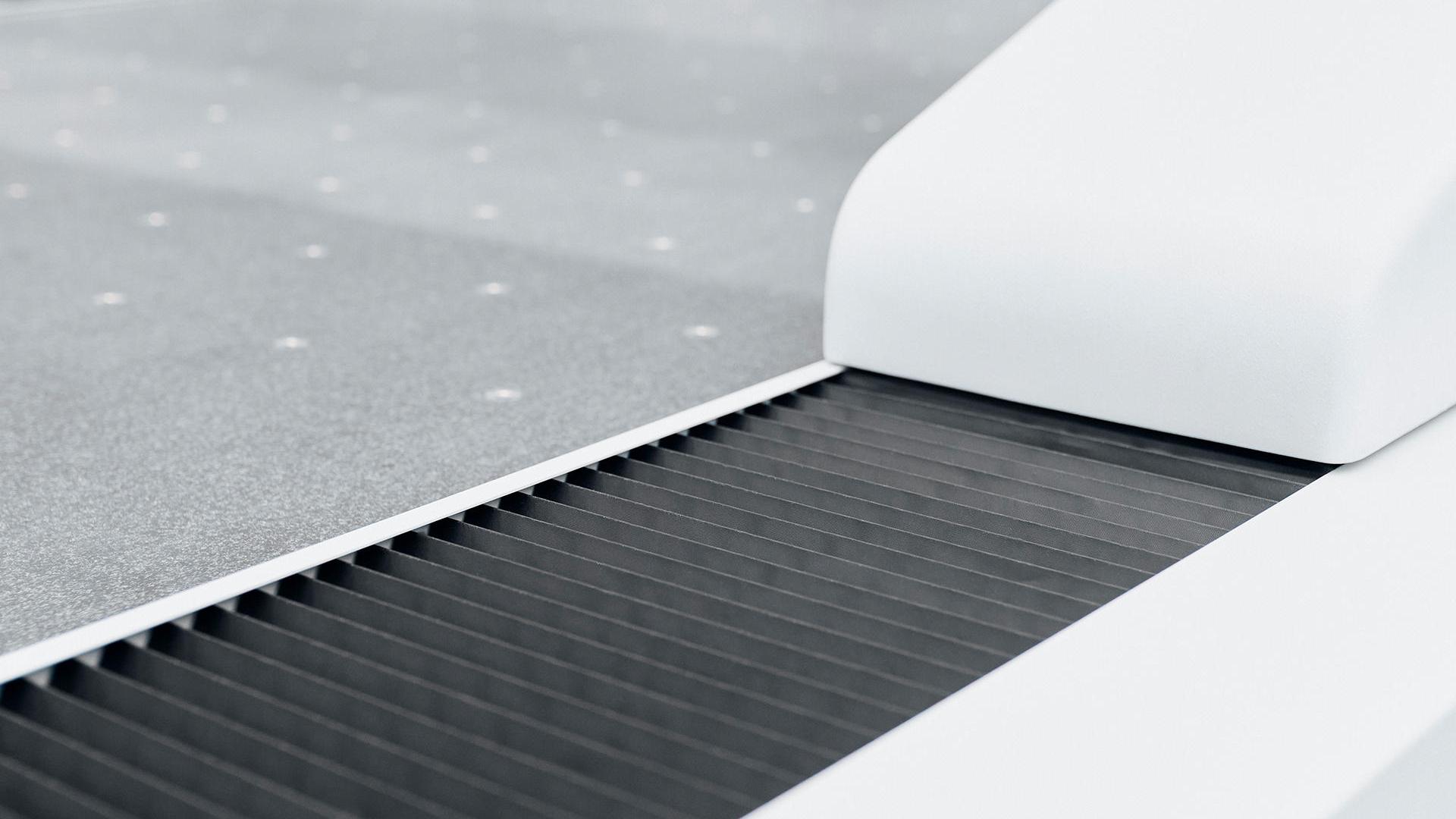

Overdekte geleidingsbanen

De X- en Y-geleidingen worden beschermd tegen vervuiling door balgdeksels, wat leidt tot meer stabiliteit en minder onderhoudswerkzaamheden aan de geleidingsbanen.

Siliciumcarbide schuifspil

Verbetert de temperatuurstabiliteit en zorgt voor een oppervlak dat krassen en kromtrekken door warmtebronnen voorkomt, wat leidt tot hogere nauwkeurigheid en minder onderhoud dankzij een hogere CMA-stijfheid.

Balans tussen veiligheid, flexibiliteit en efficiëntie

Naast de technische uitmuntendheid van de componenten en het stabiele ontwerp van de machine, is de ZEISS MMZ 1 tafel uitgerust met meerdere gebruiksvriendelijke functies om workflows en de gebruikerservaring te verbeteren.

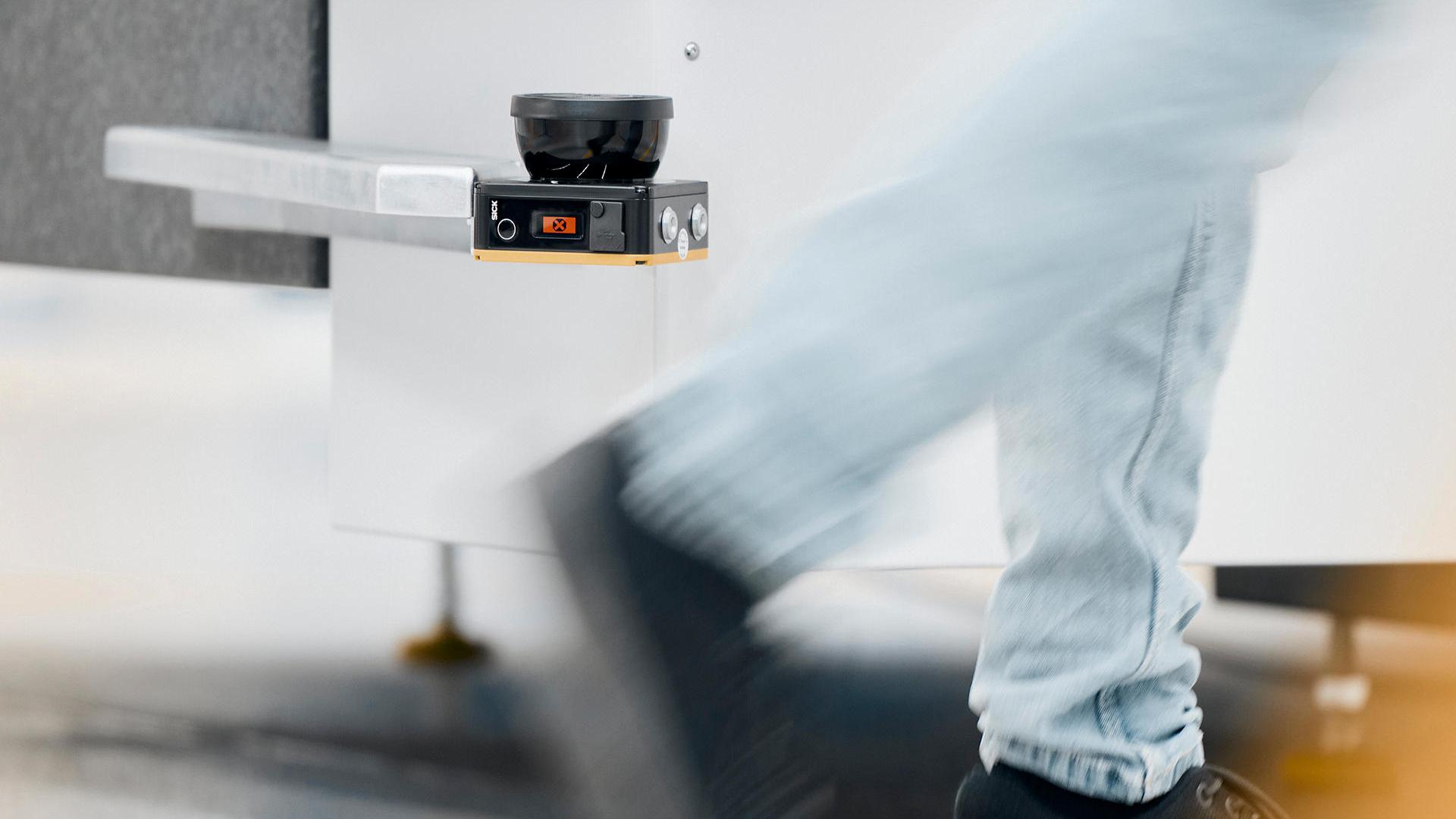

Laserscanners voor verhoogde veiligheid

Laserscanners bewaken een beschermingszone rond de CMA. Als de veiligheidszone wordt doorbroken, remt de CMA onmiddellijk af tot een veilige snelheid.

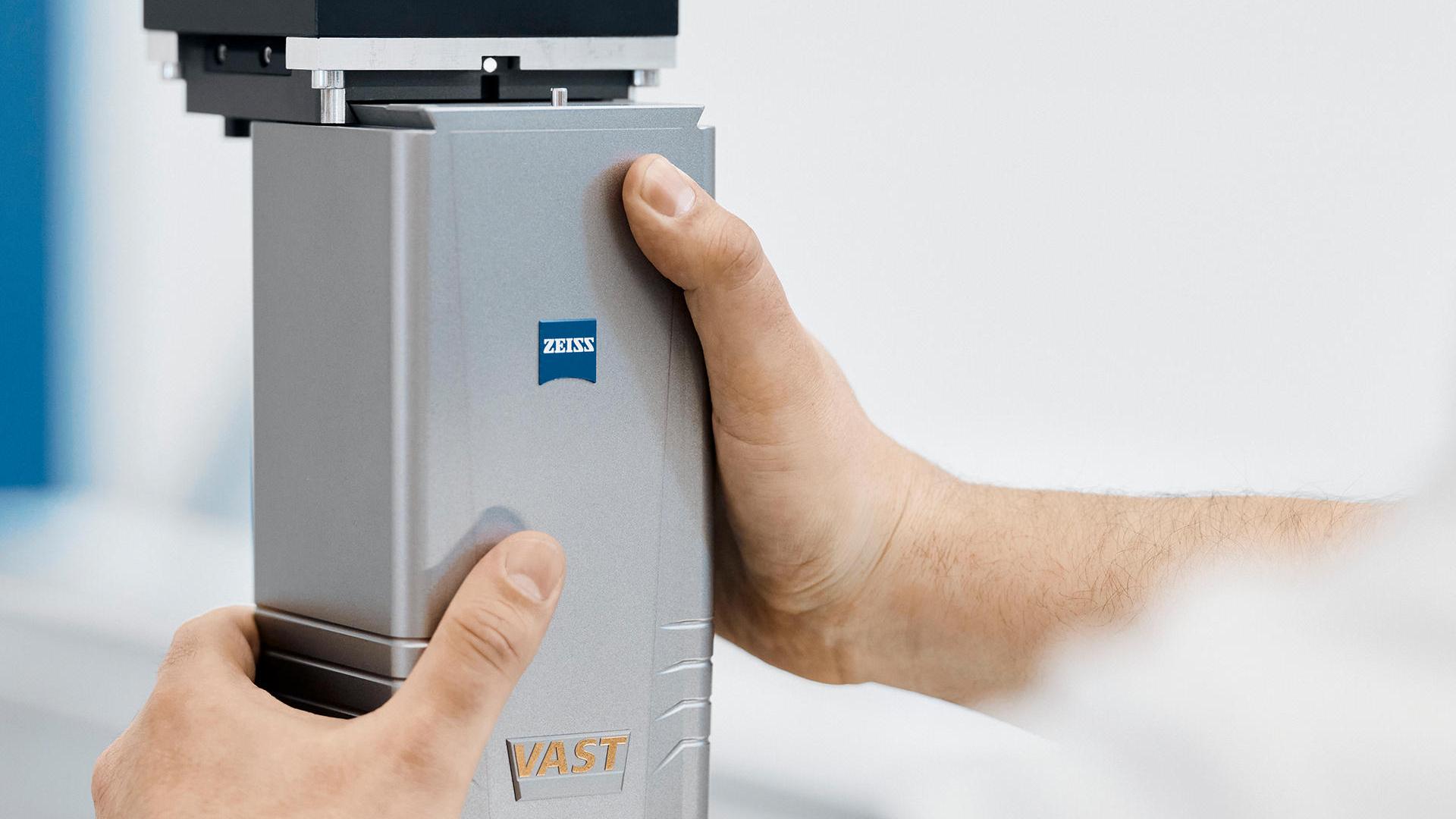

ZEISS mass-technologie

Dankzij de ZEISS mass-technologie kan de ZEISS MMZ 1 tafel worden gebruikt met diverse schakelende tasters, waardoor de flexibiliteit voor verschillende meettaken toeneemt.

CALYPSO VAST navigator & prestatie-pakket

Hiermee kan nog sneller gekalibreerd, benaderd en gescand worden en wordt de precisie verbeterd, wat leidt tot snellere metingen en hogere prestaties. ZEISS VAST Performance met de functies FlyScan en QuickChange garandeert maximale productiviteit door het traject te verkorten, wat resulteert in tijdbesparingen tot 40 % en het automatisch wisselen van de meetstijl tot 60 % versnelt.

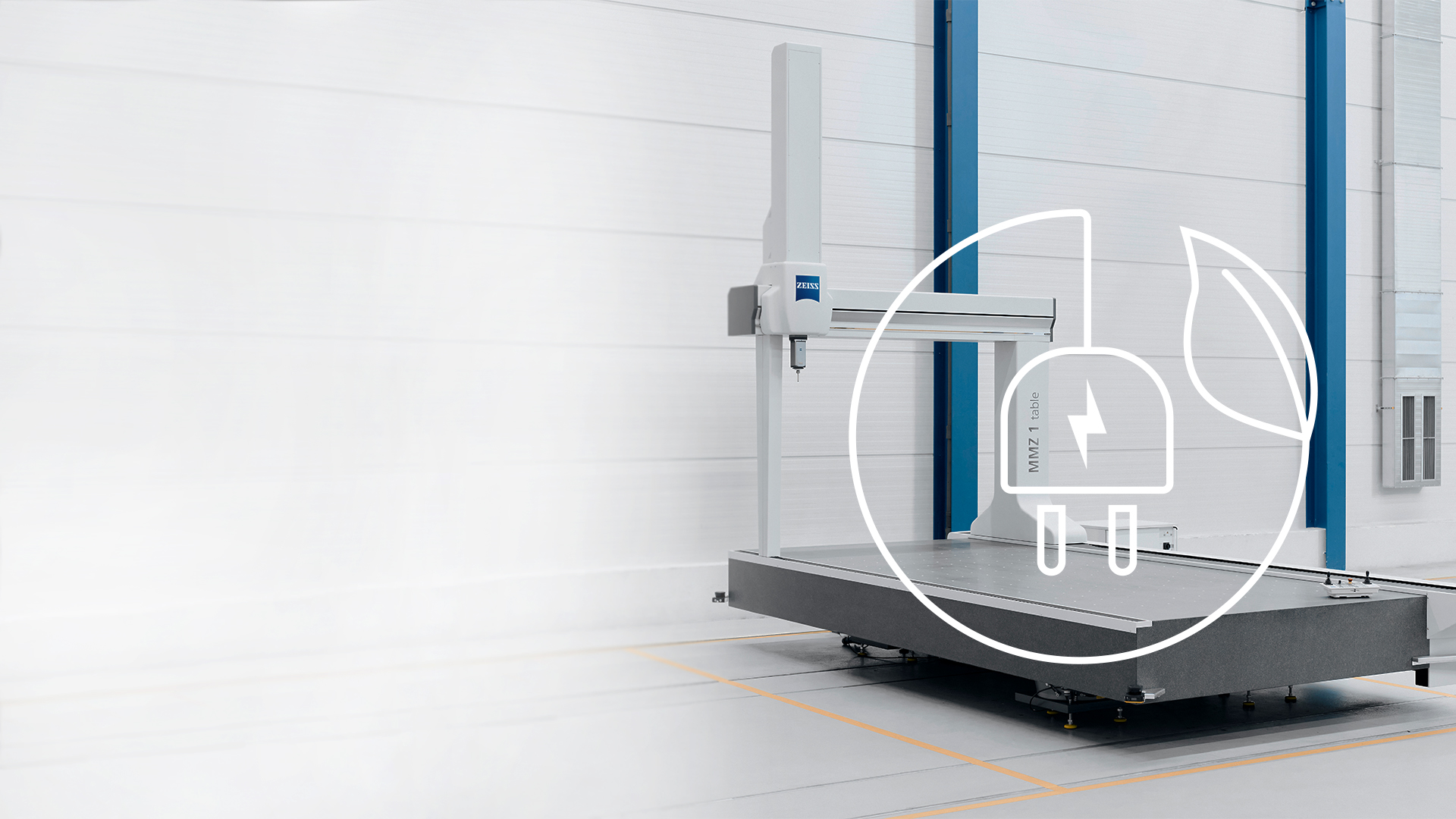

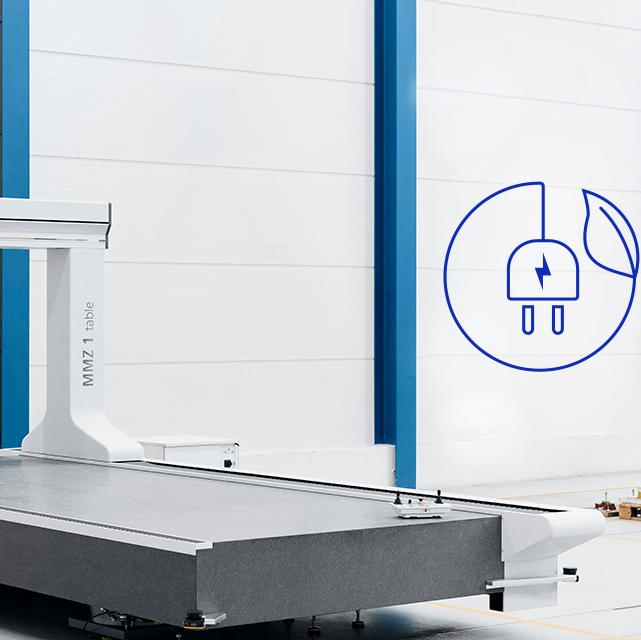

Meer duurzaamheid in uw meetprocessen met ZEISS MMZ 1 tafel

In het hart van de levenscyclus van elke machine speelt het energieverbruik een cruciale rol tijdens de gebruiksfase, waardoor de ecologische voetafdruk aanzienlijk wordt beïnvloed. ZEISS MMZ 1 tafel is een voorbeeld van efficiënt hulpbronnengebruik met energiebesparende functies.

Duurzame kenmerken

Vermindert het stroomverbruik tijdens stilstandtijden en verlaagt de hoeveelheid benodigde energie in het systeem.

Schakelt automatisch de perslucht van de luchtlagers uit na een gedefinieerde tijd en minimaliseert zo het luchtverbruik wanneer de CMA niet wordt gebruikt.

Intelligent energiebeheer slaat de energie van het afremmen op en brengt deze over naar de volgende versnelling.

Technische gegevens

Type	Grote CMA in brugtype
Maten	20/30/15 20/40/15
Compatibele tasterkoppen	VAST XT gold VAST gold VAST XTR, RDS - VAST XXT
Nauwkeurigheid	3,6 + L/250 µm
Max. gewicht werkstuk	5 t
Fundering nodig	Nee, als de vloer de last kan dragen
Software	ZEISS CALYPSO, ZEISS CALYPSO navigator, ZEISS CALYPSO performance
