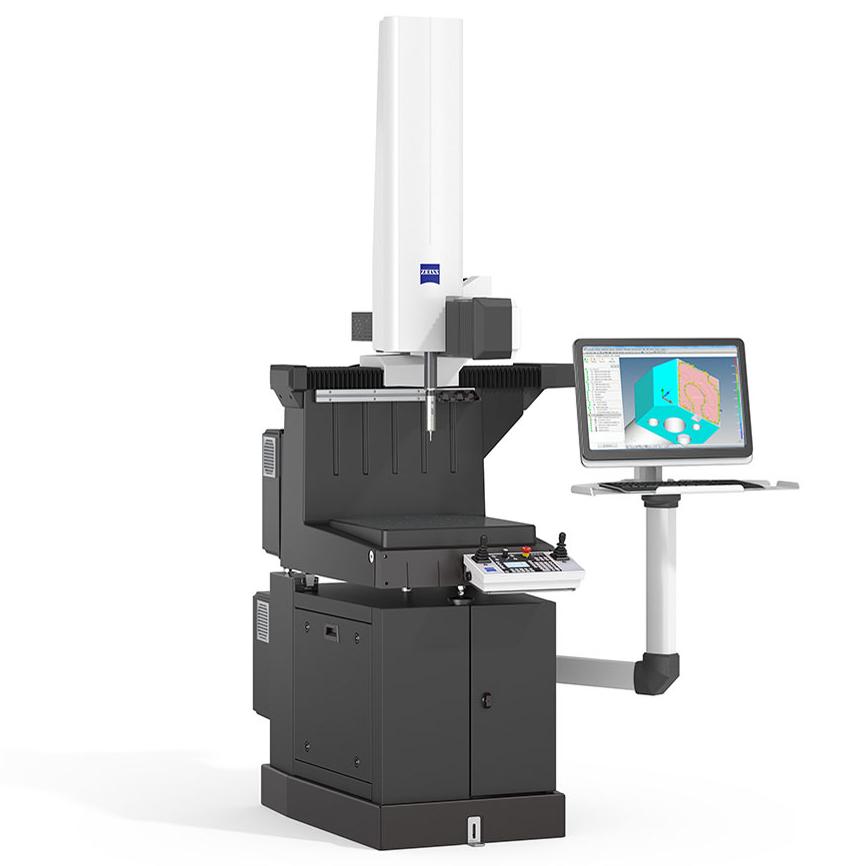

ZEISS DuraMax

De logische keuze voor de werkplaats

Kwaliteitsborging is veeleisend en de CMM-eisen zijn hoog, vooral in de productie-omgeving. ZEISS DuraMax combineert robuustheid, precisie en efficiëntie, waardoor het de perfecte keuze is voor lijnmetingen direct in je productiehal. ZEISS DuraMax laat zich niet afschrikken door zware omgevingsomstandigheden en is zelfs bestand tegen hoge temperaturen. In combinatie met de ZEIS VAST XXT-Sensor maakt hij snelle enkelpunt-metingen mogelijk, evenals het scannen van contouren en vrije-vorm oppervlakken. Een vaste meet-opstellingen is hierdoor overbodig.

Robuust ontwerp voor productie-omgevingen
Hoge precisie onder variabele omstandigheden
Geavanceerde scan-technologie

Alle voordelen in een oogopslag

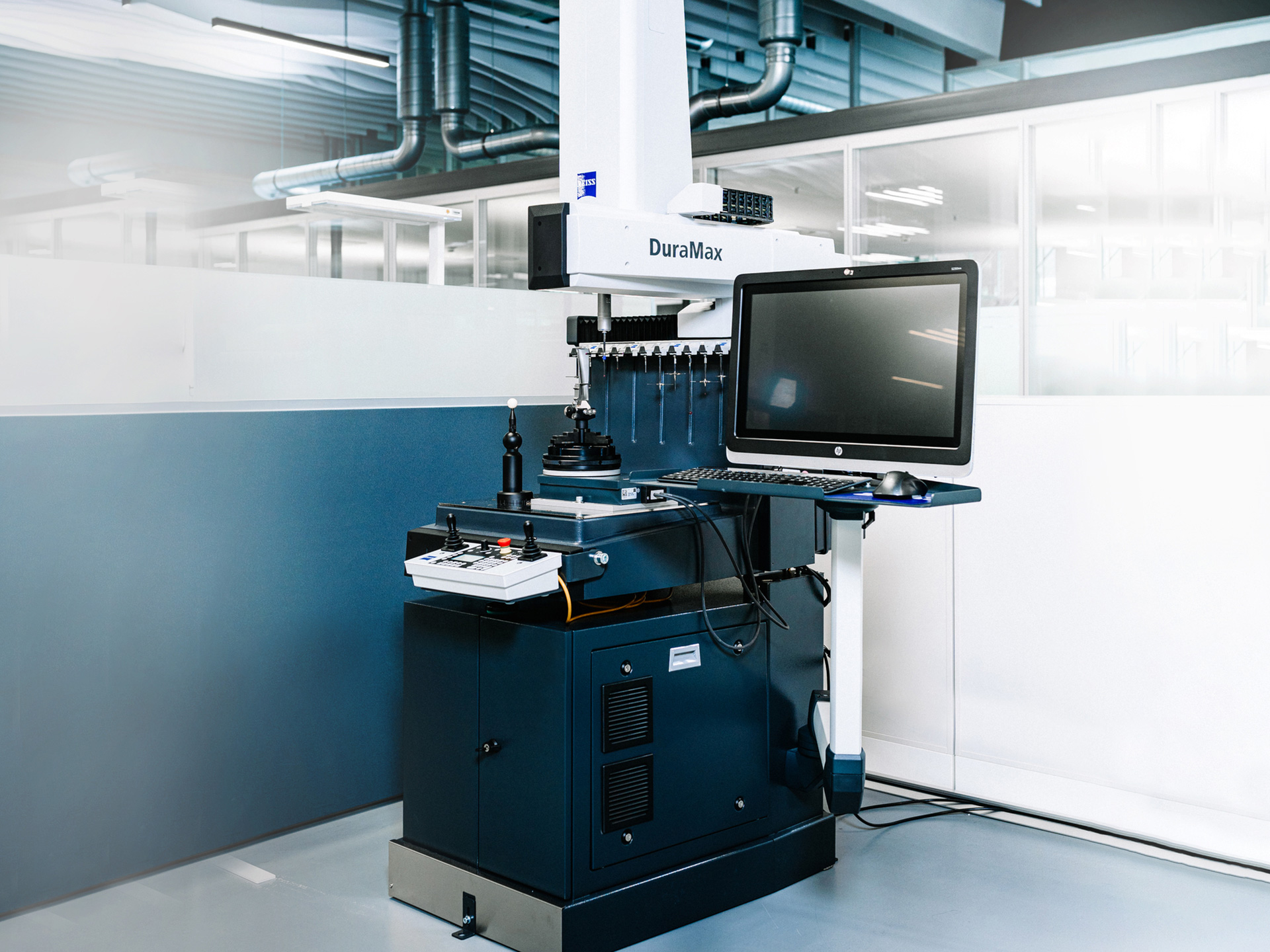

Efficiëntie

Optimale verhouding meetvolume/voetafdruk
Ruimtebesparend ontwerp voor een kleine voetafdruk

Royaal en gemakkelijk toegankelijke meetomvang

Laden van drie kanten en van bovenaf

Geen perslucht nodig

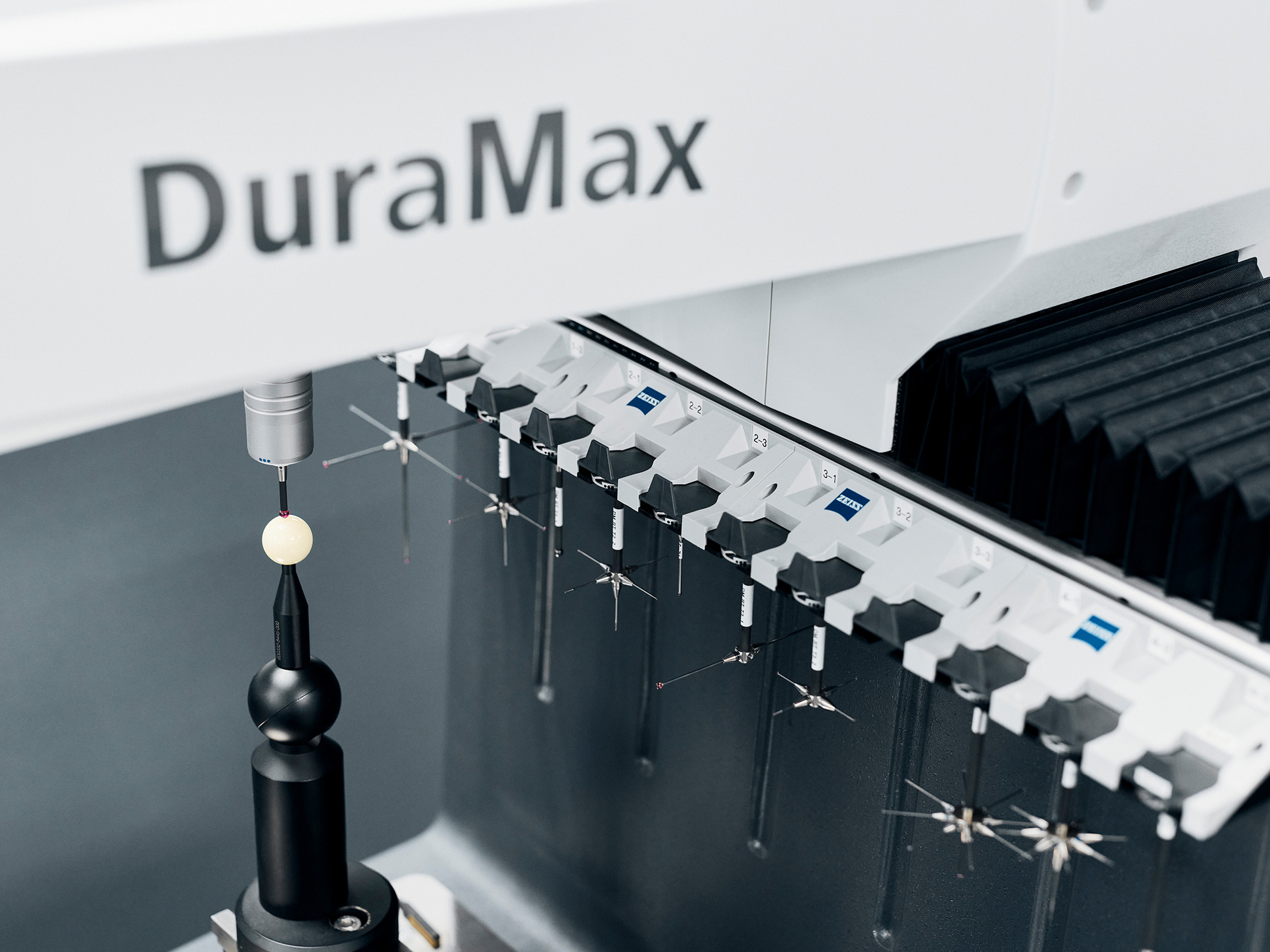

Snelheid

Kortere bedieningstijden en snelle metingen
Snel scannen met ZEISS VAST XXT

Enkelpunt-metingen met ZEISS VAST tasters

ZEISS Duplex System voor verhoogde verwerkingssnelheid

Vierassige meting met draaitafel
Precisie

Precieze resultaten, zelfs in zware omstandigheden
Bescherming tegen stof en vocht

IP54 ShopFloor-voet

Thermische stabiliteit door glaskeramische schalen

Lineaire aandrijfmoer en kogellager-geleidingssysteem met afgedekte geleiding in alle assen

Standaard passieve trillingsdemping

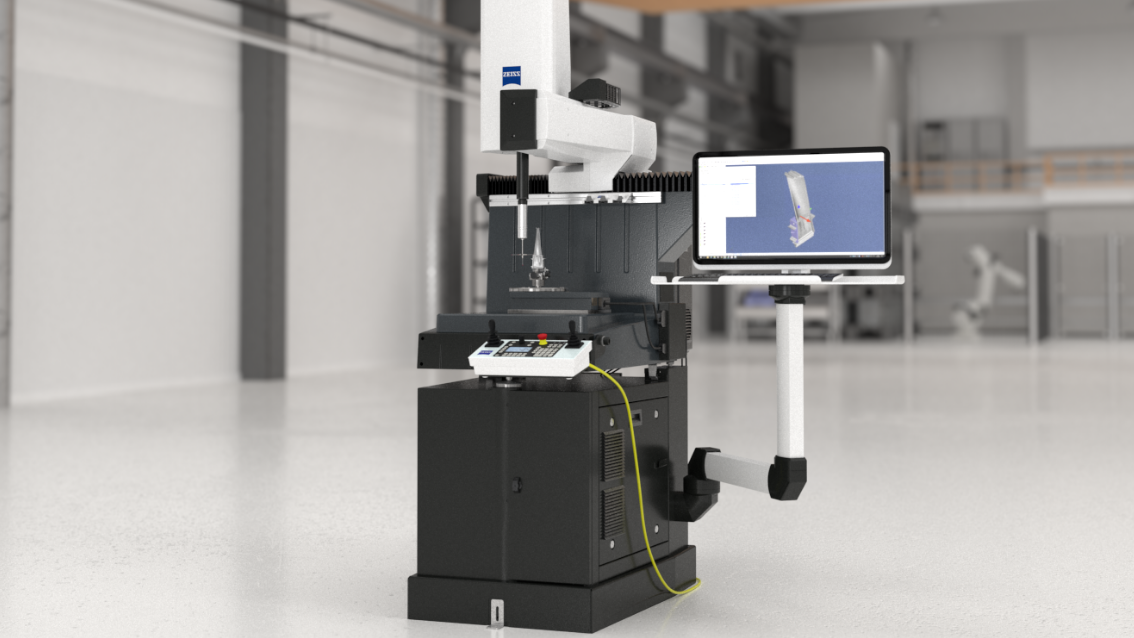

Klik op de cirkel in de afbeelding voor meer details.

Volledig uitgerust voor jouw meet-uitdagingen

Ontdek de unieke kenmerken van ZEISS DuraMax

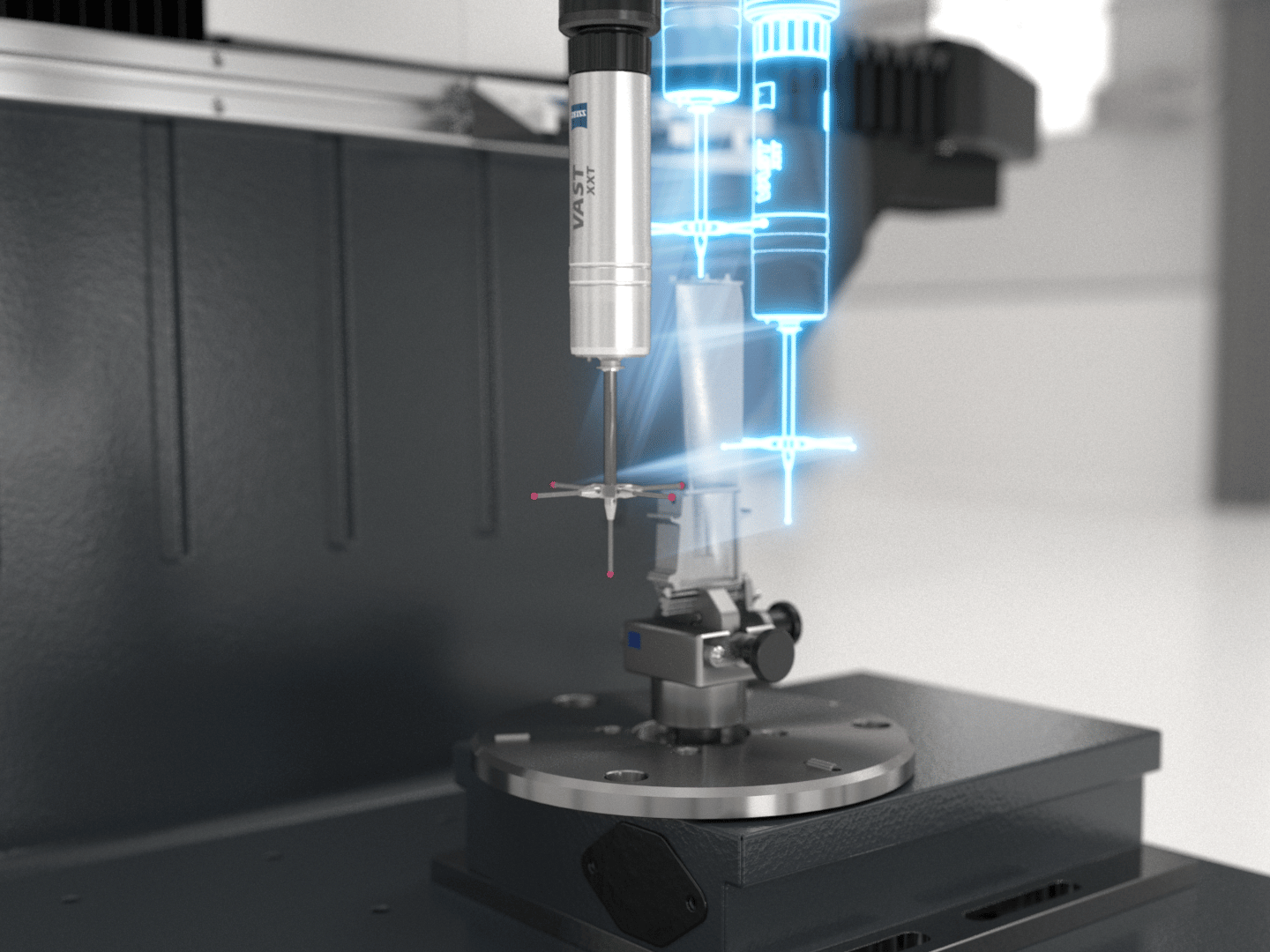

ZEISS VAST XXT

ZEISS VAST XXT maakt enkelpunt-meting en scannen mogelijk. Dit biedt een optimale productiviteit met stabiele resultaten. De scan-technologie maakt het mogelijk om een enorm hogere puntdichtheid te meten en dus een betere evaluatie van grootte, vorm en positie-tolerantie. Met een breed spectrum aan styli kun je complexere vormen op meer producten meten.

Meer informatie

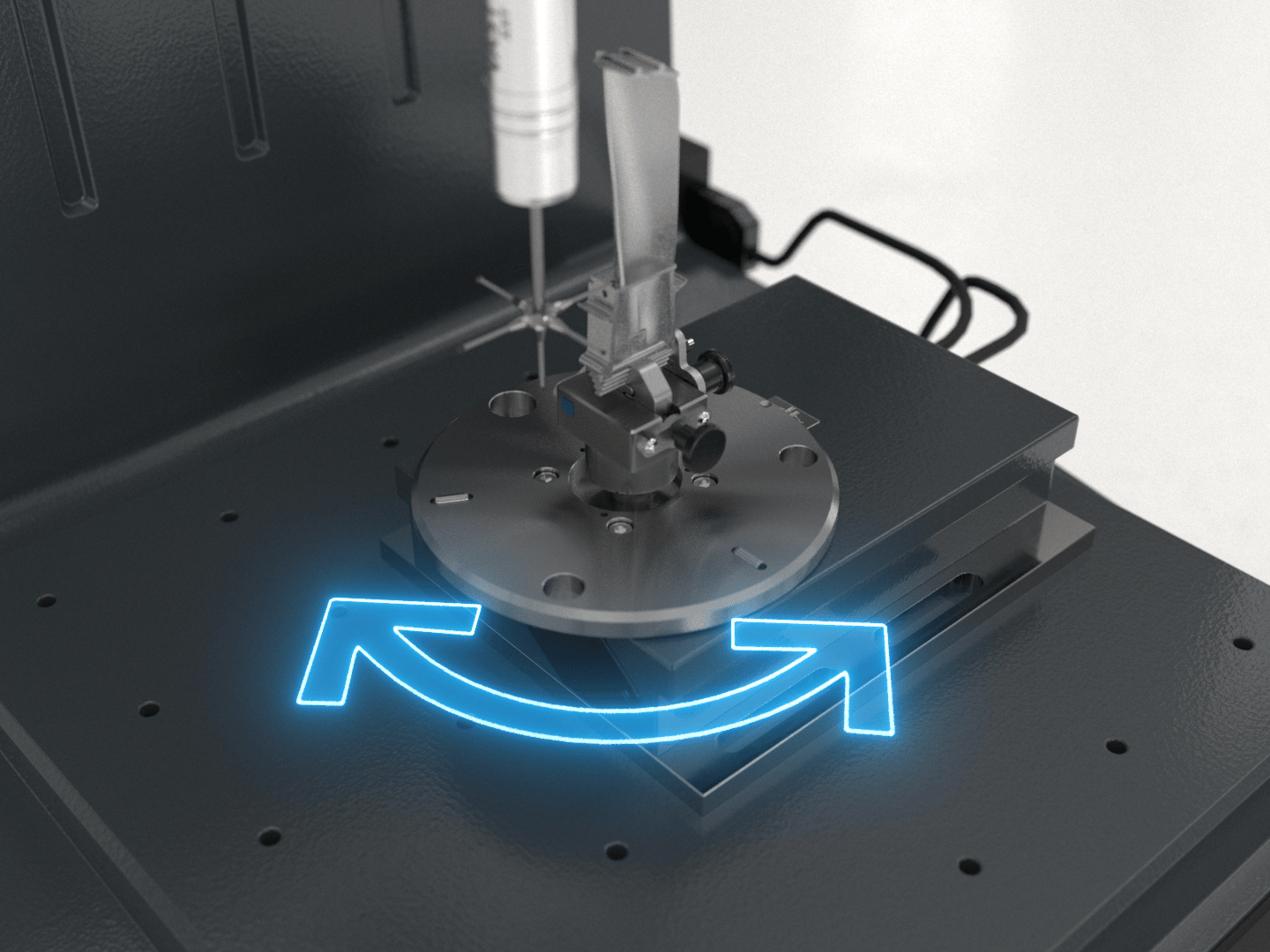

Draaitafel

In combinatie met de optionele draaitafel krijg je nog meer flexibiliteit voor rotatie-symmetrische kleine onderdelen. Hierdoor kun je complexe taken meten met een vierde as. Dit vermindert niet alleen de complexiteit van stylus-systemen, maar ook de bedieningstijd door minder wisselingen van tasters.

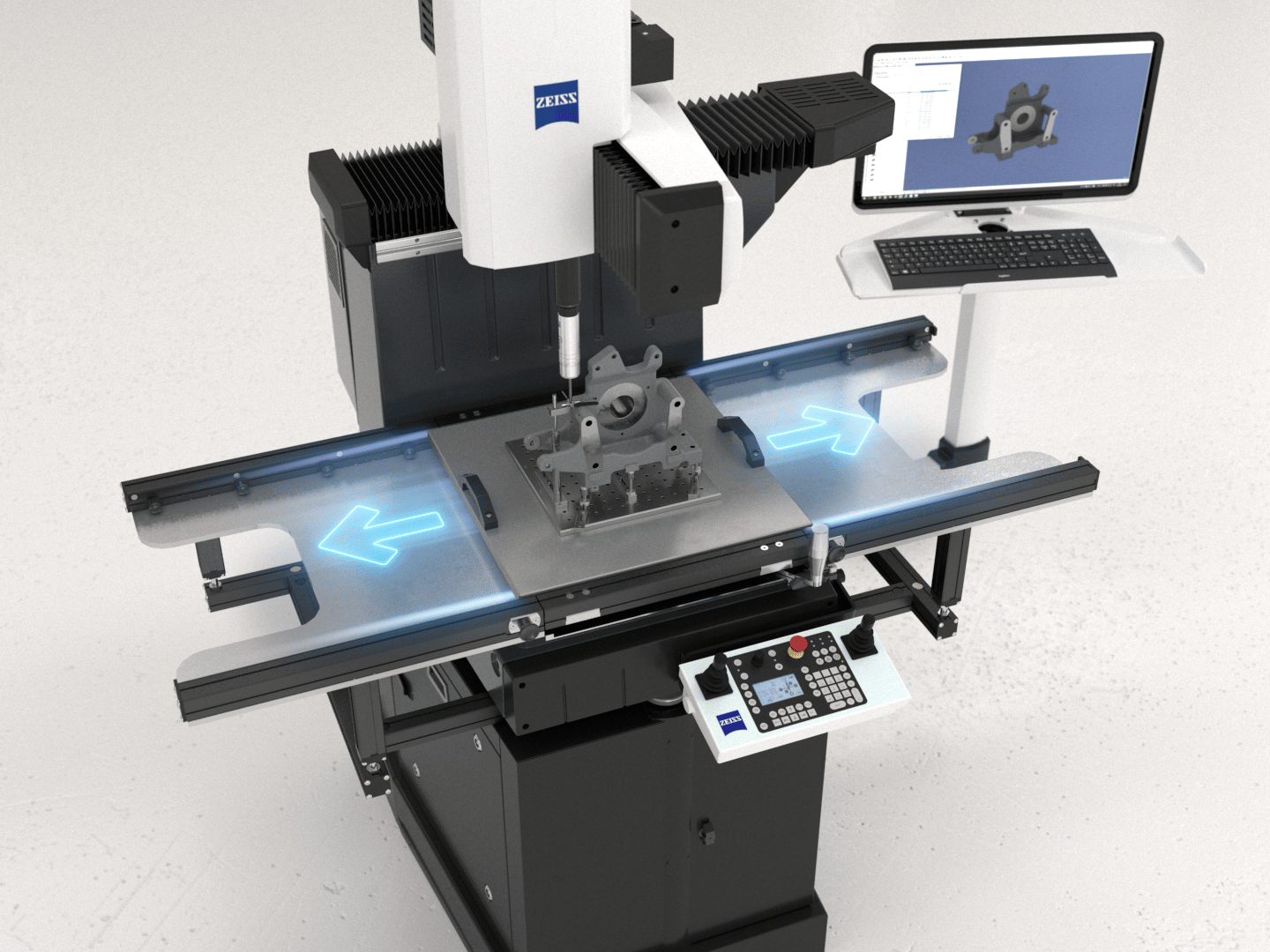

Accessoires

De ZEISS Integration Series maakt flexibele uitbreiding van je meetoplossing mogelijk voor optimale integratie in je bestaande processen en een verhoging van de productiviteit en verwerkingssnelheid.

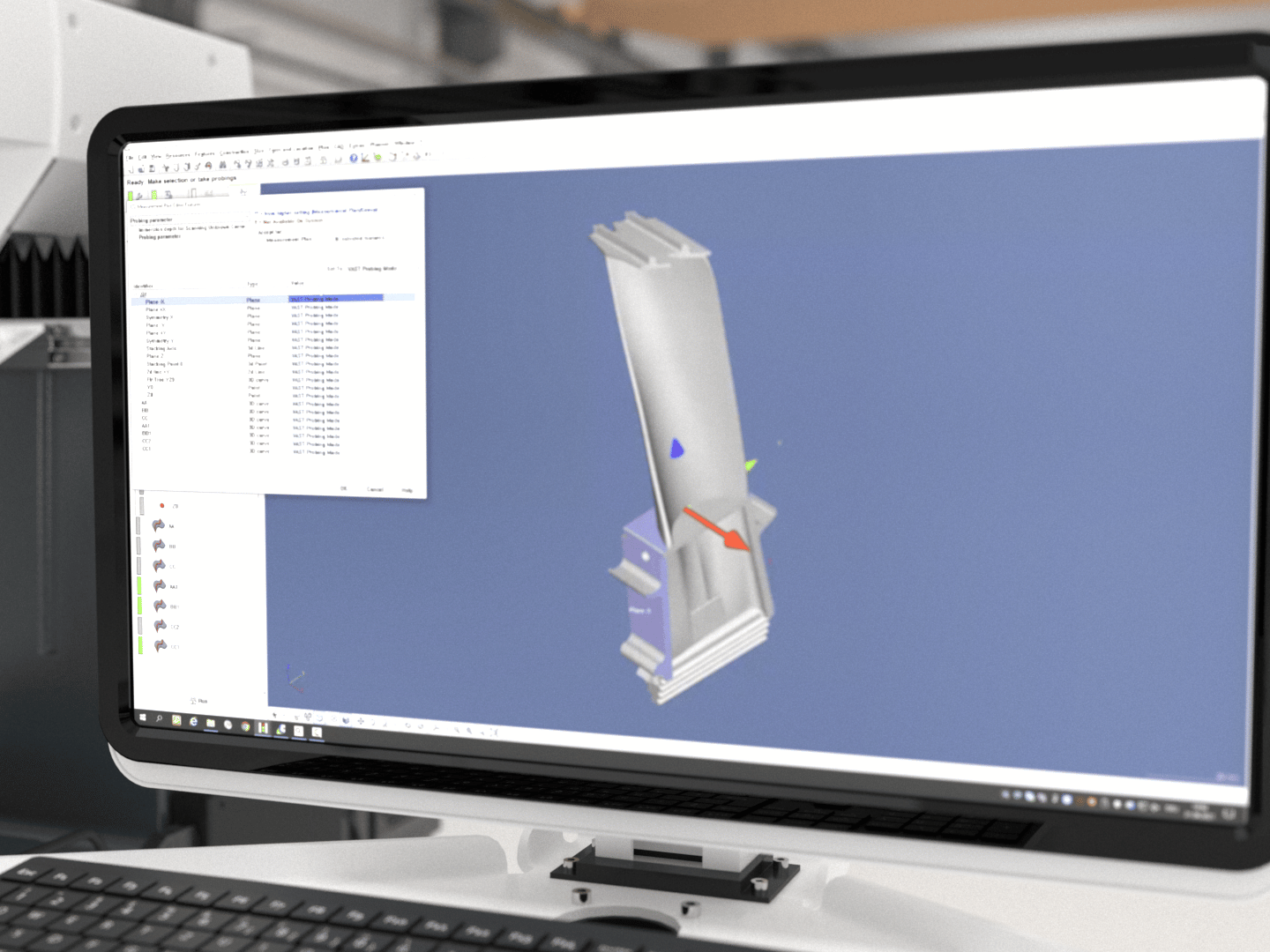

ZEISS Calypso

De intuïtieve software ZEISS CALYPSO biedt een hoge mate van flexibiliteit voor verschillende meettaken. Tevens maakt de ZEISS CALYPSO eenvoudige programmering mogelijk. Met de enkelpunt-modus voor ZEISS DuraMax kun je de tactiele sensor nu ook gebruiken in de ZEISS VAST tastmodus. Hierdoor bespaar je tot 25-80% meettijd, afhankelijk van de taak.

Meer informatie

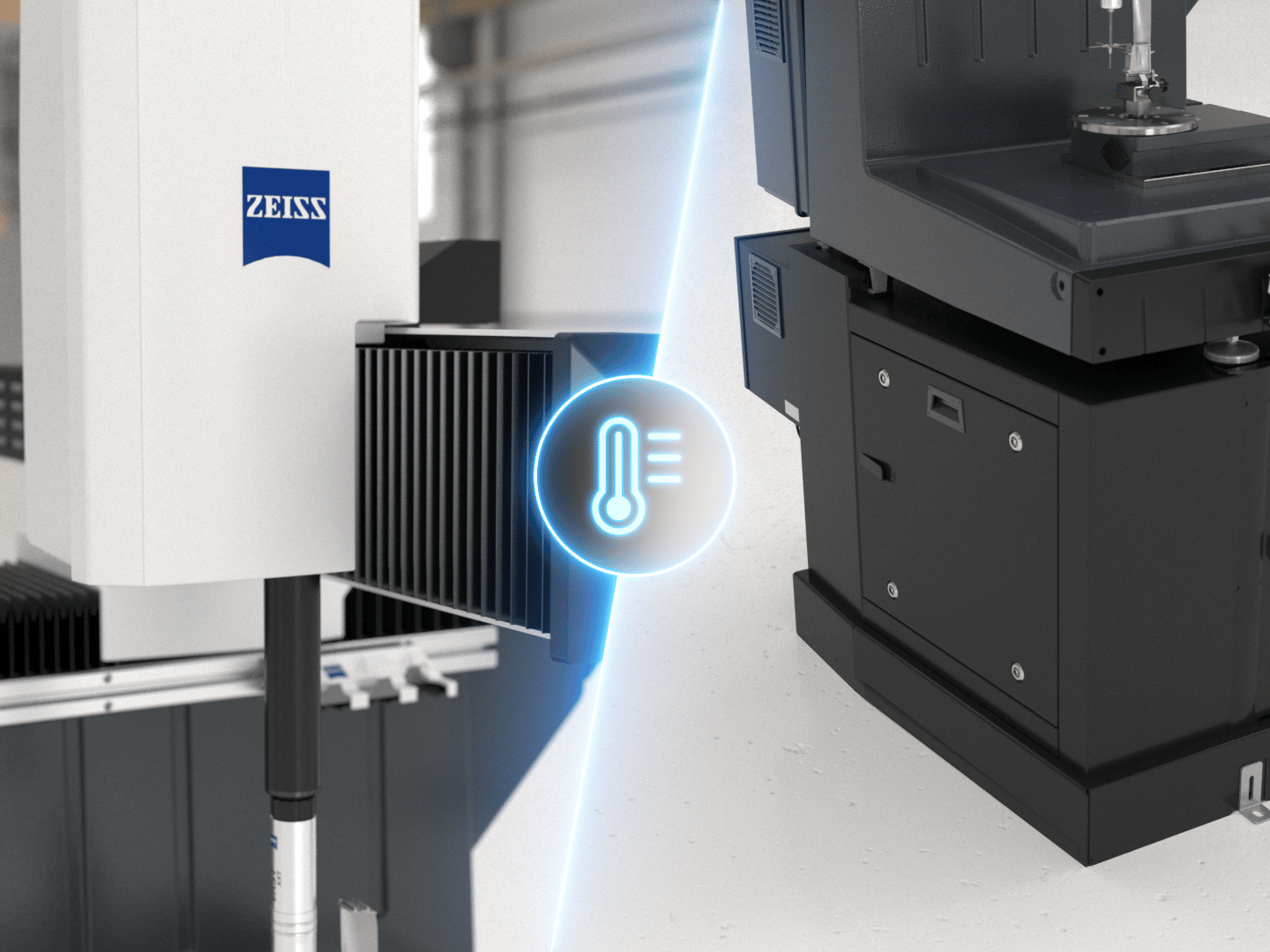

Temperatuur-weerstand

Alle assen zijn uitgerust met glaskeramische schalen. Deze zetten niet uit bij toenemende temperatuur, waardoor stabiele metingen mogelijk zijn bij temperaturen van +18 °C tot +30 °C. De IP54-voet beschermt de computerhardware.

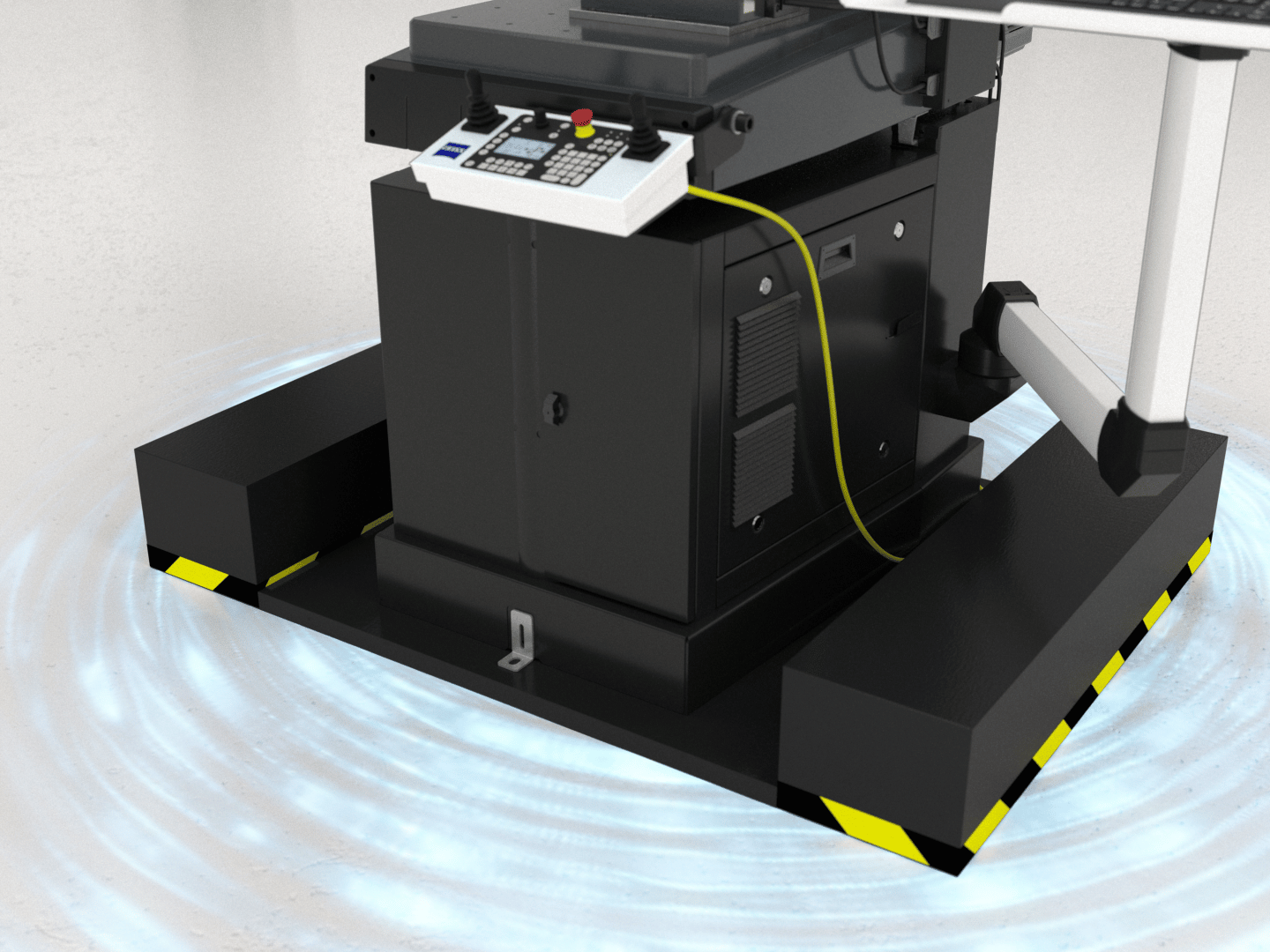

Pneumatische trillingsisolatie

De optionele pneumatische trillingsisolatie voorkomt de invloed van grondtrillingen op meetresultaten en zorgt voor automatische niveau-regeling. Het kan ook achteraf worden aangepast voor ZEISS DuraMax en ZEISS O-INSPECT.

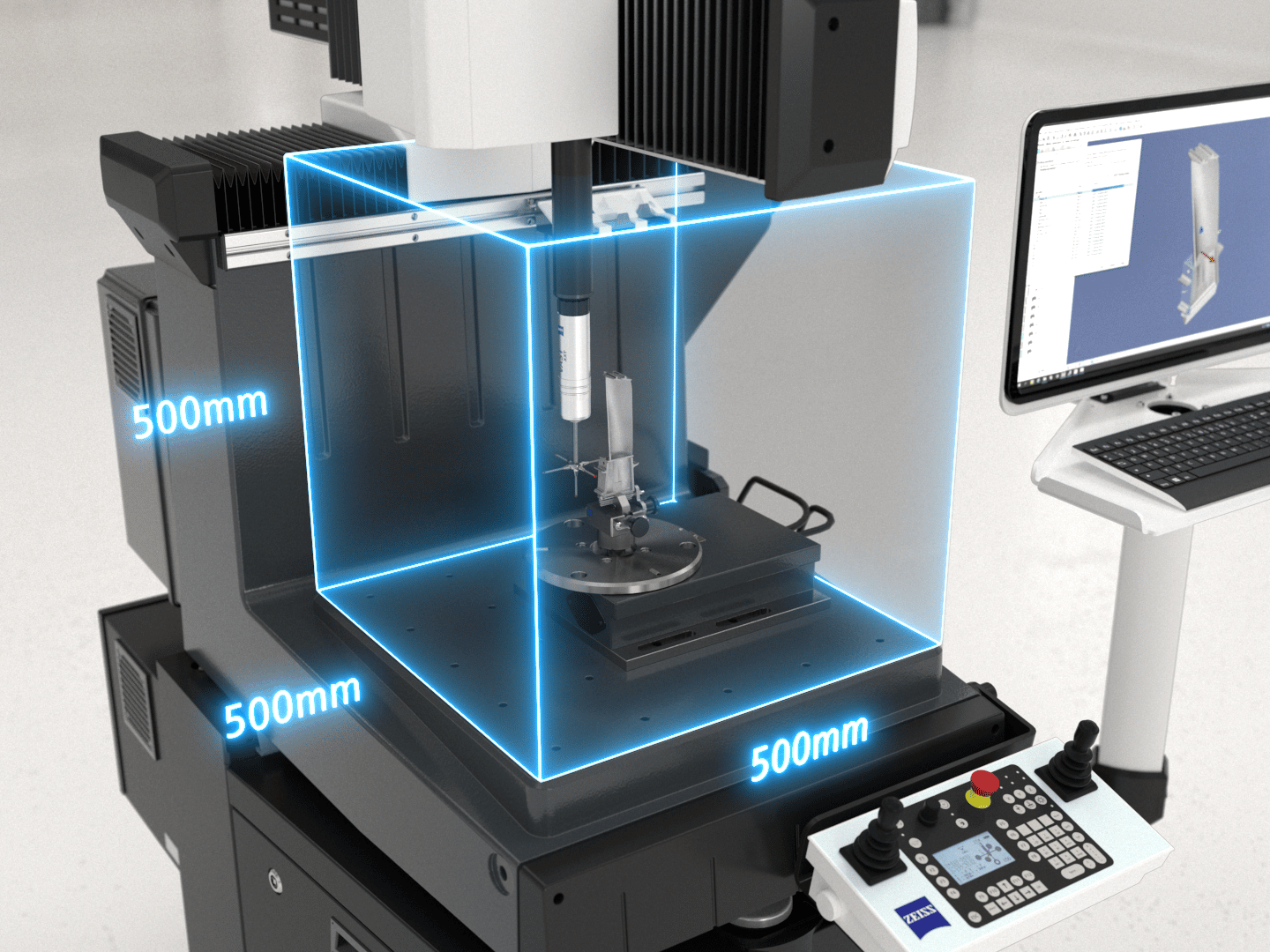

Meetvolume

ZEISS DuraMax biedt een onovertroffen verhouding tussen meetvolume en voetafdruk. Optimale toegankelijkheid, een duidelijk zicht in de meetomvang en laden op een optimale werkhoogte verbeteren de ergonomie, veiligheid en verkorten de bedieningstijd.

Nog minder temperatuurgevoelig, nog robuuster

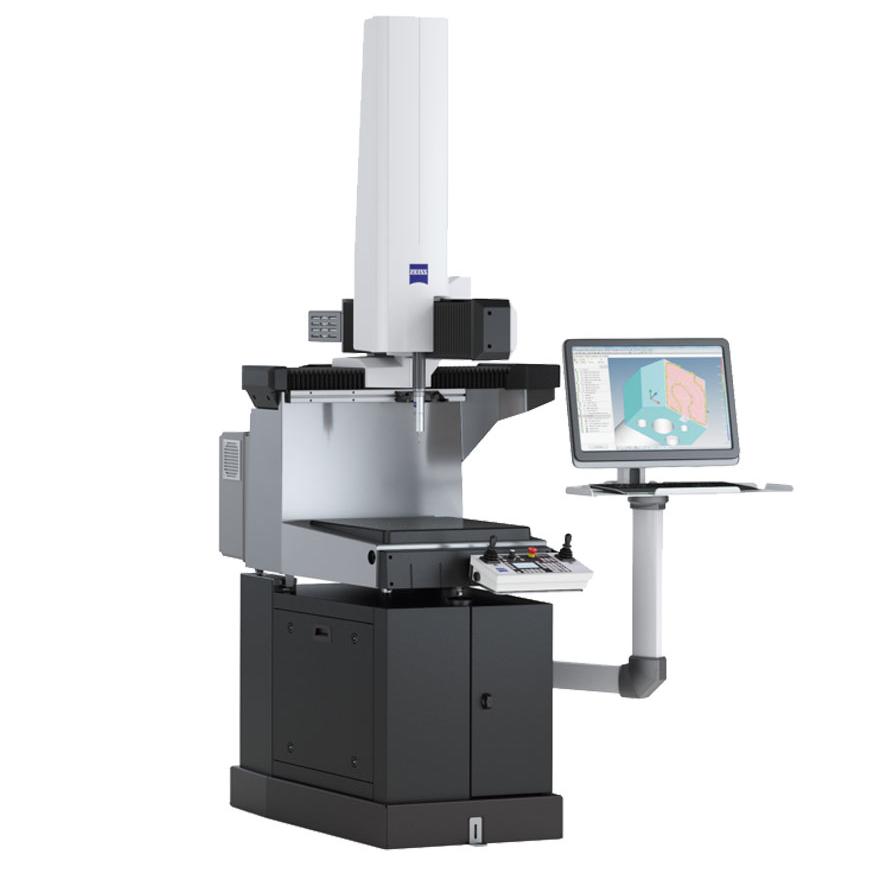

ZEISS DuraMax HTG

ZEISS DuraMax HTG biedt het breedste temperatuurbereik met de hoogste temperatuurgradiënt en kan zowel op de productielocatie als in automatiseringssystemen worden gebruikt. Dit zorgt voor meer flexibiliteit omdat je meettaken kunt uitvoeren onder hoge omgevingsinvloeden.

Hoogtepunten

Precieze meting bij hoge temperaturen
ZERODUR® schaalt voor kleinst mogelijke warmte-uitzetting
Temperatuursensoren voor correctie van de werkstuktemperatuur
Extra filterkussens in de X- en Y-as ter bescherming tegen vuil en stof

Bekijk hoe je ZEISS DuraMax effectief gebruikt

Snel enkelpunt-tastsysteem

ZEISS DuraMax met ZEISS VAST tastsysteem (ZEISS ZVp) biedt het voordeel van kortere meettijden en dus lagere bedrijfskosten. Met de ZVp-modus is het mogelijk om de meettijd van enkelpunt aftasten tot 30% te verkorten.

Inhoud van derden geblokkeerd

De videospeler is geblokkeerd vanwege uw trackingvoorkeuren. Om de instellingen te wijzigen en de video af te spelen, dient u op de onderstaande knop te klikken en in te stemmen met het gebruik van "functionele" trackingtechnologieën.

12.12.2021

Minimal wear due to maximum quality

Automotive supplier Pankl Racing Systems successfully meets the increasing demands on precision with diamond scanners from ZEISS

Meer lezen

03.07.2018

Productie versneld, kosten verlaagd

Volkswagen versnelt de kwaliteitsborging van de motorproductie door ZEISS DuraMax te gebruiken.

Meer lezen

ZEISS Integration Series: Passende oplossingen voor elke meettaak

Het productassortiment van de ZEISS Integration Series maakt flexibele uitbreiding van jouw meetoplossing mogelijk. Dit voor optimale integratie in bestaande processen en voor een verhoging van de productiviteit en verwerkingssnelheid.

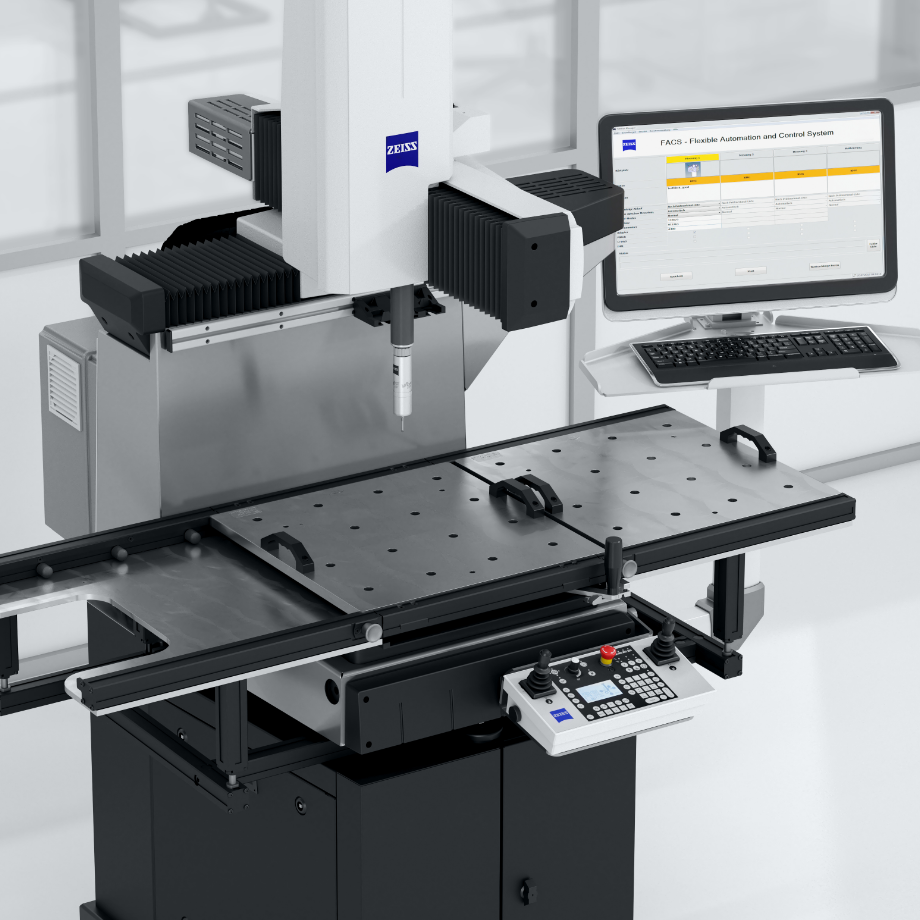

Duplexsysteem

Het duplexsysteem voor ZEISS DuraMax verbetert het machinegebruik, omdat de werkstukken parallel aan het meetproces kunnen worden op- en afgeklemd. Bovendien verbetert het systeem de ergonomie en voorkomt het schade aan de meet-sensoren

Instelling tijdens het meetproces

Geoptimaliseerd CMM-gebruik
Hoge verwerkingssnelheid van werkstukken

Meer informatie

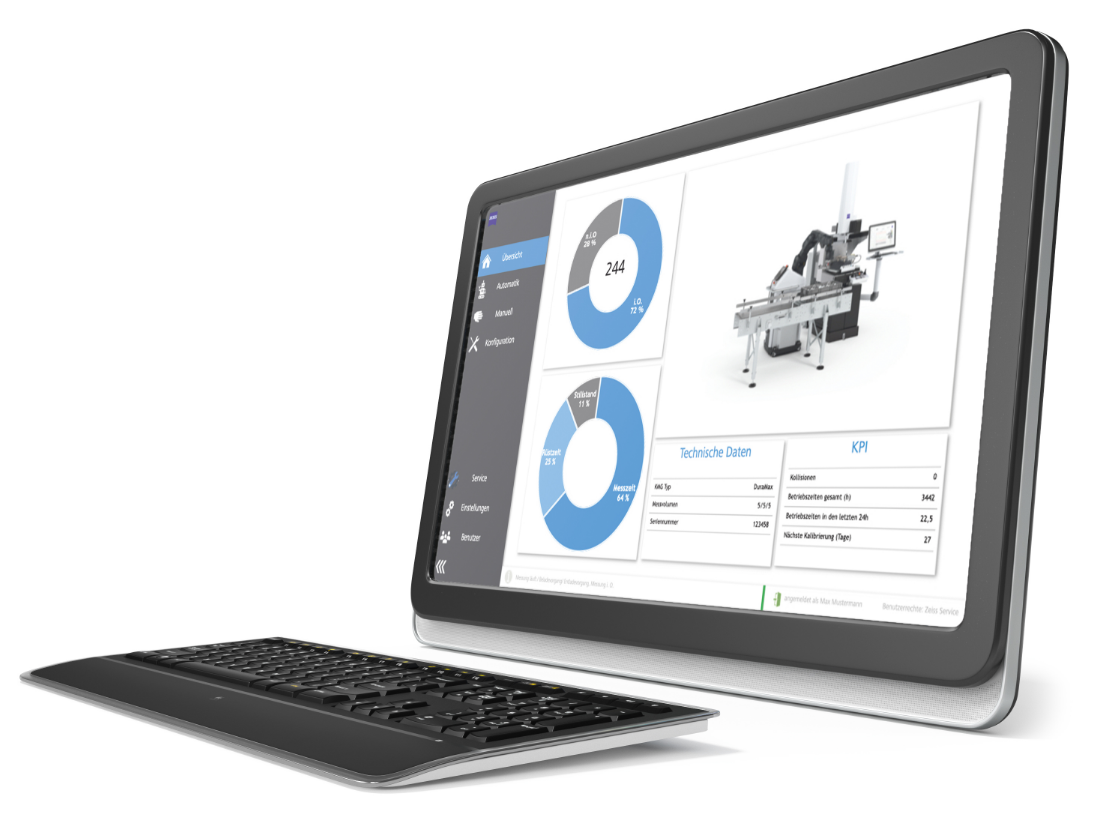

Automatiseringsinterface

Met de ZEISS Automation Interface kun je het meetapparaat eenvoudig automatiseren zonder enige technische inspanning. Naast het starten van meetplannen en het geven van feedback over meetresultaten of machinestatus, kun je met de toepassing ook randapparatuur van de CMM besturen. De interface is ook vooraf geconfigureerd met alle producten in de ZEISS Integration Series. Zo kan bijvoorbeeld de besturing van automatische fixturen of de pallet-toevoer moeiteloos worden geconfigureerd met slechts een paar klikken. Individuele fixturen die door jou zijn ontwikkeld, kunnen ook worden bestuurd via configuratie.

Eenvoudige automatisering van de CMM-periferie

Gestandaardiseerde communicatie-interfaces: OPC UA, Profinet, EthernetIP
Dankzij het gebruiksvriendelijke beheer kunnen fabrieksoperators, meettechnici, afstellers of service-collega's precies zien wat ze nodig hebben
Kan zowel automatisch als handmatig worden gebruikt, zelfs door ongetrainde operators
Eenvoudige configuratie door rechtstreeks te klikken via de gebruikersinterface: zonder complexe programmeerbare logische eenheid
Efficiënte inbedrijfstelling met lage projectrisico's en lage kosten

Meer informatie

Technische specificaties

	DuraMax	DuraMax HTG
Meetomvang	500 x 500 x 500^mm3	500 x 500 x 500^mm3
Meetfout lengte E0 in μm E0/E40 in µm MPE volgens ISO 10360-2:2009	2,4 + L/300 18°C - 22°C	2,2 + L/300 18°C - 22°C
Uitgebreid temperatuurbereik (ZEISS TVA 1) E0/E40 in µm	2,7 + L/250 18°C - 26°C	2,5 + L/250 18°C - 26°C
Uitgebreid temperatuurbereik (ZEISS TVA 2) E0/E40 in µm	2,9 + L/200 18°C - 30°C	2,7 + L/200 18°C - 30°C
Uitgebreid temperatuurbereik (ZEISS TVA 3) E0/E40 in µm	niet beschikbaar	3,9 + L/100 15°C - 40°C
Software	ZEISS CALYPSO	ZEISS CALYPSO
Tactiele sensor	VAST XXT TL 3	VAST XXT TL 3
Lengte stylus	radiaal tot 65 mm (ster-stylus)	radiaal tot 65 mm (ster-stylus)
Diameter tastersysteem	0,3 - 8 mm	0,3 - 8 mm

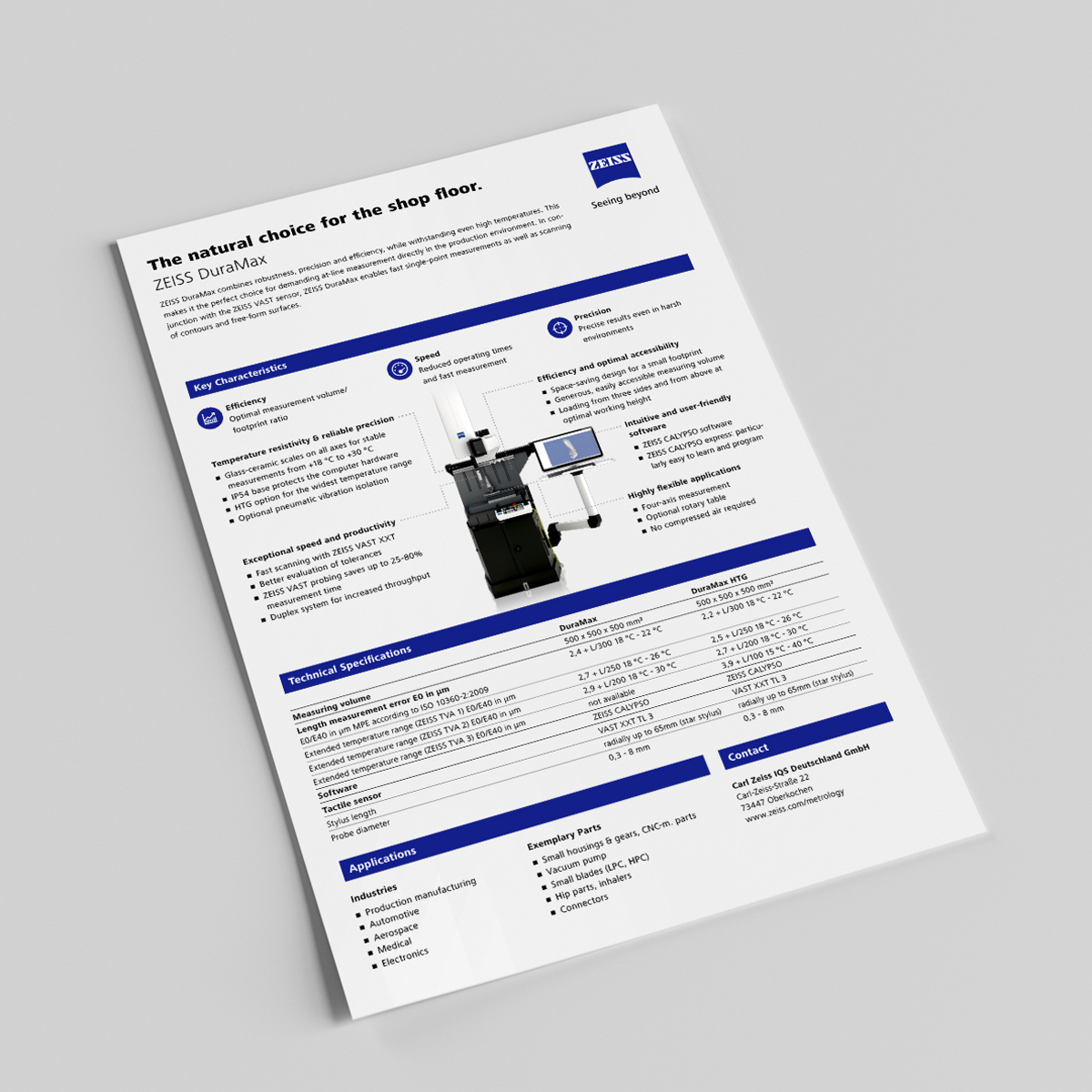

Alle informatie over ZEISS DuraMax in één oogopslag
