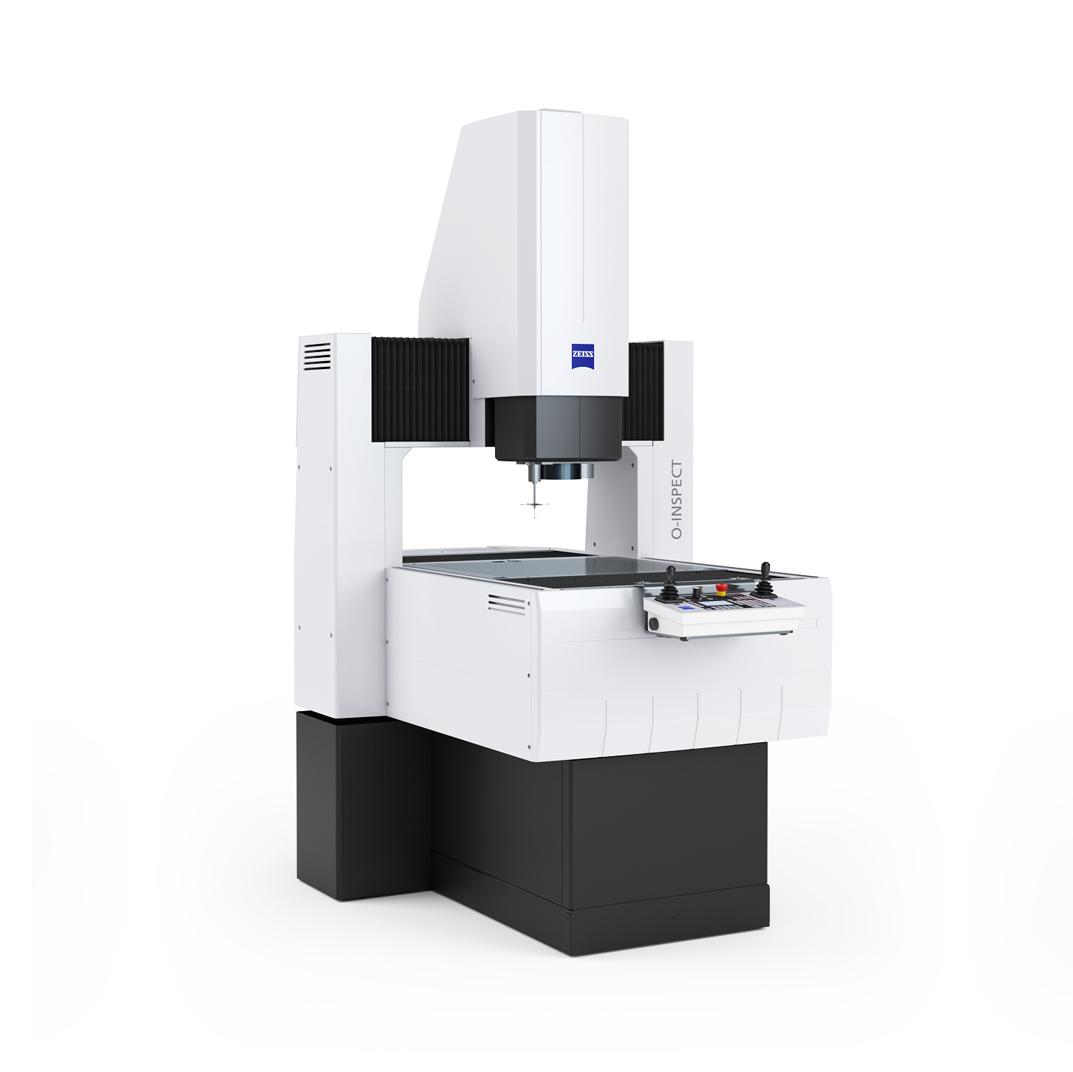

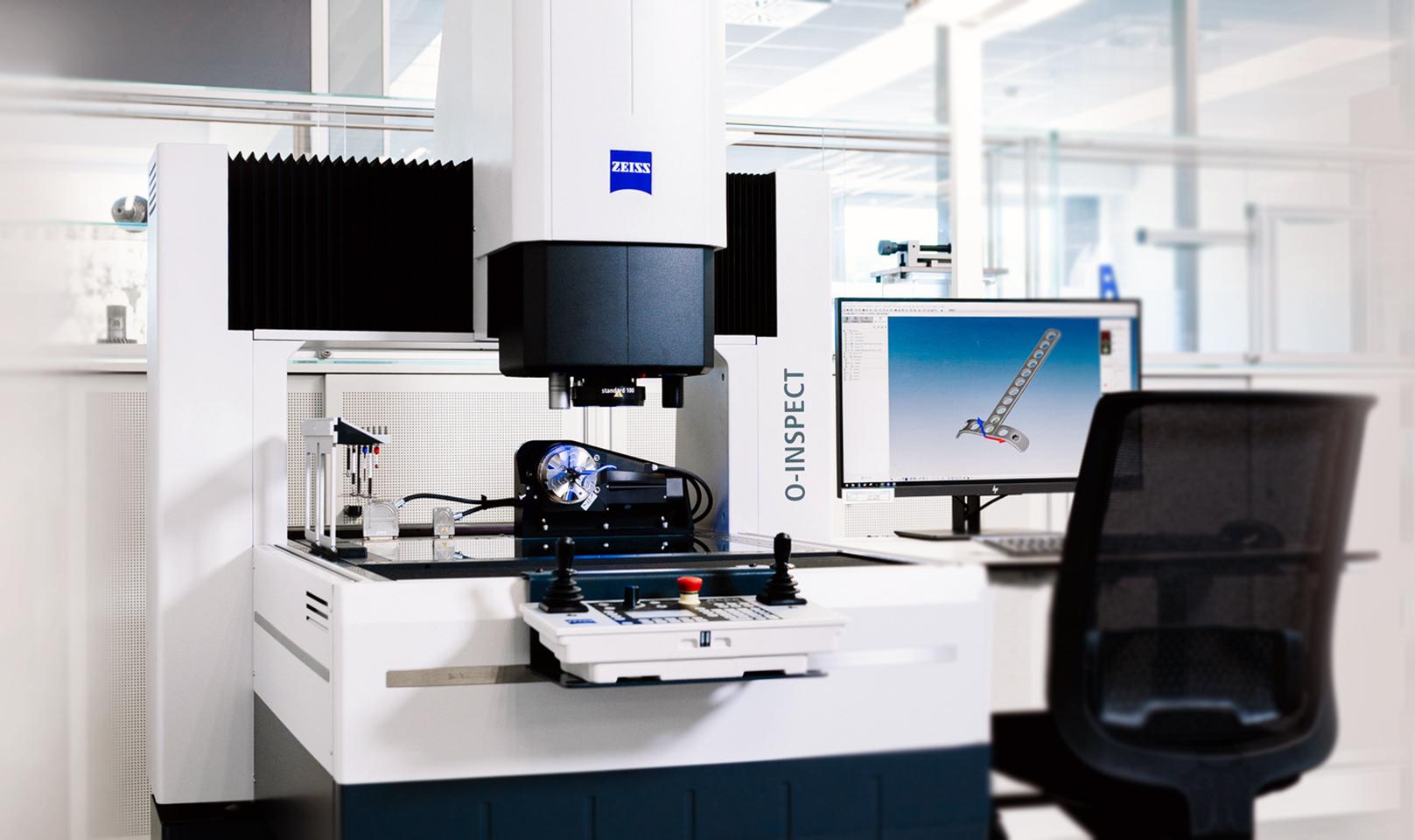

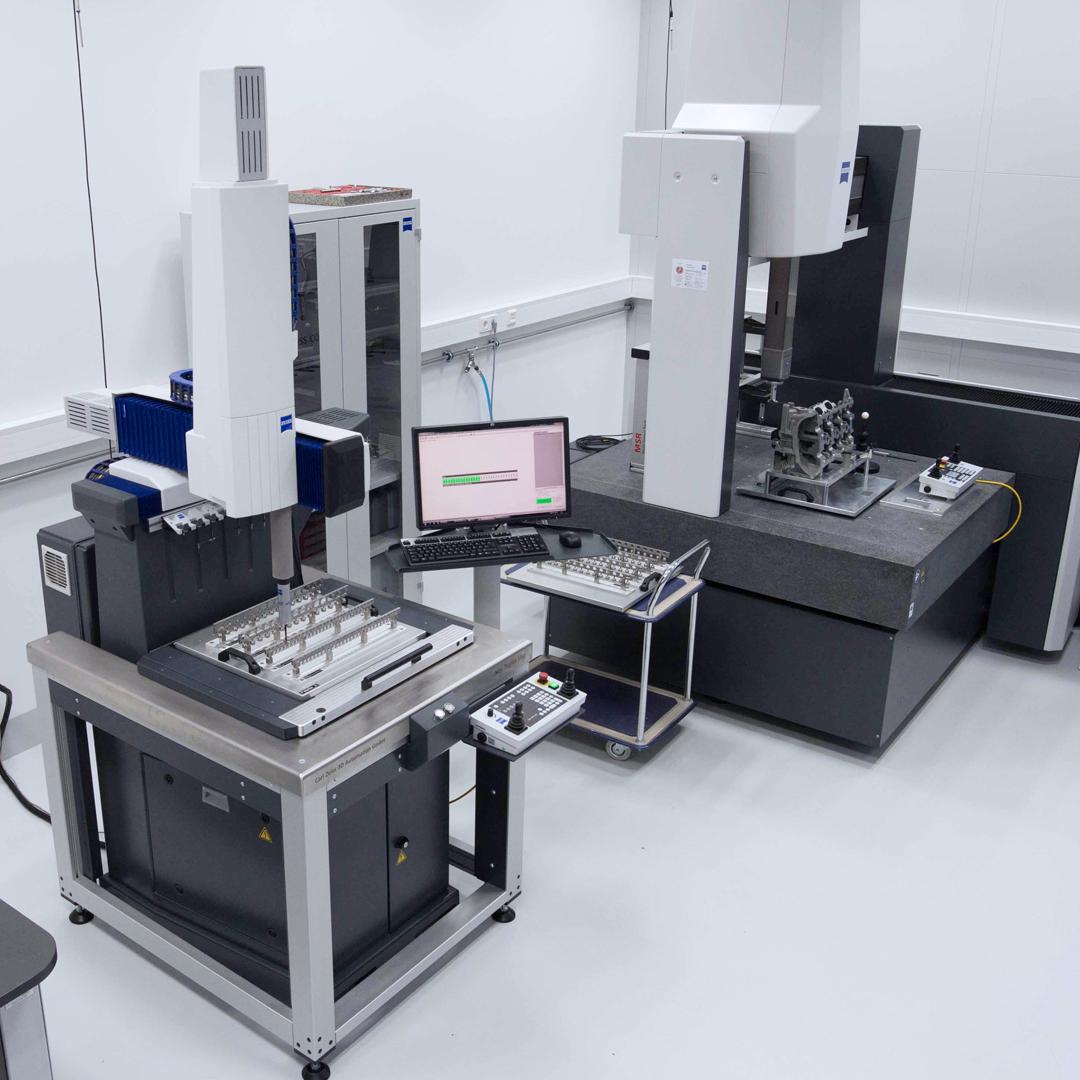

ZEISS O-INSPECT

De optische oplossing met de juiste touch

Met ZEISS O-INSPECT multisensor-meetmachines kan elk kenmerk optimaal worden gemeten in overeenstemming met ISO-10360 - optisch of via contact.

Groot gezichtsveld met hoge beelddefinitie
Snelle en precieze tactiele 3D-metingen
Optische metingen voor gevoelige oppervlakken
Hogere betrouwbaarheid in minder tijd

Kenmerken

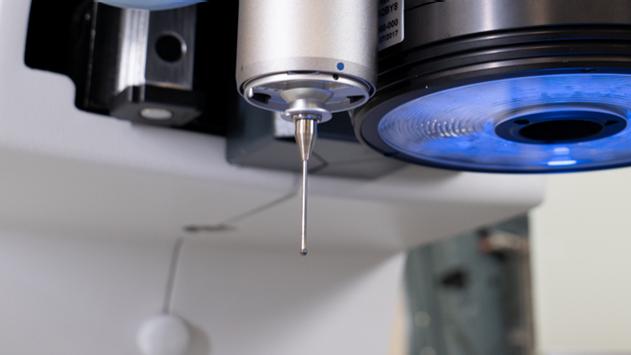

Snelle en precieze tactiele 3D-metingen

ZEISS VAST XXT maakt scannen met hoge nauwkeurigheid mogelijk door een groot aantal meetpunten op te nemen in één enkele beweging - uniek in deze apparatuurcategorie.

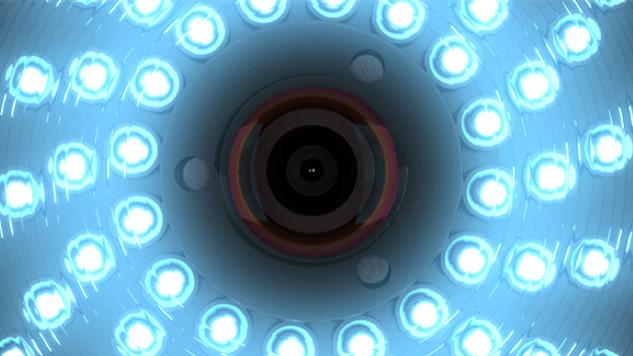

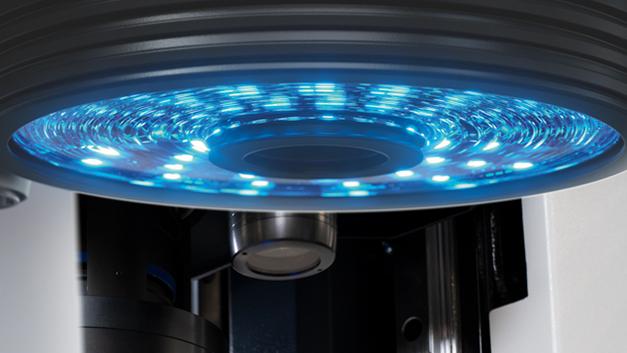

Ringlicht

De ringverlichting bestaat uit vier ringen met zestien blauwe en zestien rode LEDs die afzonderlijk kunnen worden aangestuurd in acht segmenten. Samen met de gesynchroniseerde optiek stellen de kleuren-LEDS de operator in staat om storend omgevingslicht weg te filteren en bijvoorbeeld gekleurde materialen met een hoog contrastniveau te verlichten.

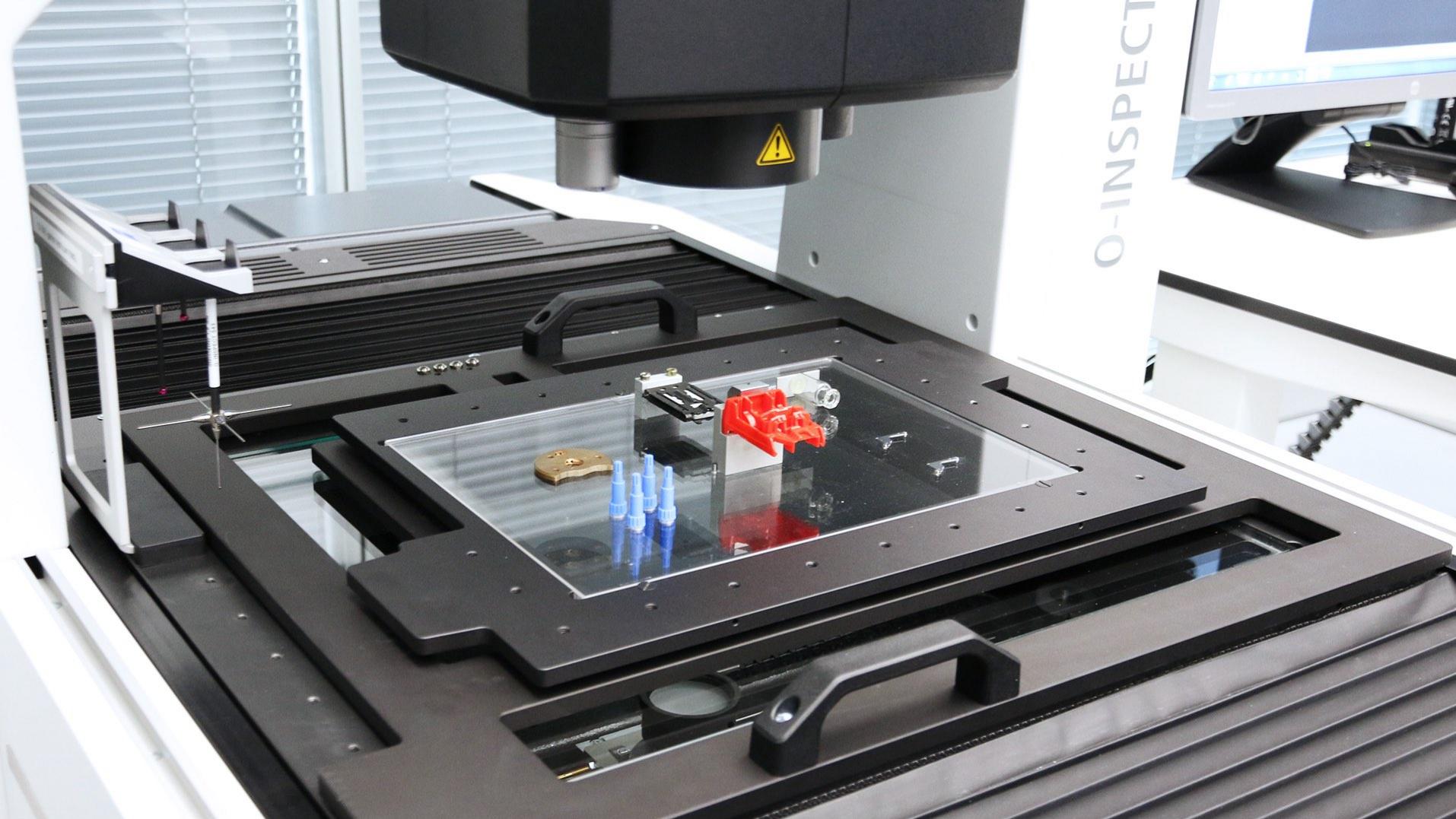

Hogere betrouwbaarheid in minder tijd

Dankzij het geïntegreerde palletsysteem met een interface voor automatische temperatuurregistratie kunt u tijd besparen en tegelijkertijd een grotere betrouwbaarheid garanderen.

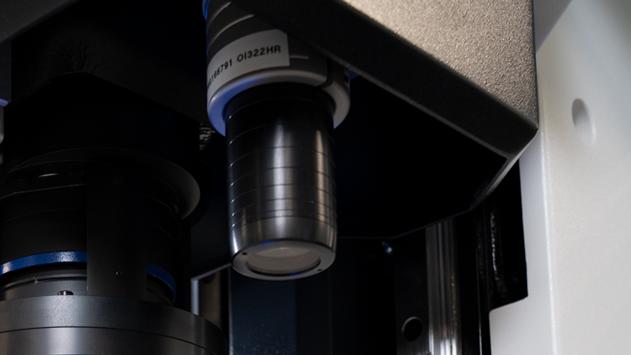

Optische metingen voor gevoelige oppervlakken

ZEISS DotScan maakt contactloos vastleggen van werkstuktopografie mogelijk. Beschikbaar als optie wanneer u gevoelige, reflecterende of contrastarme oppervlakken hebt die het moeilijk maken om andere sensoren te gebruiken.

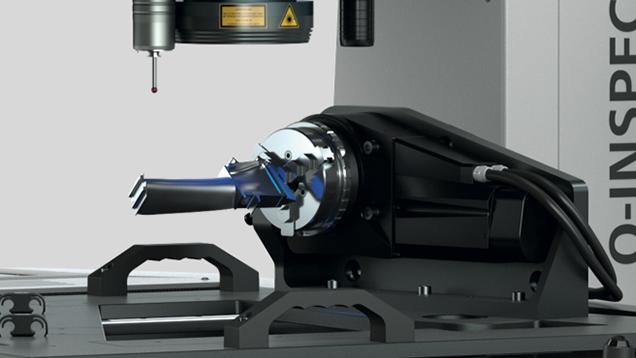

Nauwkeurigheid van alle kanten

De optionele draaitafel breidt ZEISS O-INSPECT uit met een programmeerbare rotatieas, waardoor kenmerken van alle kanten kunnen worden geïnspecteerd. U hebt de optie om het in een pallet te integreren om verschillende locaties te bereiken en de configuratietijd te verkorten.

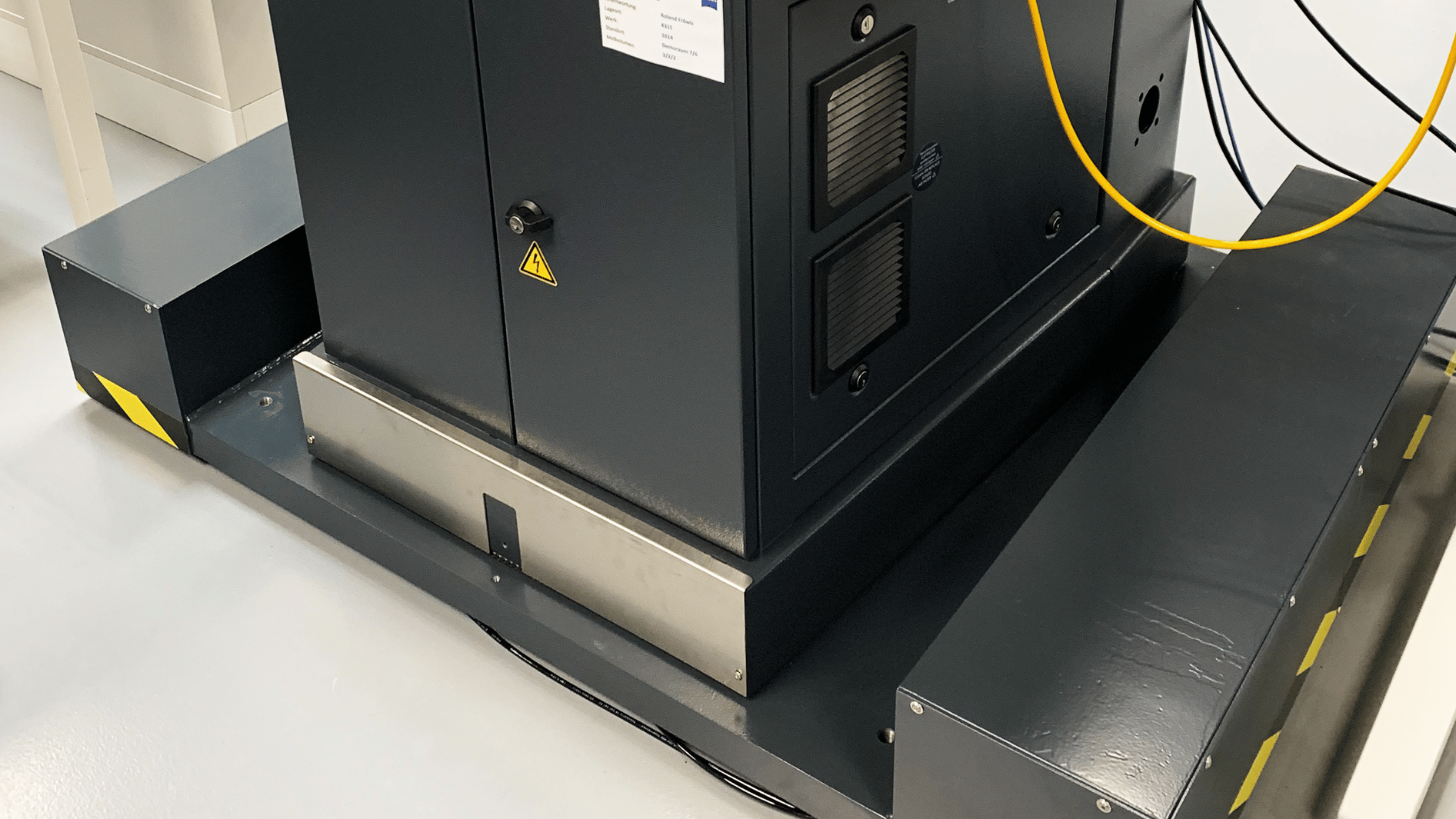

Onnauwkeurigheden in metingen verminderen

Grondtrillingen zijn op elke installatielocatie in verschillende mate aanwezig en kunnen leiden tot verkeerde metingen.Dit kan worden verholpen met de optie voor pneumatische trillingsisolatie. De achteraf aan te brengen pneumatische trillingsisolatie is verkrijgbaar voor alle drie de maten. Essentieel voor toepassingen met de scout 240-sensoroptie.

Groot gezichtsveld met hoge beelddefinitie

ZEISS Discovery.V12-camerasensor biedt variabele vergroting. Verschillende sensoropties standaard 100, scout 160 en scout 240 maken een hogere resolutie mogelijk voor het vastleggen van zelfs de kleinste details.

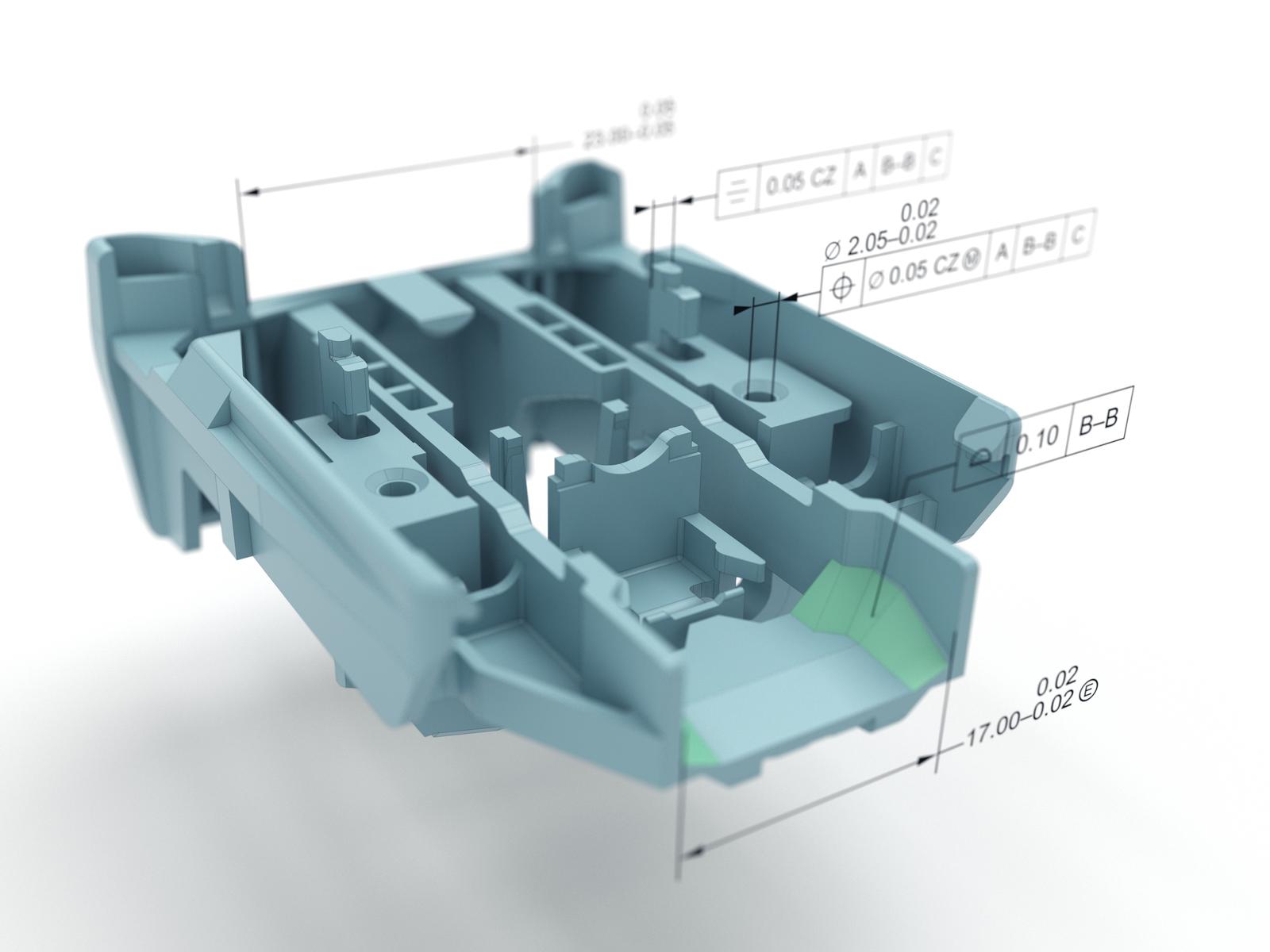

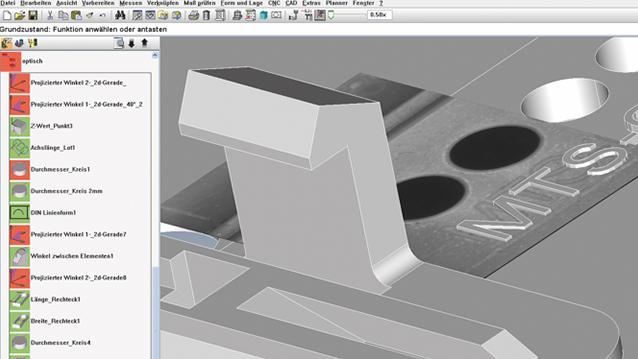

Software op maat voor elke toepassing

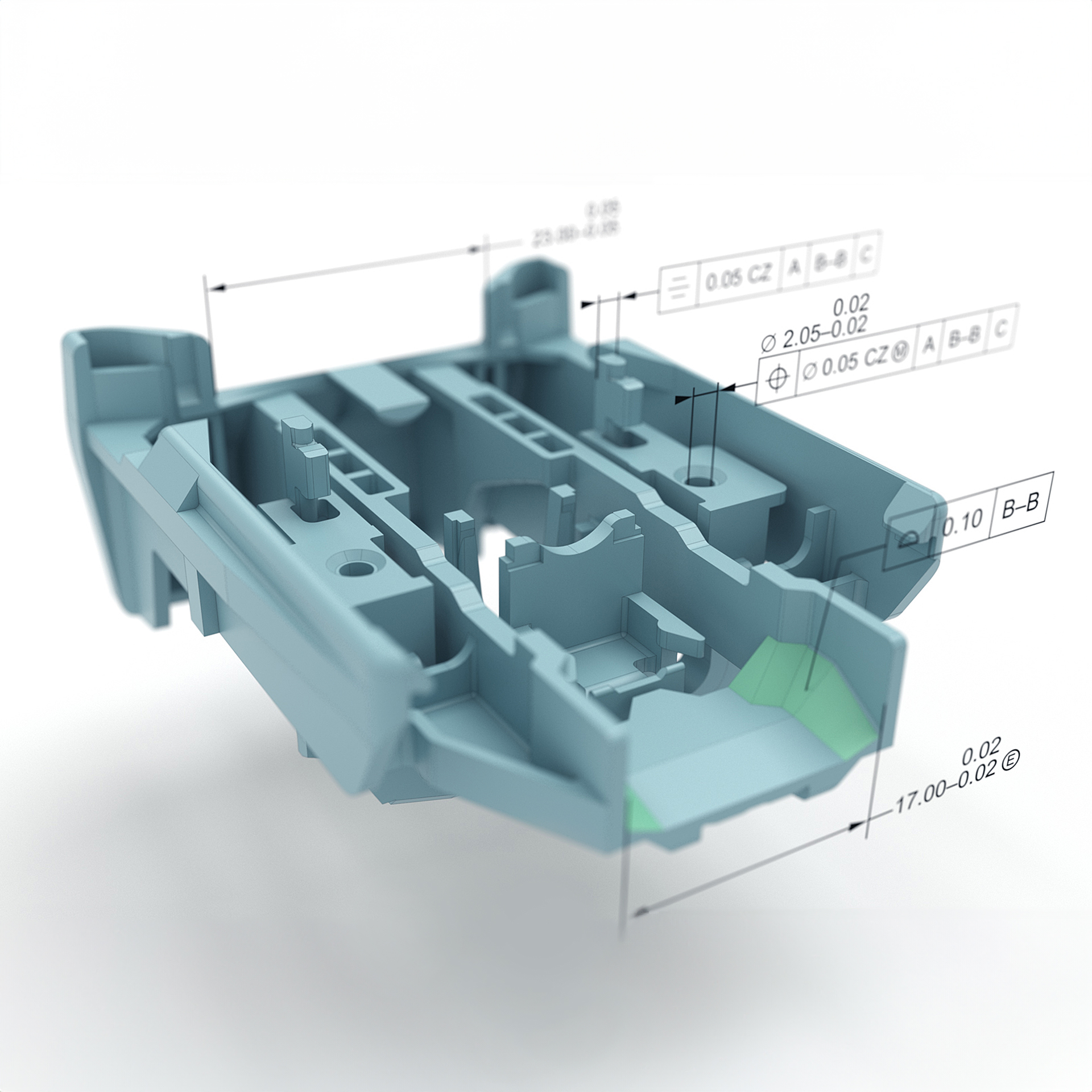

ZEISS CALYPSO biedt verbeterde visualisatieopties om u tijd te besparen. CAD-modellen kunnen gesuperponeerd worden weergegeven en mogelijke afwijkingen (ACTUEEL ten opzichte van TARGET) zijn snel te zien. Dankzij een verscheidenheid aan opties biedt ZEISS CALYPSO ook de juiste tools voor speciale vereisten.

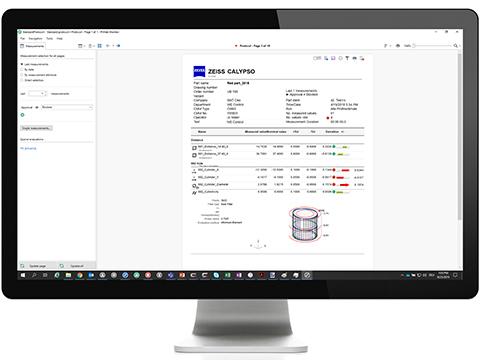

Professionele en bruikbare rapporten

ZEISS PiWeb reporting biedt met één klik documentatie en visualisatie van uw meetgegevens, zodat u nuttige inzichten krijgt in uw onderdelen en processen.

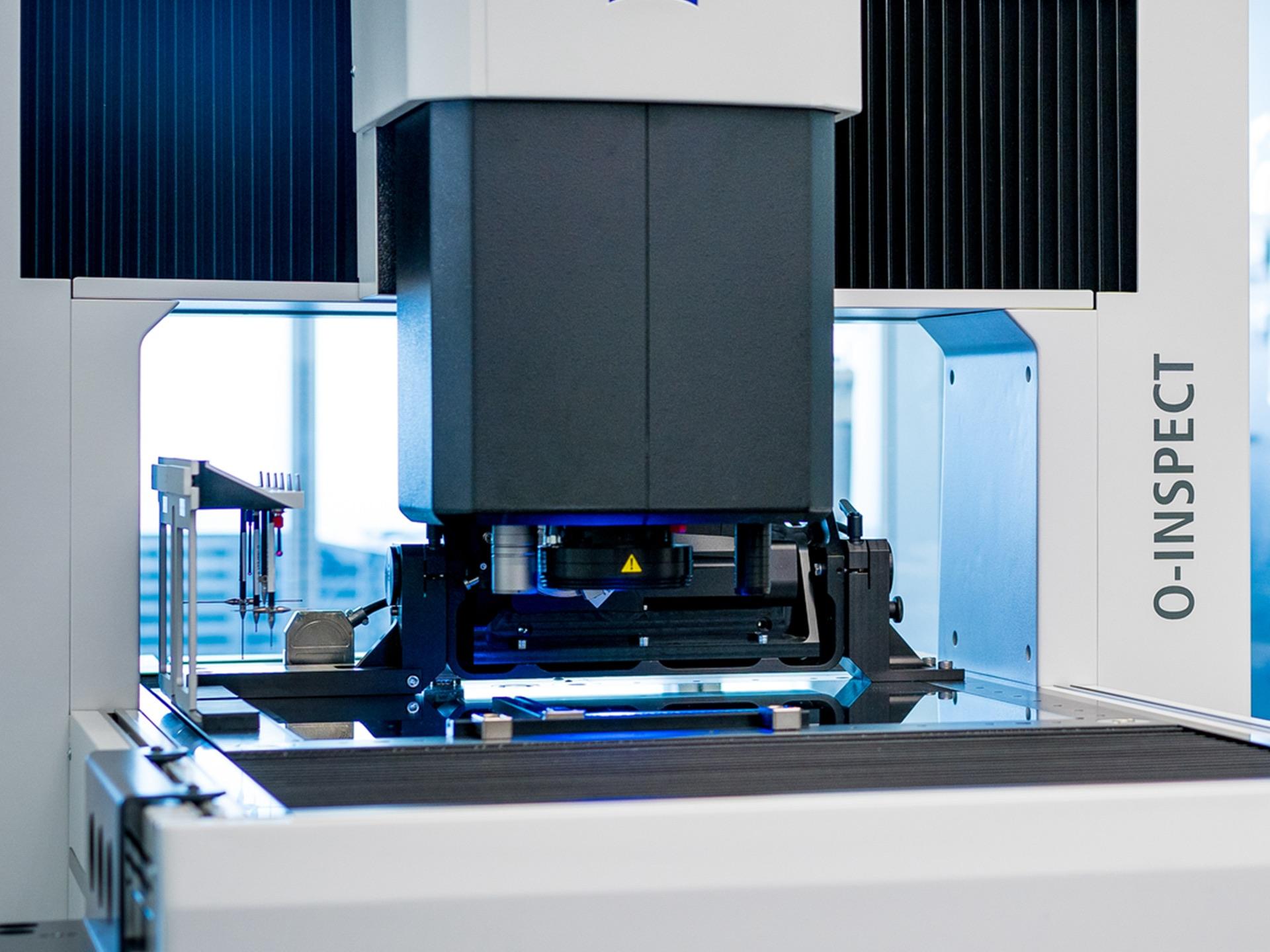

Uitstekende optiek

Groot gezichtsveld

Hoge beelddefinitie

De ZEISS Discovery.V12-camerasensor biedt een variabele vergrotingsgraad. Vergeleken met conventionele lenzen biedt het een vier keer zo groot gezichtsveld en een uitstekende beeldgetrouwheid, zelfs in de perifere gebieden. Het resultaat: kortere meettijd en maximale nauwkeurigheid.
De twee nieuwe sensoropties, scout 160 en scout 240, maken een nog hogere optische resolutie mogelijk. Het gebruik van de alternatieve sensoreenheden maakt 1,6 of 2,4 keer de optische resolutie van de standaard 100-variant mogelijk.

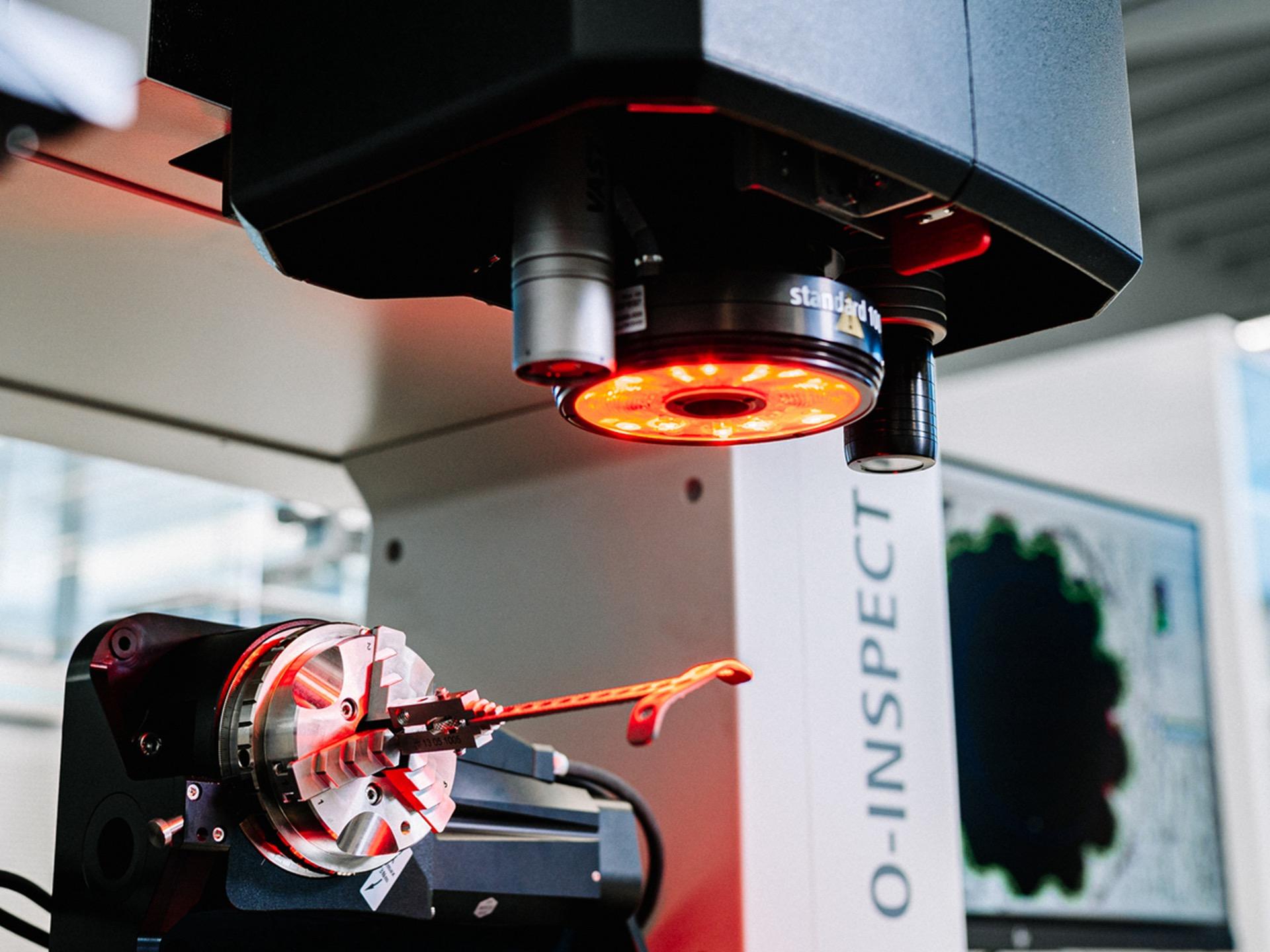

Optimaal contrast

ZEISS O-INSPECT verlichtingssysteem

Voor precieze resultaten is een contrastrijk beeld nodig. ZEISS O-INSPECT beschikt hiervoor over een zeer veelzijdig verlichtingssysteem. Extreem verschillende vormen, texturen en oppervlaktekleuren kunnen verlicht worden, zodat verschillende invalshoeken gerealiseerd kunnen worden, waardoor randen duidelijk geaccentueerd worden.

Multisensor-technologie

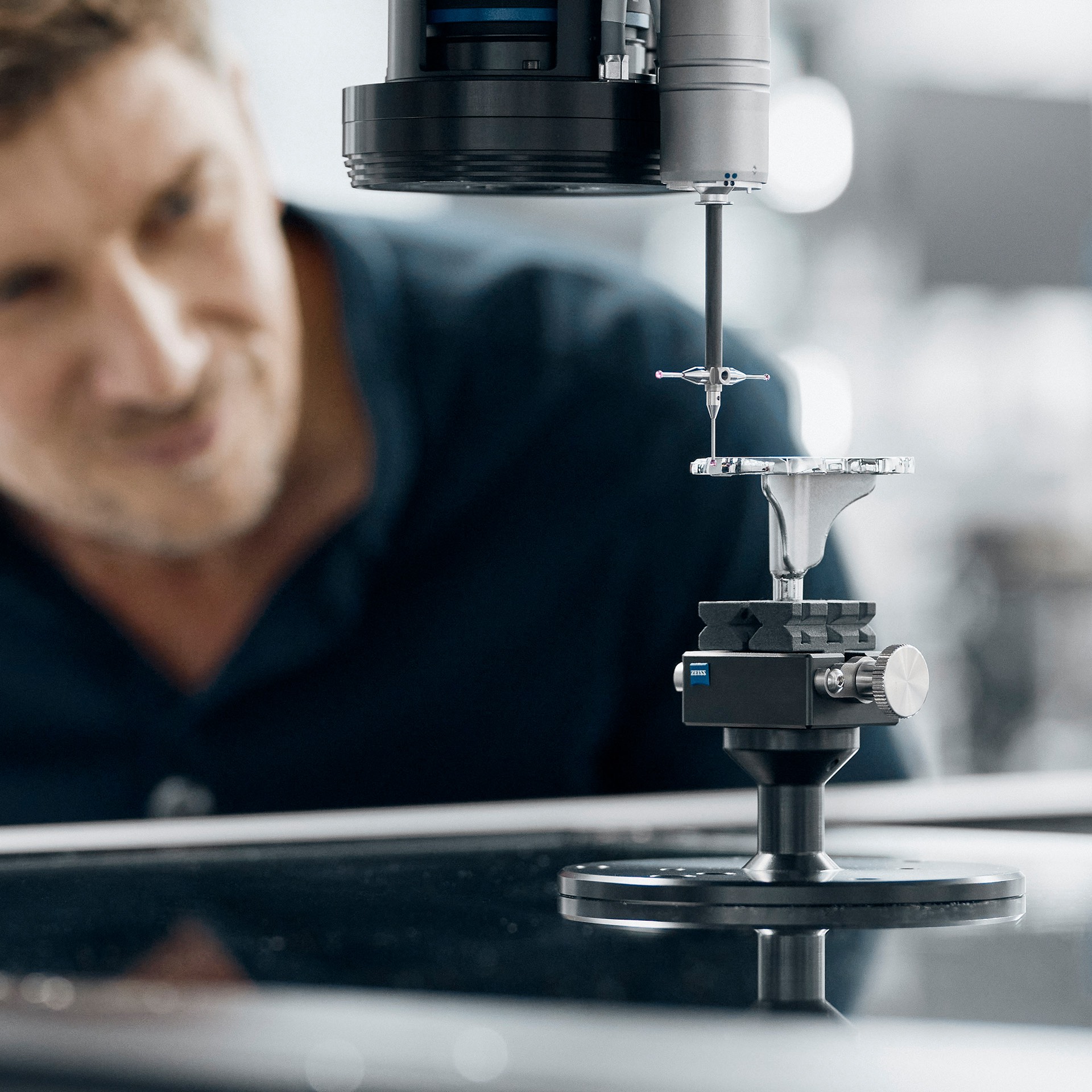

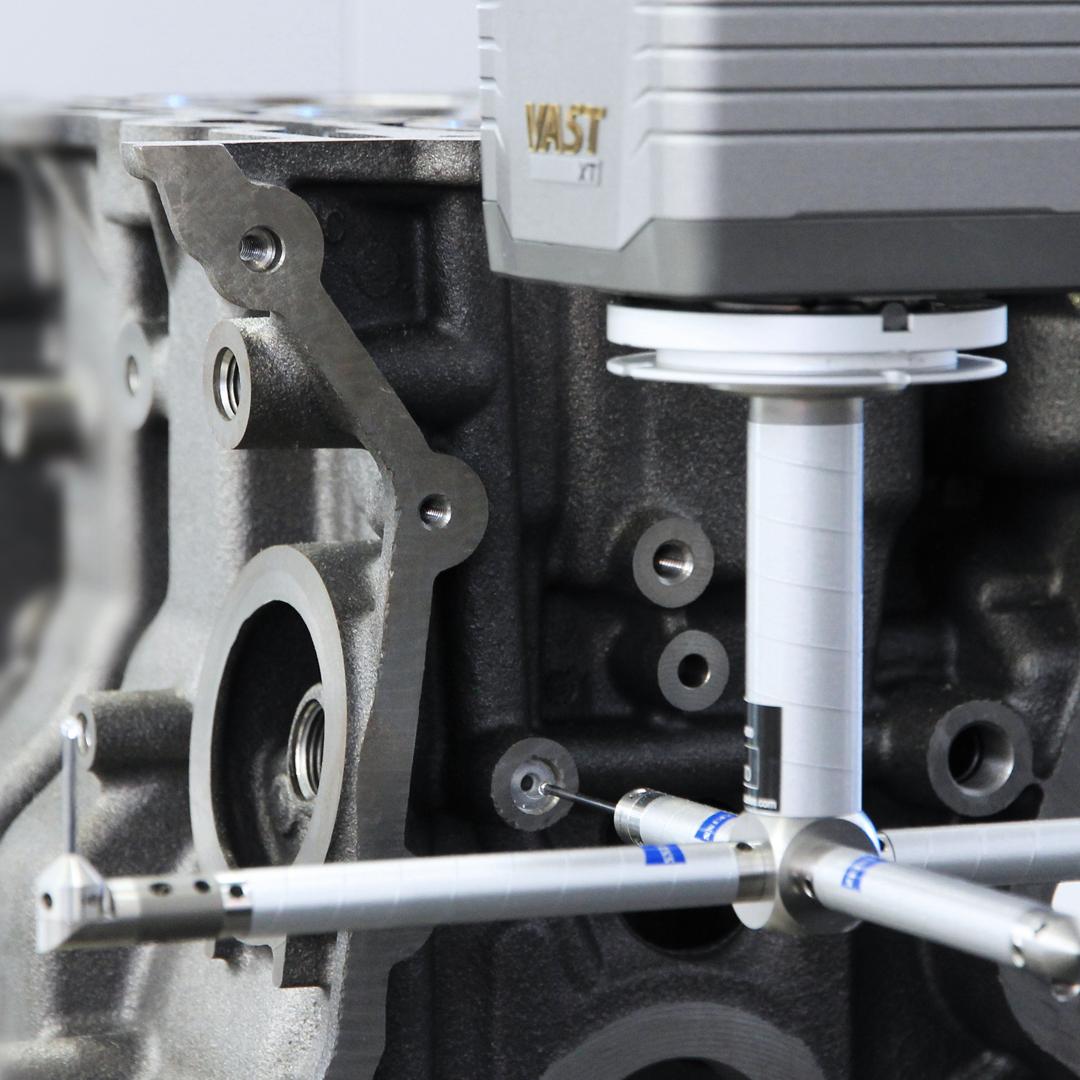

Tactiele meting

De juiste keuze als zeer hoge nauwkeurigheden vereist zijn. Tactiele tasters zoals ZEISS VAST XXT scannen het oppervlak van de component punt voor punt. Het voegt ook scanfunctionaliteit toe en geeft zo informatie over de vorm van de functies.

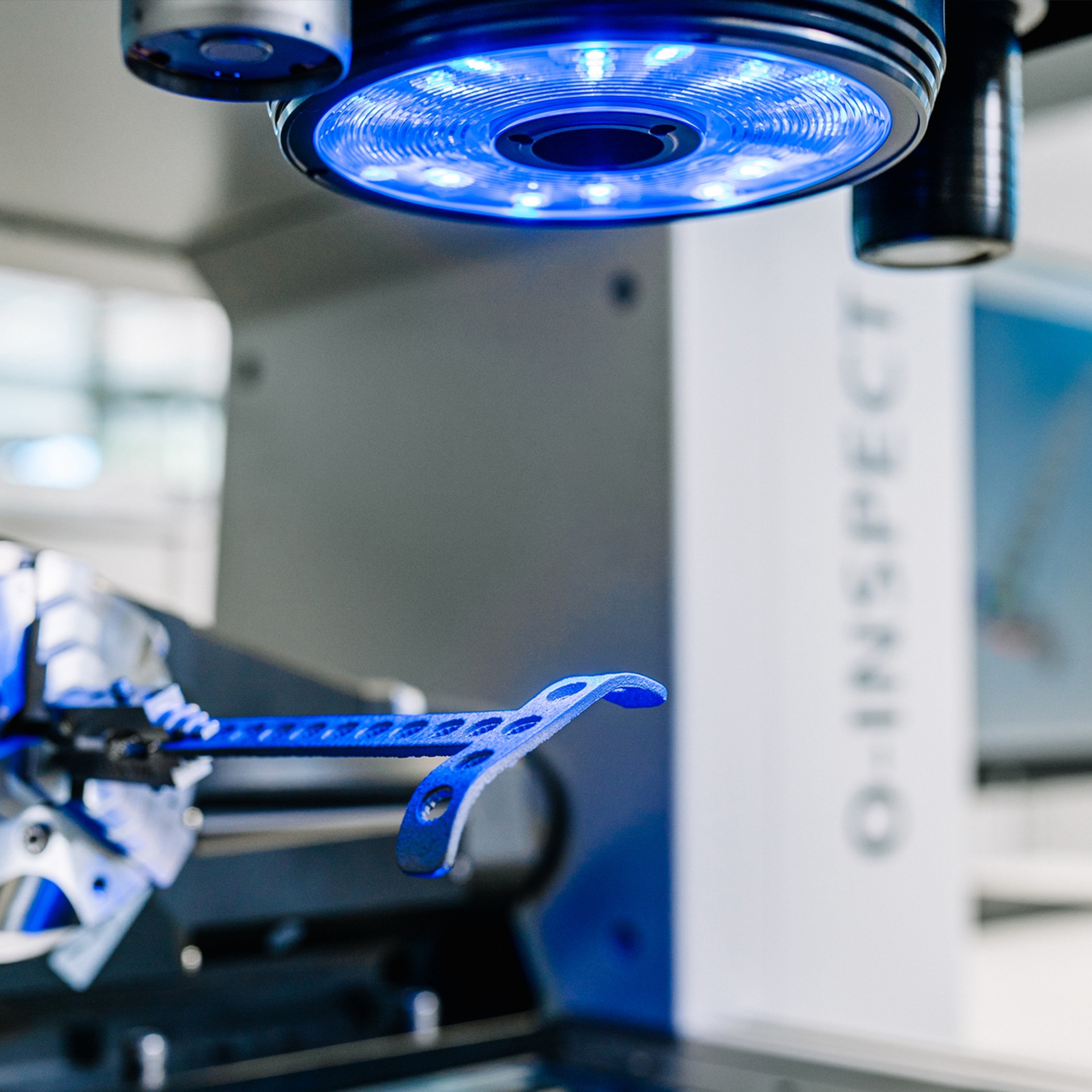

Optische meting

De ZEISS Discovery.V12-zoomlens biedt een groot, vervormingsvrij gezichtsveld voor meetresultaten met uitstekende nauwkeurigheid en een aanzienlijke verkorting van de meettijd.

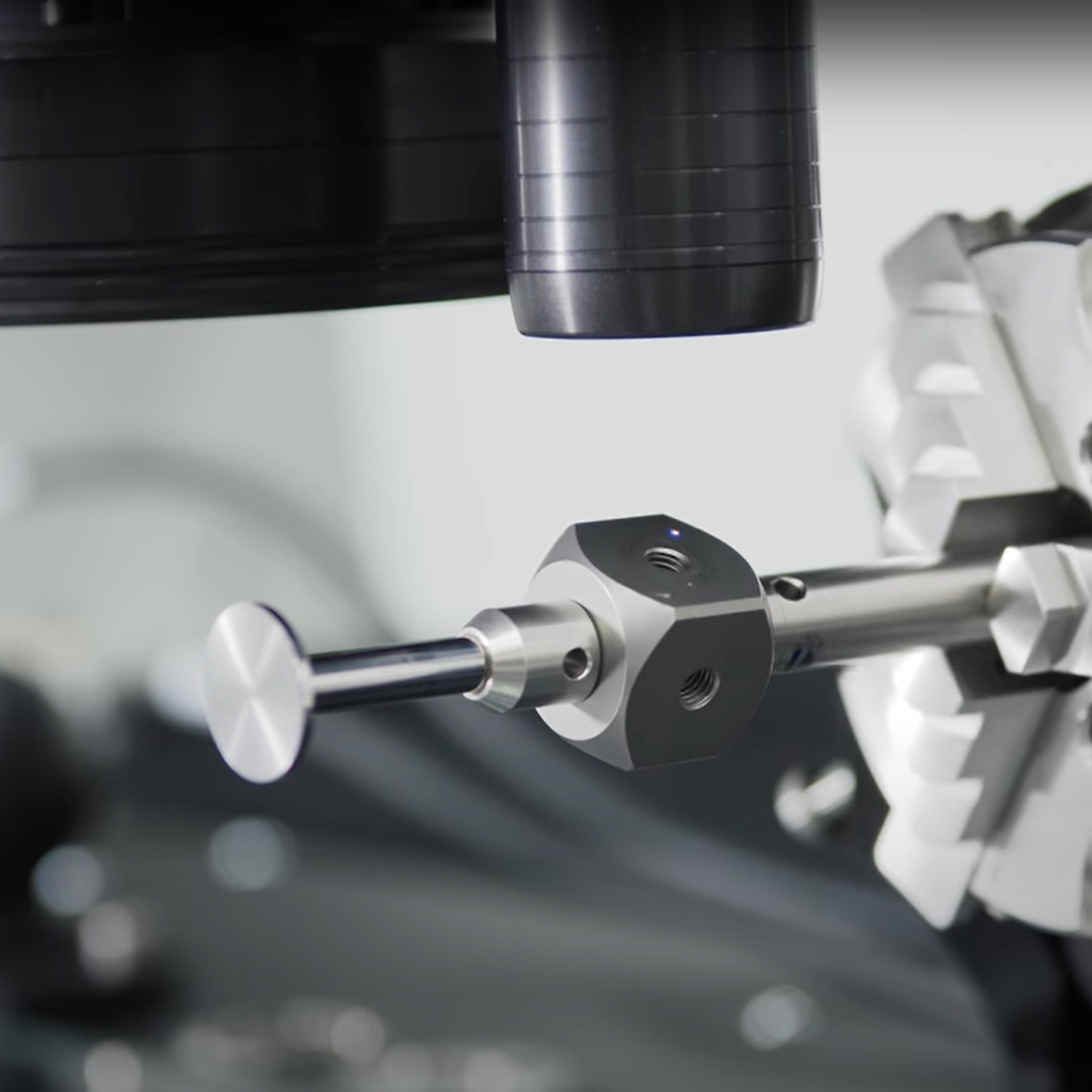

Wit licht

Met ZEISS DotScan, een sensor met chromatisch wit licht, kan de topografie van het werkstuk contactloos worden vastgelegd. Gebruikt wanneer gevoelige, reflecterende of contrastarme oppervlakken het moeilijk maken om andere sensoren te gebruiken.

De perfecte symbiose van zien en aanraken

Inhoud van derden geblokkeerd

De videospeler is geblokkeerd vanwege uw trackingvoorkeuren. Om de instellingen te wijzigen en de video af te spelen, dient u op de onderstaande knop te klikken en in te stemmen met het gebruik van "functionele" trackingtechnologieën.

Software

Eén stuk software voor alle meettaken

ZEISS O-INSPECT beknibbelt niet op het gebied van software, want met ZEISS CALYPSO gebruikt u onze universele meetsoftware die ook wordt gebruikt op portaalmeetmachines zoals ZEISS CONTURA.

ZEISS CALYPSO maakt indruk met zijn intuïtieve bedieningsconcept dat functionele diversiteit en flexibiliteit combineert. Programmeren gebeurt door met de muis op de gewenste meetelementen op het CAD-model te klikken of nog eenvoudiger door te tasten, ongeacht de sensor, en automatische meetelementherkenning.

Verschillende software-opties bieden de juiste tools voor speciale vereisten, zoals de standaardkrommingsfunctionaliteit van de O-INSPECT of de geïntegreerde softwaretool voor meetrapporten ZEISS PiWeb reporting.

Meer informatie

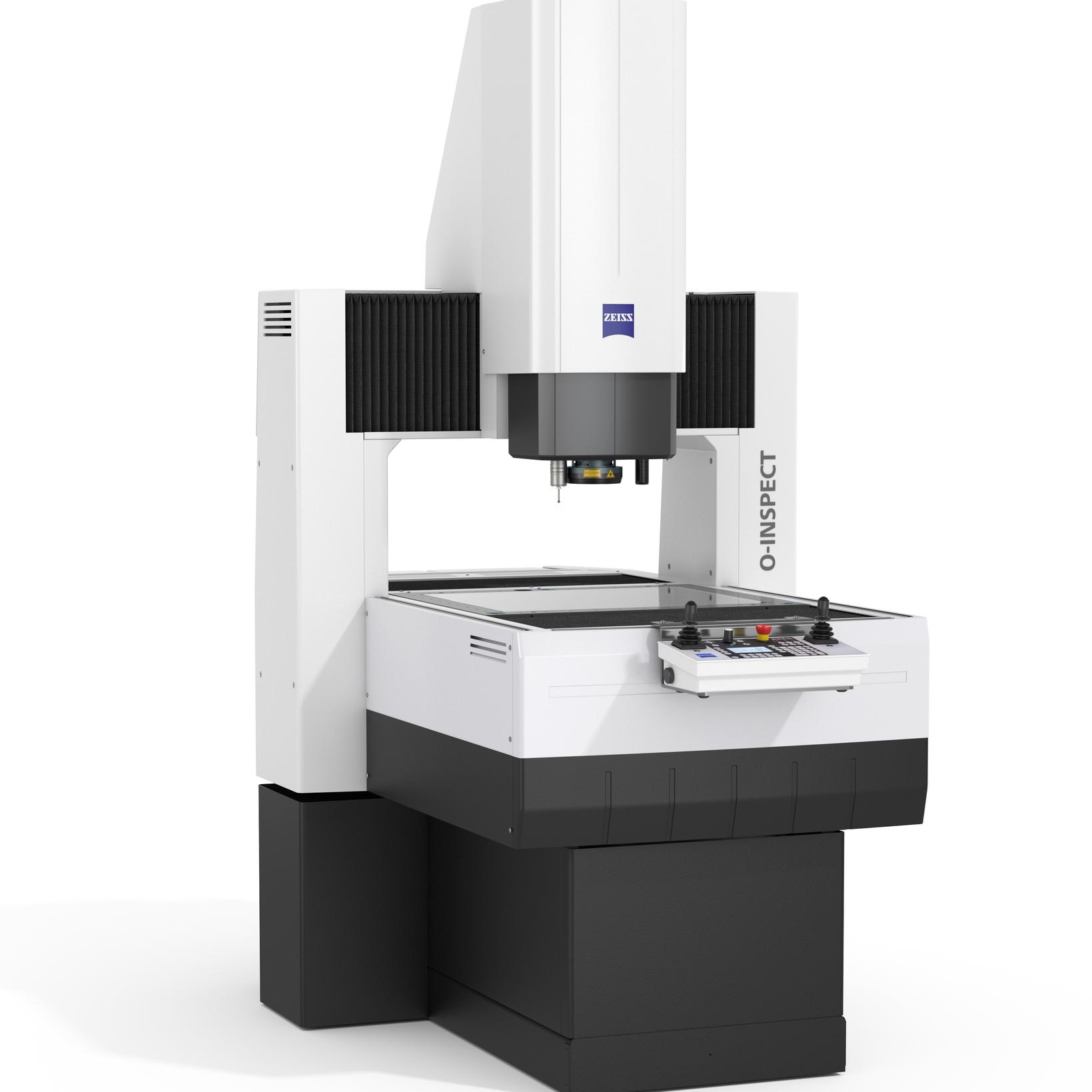

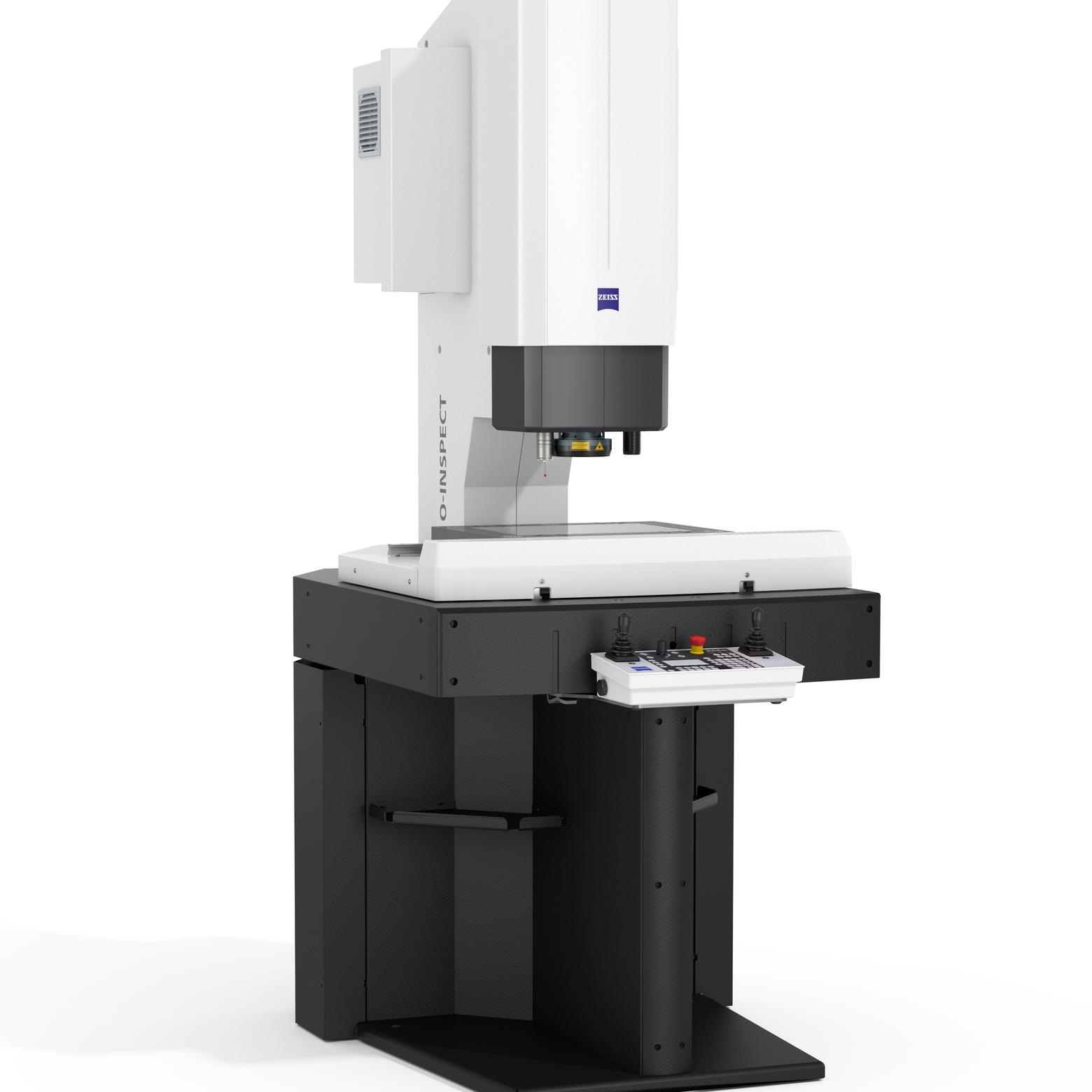

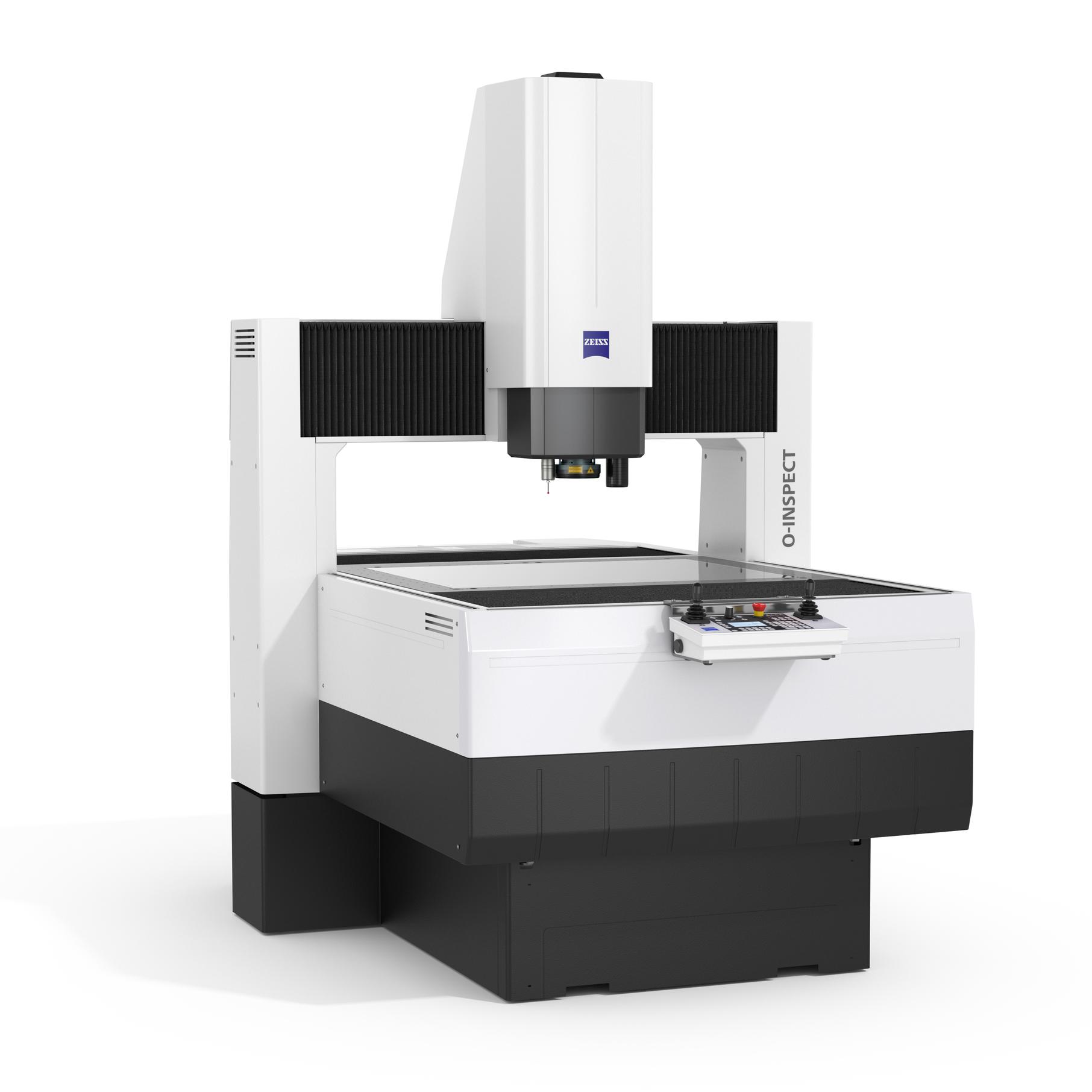

Technische gegevens voor ZEISS O-INSPECT

		ZEISS O-INSPECT 3/2/2 300x200x200 mm³	ZEISS O-INSPECT 5/4/3 5/4/3 500x400x300 mm³	ZEISS O-INSPECT 8/6/3 8/6/3 800x600x300 mm³
Meetomvang		300 x 200 x 200^mm3	500 x 400 x 300^mm3	800 x 600 x 300^mm3
Meetfout lengte MPE(E)	in 1D	1,6 µm + L/200 µm	1,4 µm + L/250 µm	1,5 µm + L/250 µm
	in 2D	1,9 µm + L/150 µm	1,6 µm + L/250 µm	1,8 µm + L/250 µm
	in 3D	2,4 µm + L/150 µm	1,9 µm + L/250 µm	2,2 µm + L/250 µm
Software		ZEISS CALYPSO
2D optische camerasensor		ZEISS Discovery.V12
Optie	standaard 100	werkafstand 87 mm, 0,5 x - 6,3 x, sensorresolutie 0,9 μm, FoV max: 16,1 mm x 12,0 mm
	scout 160	werkafstand 55 mm, 0,8 x - 10 x, sensorresolutie 0,6 μm, FoV max: 10,1 mm x 7,5 mm
	scout 240	werkafstand 30 mm, 1,2x - 15 x, sensorresolutie 0,4 μm, FoV max: 6,7 mm x 5,0 mm
Tactiele sensor		ZEISS VAST XXT
Optie	VAST XXT TL 1	radiale styluslengte tot 40 mm (sterstylus); styluspuntdiameter van 0,1 tot 8 mm
Optie	VAST XXT TL 3	radiale styluslengte tot 65 mm (sterstylus); styluspuntdiameter van 0,3 tot 8 mm
