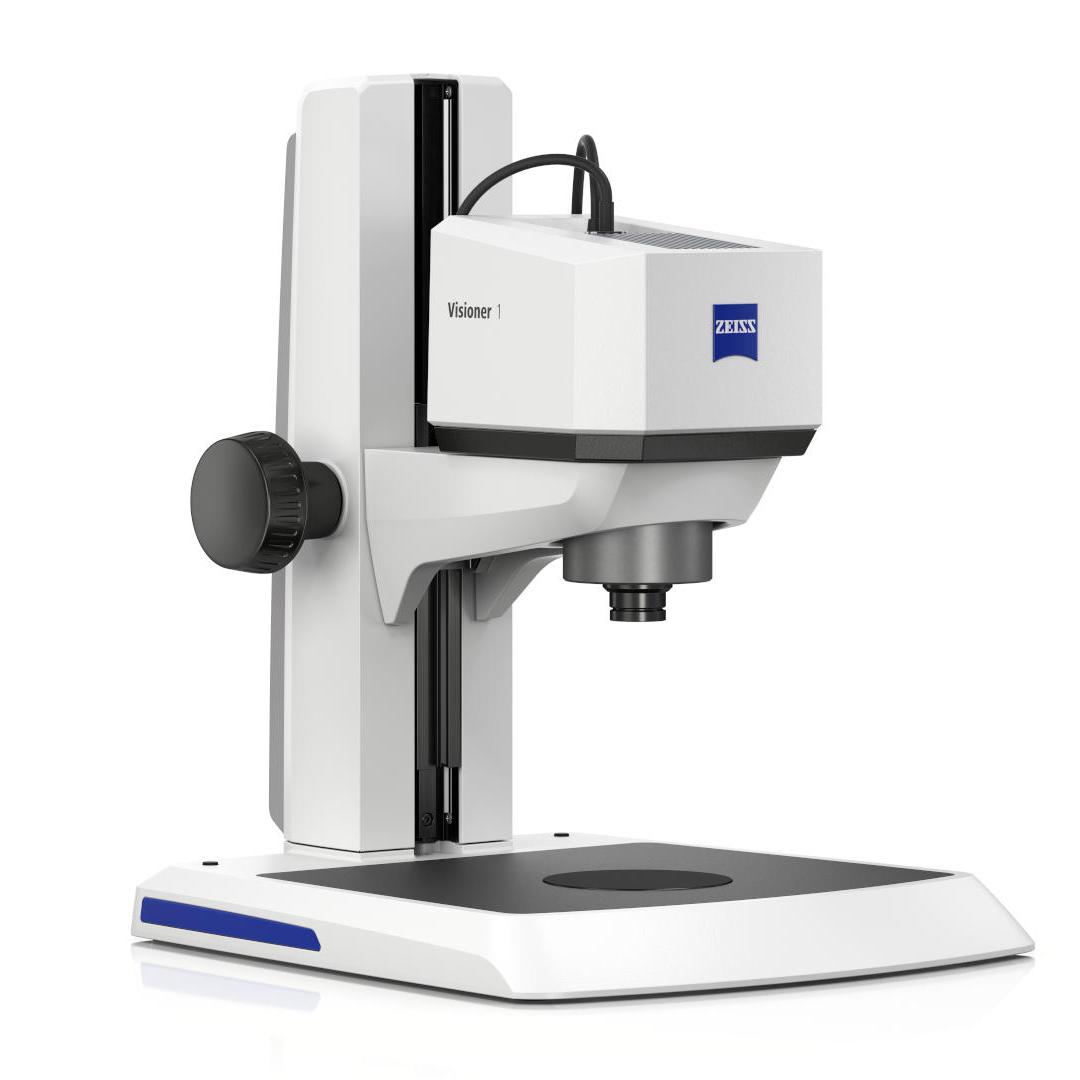

ZEISS Visioner 1

Digitale microscoop met MALS™-technologie: realtime optische inspectie met volledige focus

Klassieke inspectiesystemen bieden een kleine scherptediepte. Wat betekent dat onderdelen van het monster mogelijk niet scherp zijn. En dit kan leiden tot ontbrekende kenmerken, vermoeidheid van de gebruiker en onvolledige inspectie.

ZEISS Visioner 1 revolutioneert de wereld van optische inspectie en documentatie. Aangedreven door het unieke Micro-mirror Array Lens System (MALS^TM-technologie), maakt realtime all-in-focus beeldvorming mogelijk - de eerste keer, elke keer.

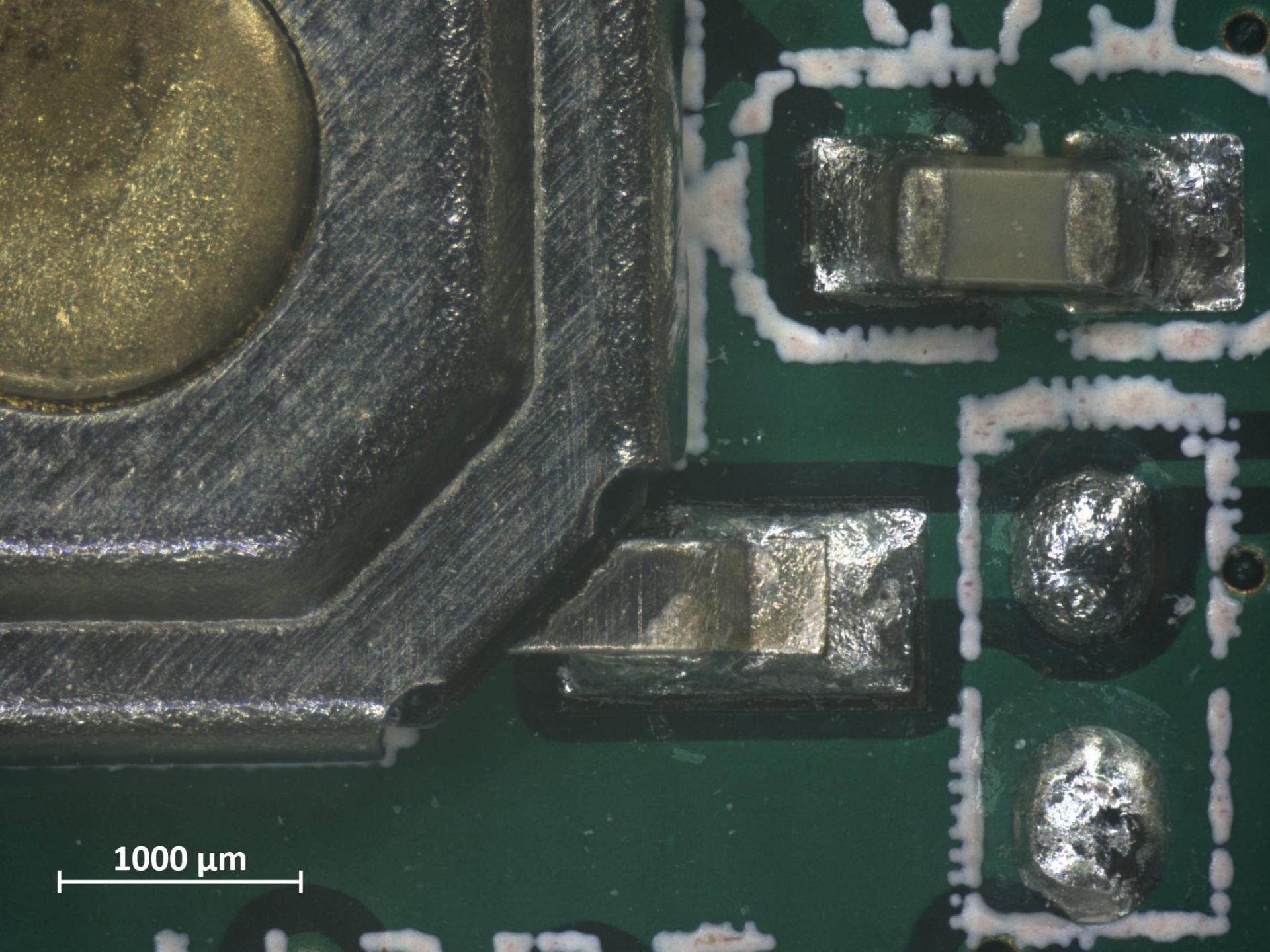

Realtime uitgebreide velddiepte (EDoF)

EDoF is een proces waarbij meerdere beelden door het brandpuntsvlak worden gecombineerd om één scherp beeld te creëren.

Met klassieke microscopie-systemen kan dit tijdrovend en complex zijn. Met ZEISS Visioner 1 kan de gebruiker het monster in realtime volledig scherp zien. Zonder de noodzaak om een reeks beelden te Z-stacken en nabewerken.

De unieke Micro-mirror Array Lens System (MALS™)-technologie zorgt voor een realtime uitgebreide velddiepte (EDoF).

De regels van de optica opnieuw vormgeven

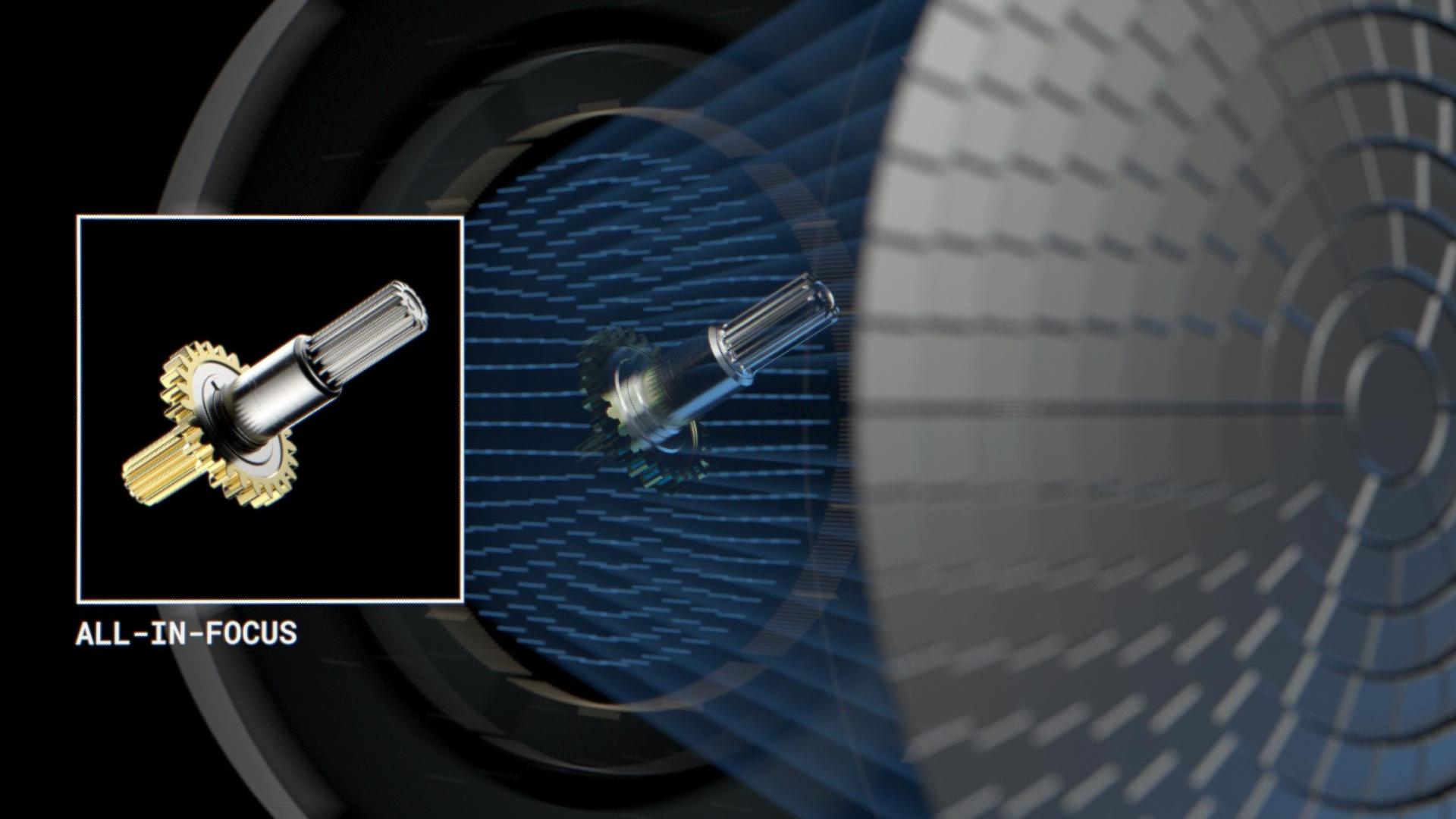

Microspiegel-arraylenssysteem (MALS™)-technologie

Met MALS™ is optische inspectie voor hoogteverschillen tot 69 mm mogelijk. Zonder de noodzaak van Z-stacking of opnieuw scherpstellen.

Door gebruik te maken van een microspiegel array lenssysteem (MALS™) kunnen we virtuele lenzen genereren met duidelijk verschillende krommingen en dus verschillende focusvlakken. Dit wordt bereikt door de oriëntatie van elke afzonderlijke microspiegel op een georkestreerde manier te veranderen.

Door de kromming van deze virtuele lens op snelheid te veranderen, wordt ultrasnel scherpstellen en realtime all-in focus beeldvorming en documentatie mogelijk.

ZEISS Visioner 1 aangedreven door MALS™-technologie

Tot 100x meer bruikbare uitgebreide velddiepte
Maakt hoogteverschillen tot 69 mm mogelijk
Reflecterende microspiegelmatrix met krommingen (variabel) in een plat vlak
Elke microspiegel is ongeveer 100x100 µm
Elke microspiegel draait en beweegt om de optische oppervlakken met variabele krommingen te vormen
Geen noodzaak voor Z-stacking of opnieuw scherpstellen

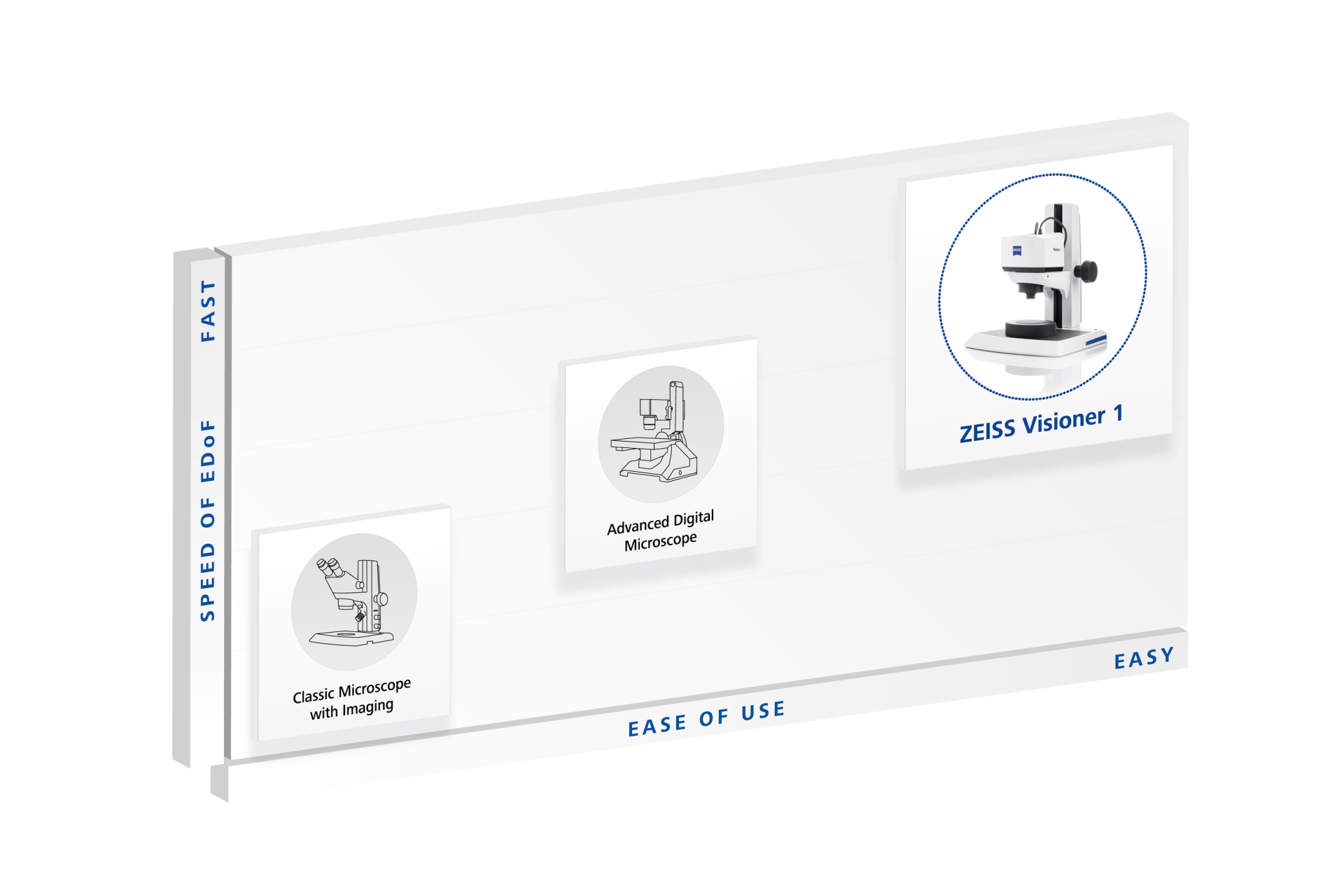

Snelste 3D-visualisatie met documentatie

ZEISS Visioner 1 vereenvoudigt niet alleen de beeldvormings- en documentatietaak, dankzij de realtime EDoF kun je een component sneller inspecteren. Dit levert een hogere verwerkingssnelheid op.

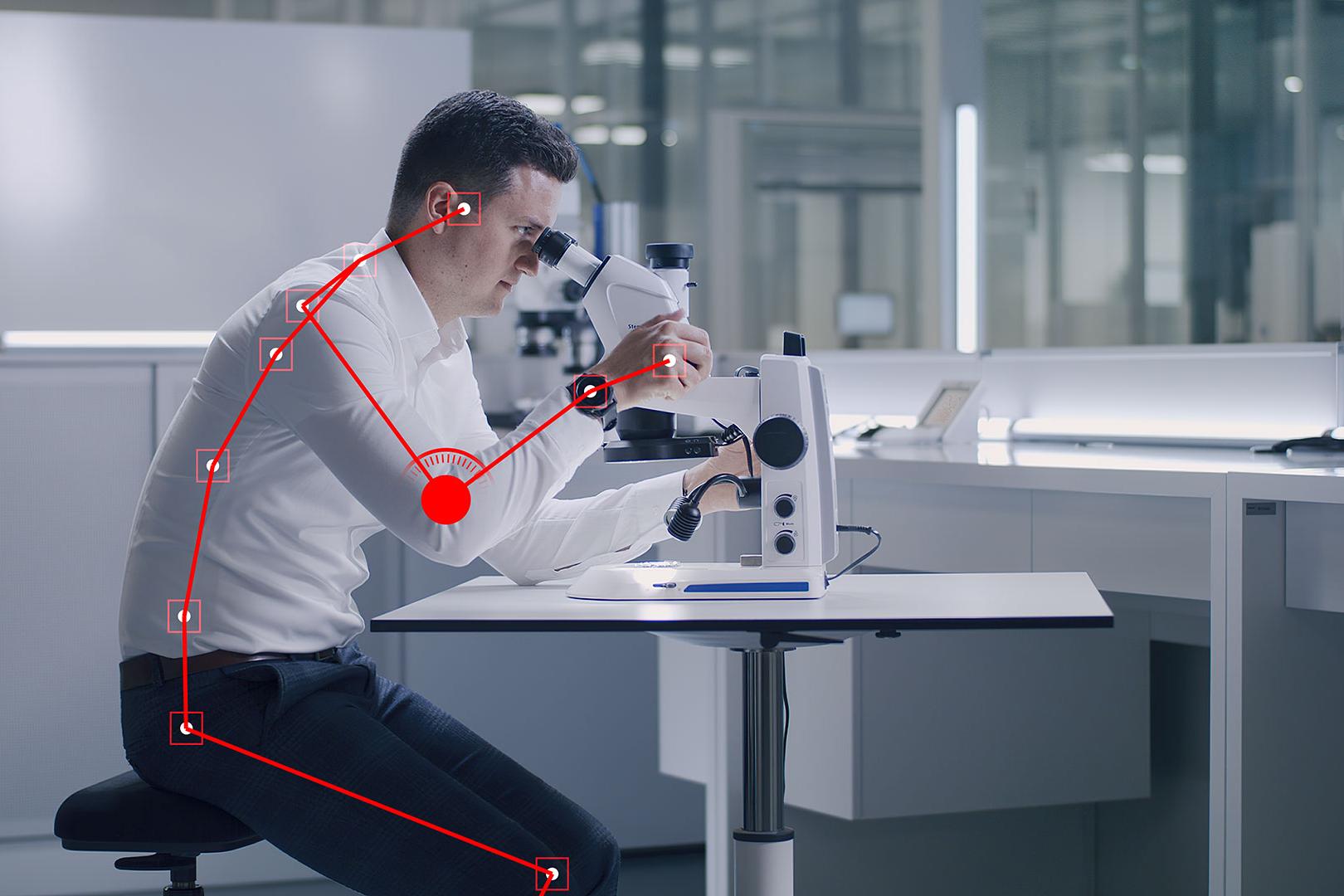

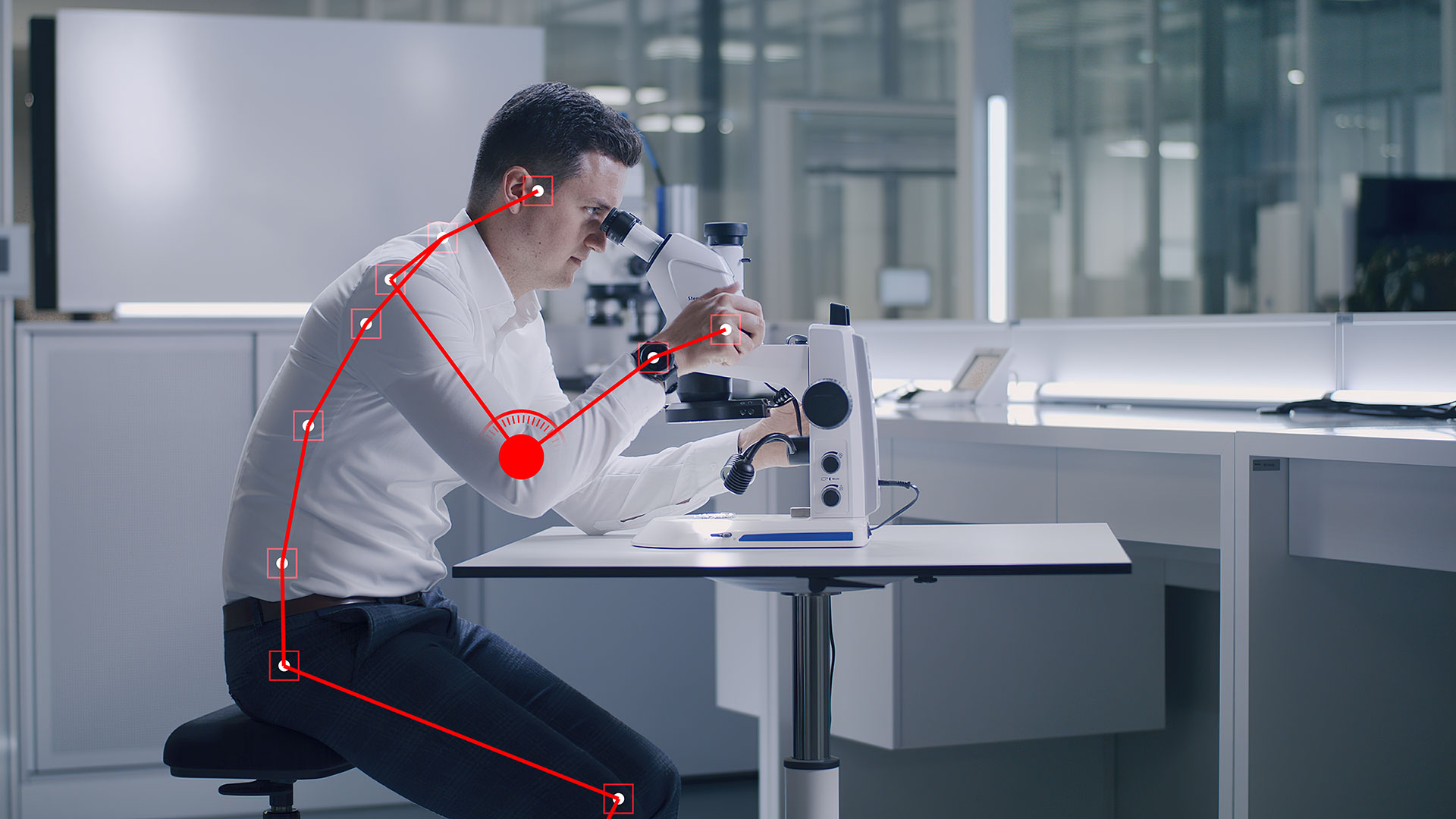

Klassieke microscoop-houding

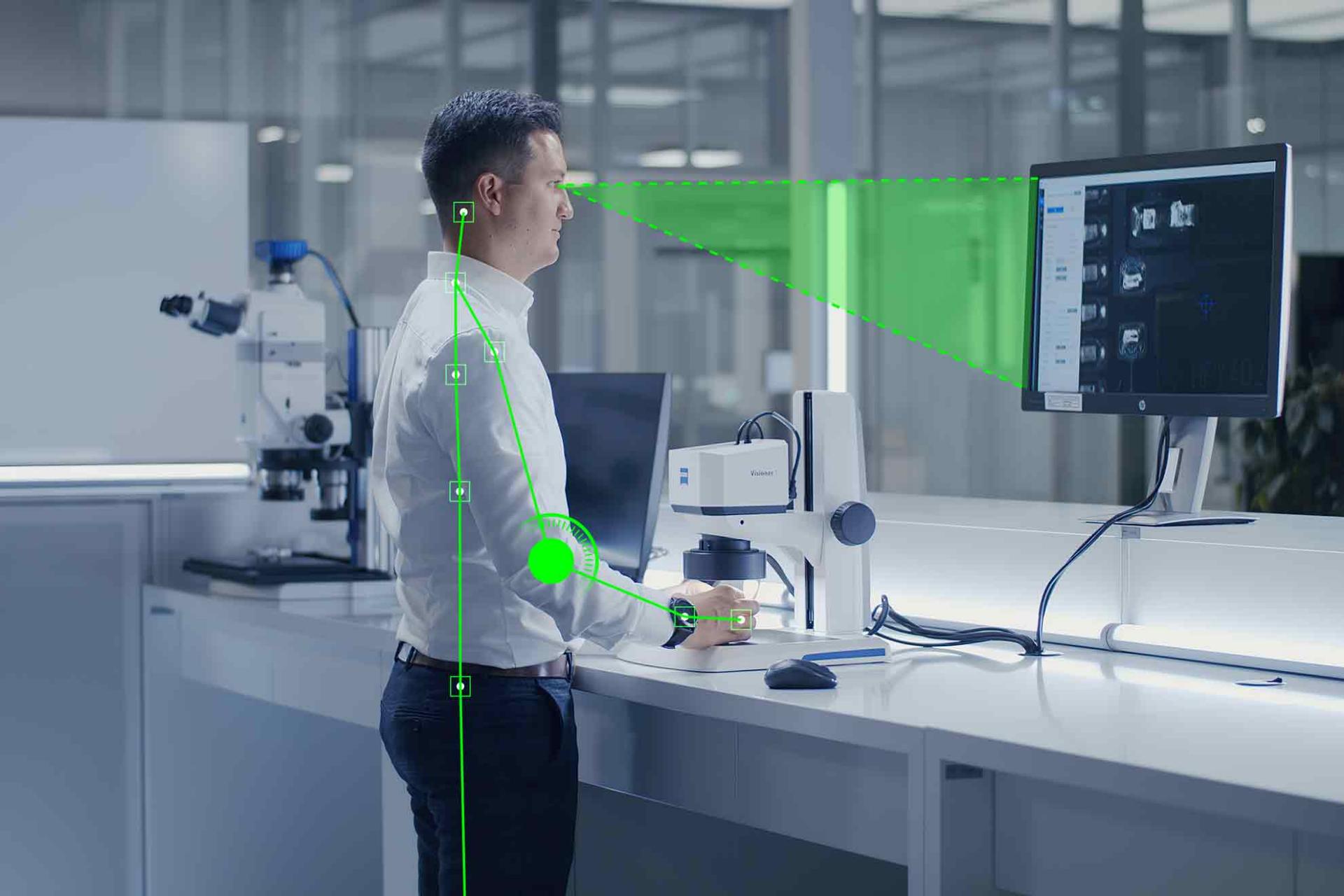

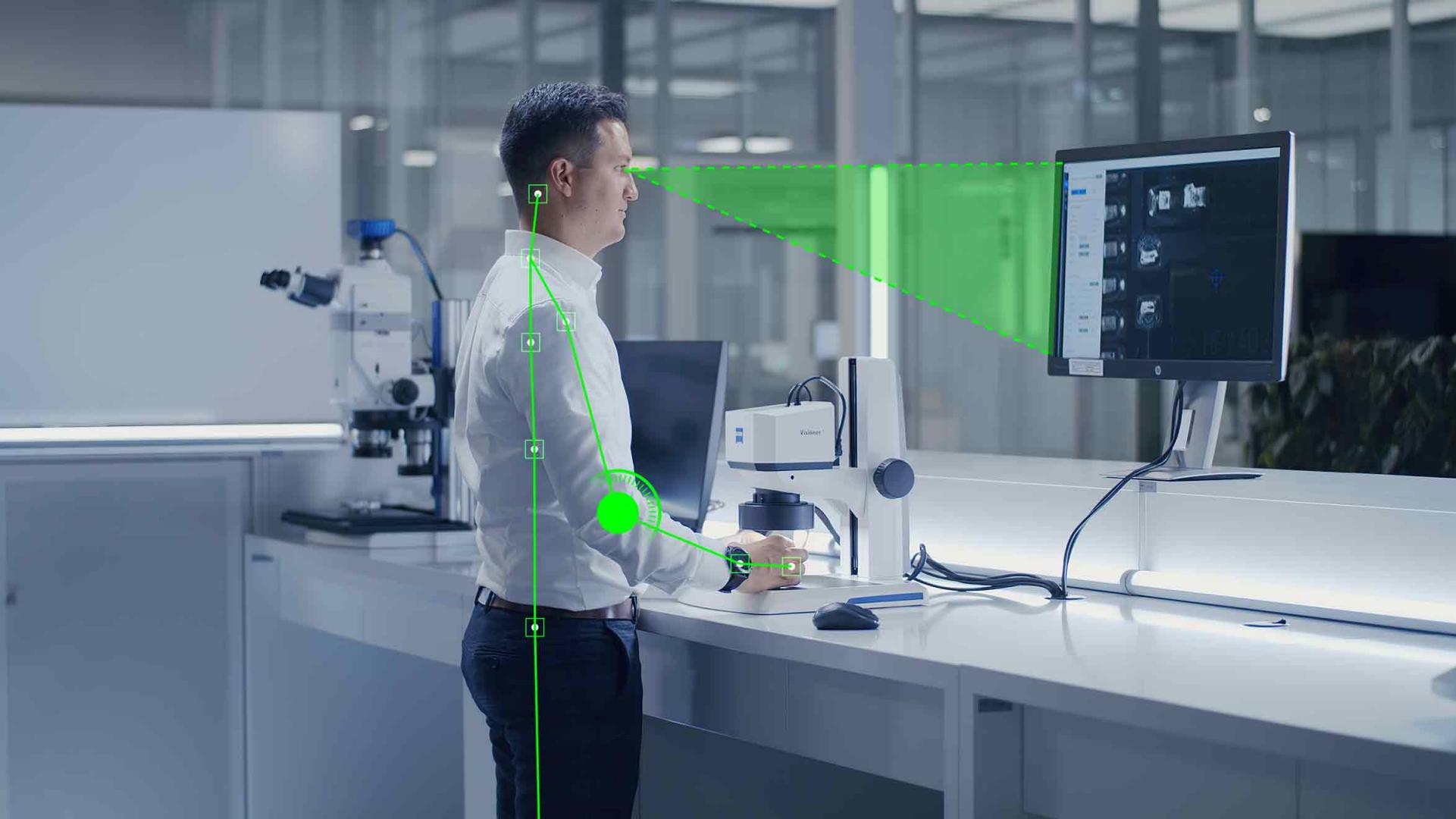

ZEISS Visioner 1 ergonomische houding

Een uitbreiding van je zintuigen

Ergonomische bediening

Verwijder de vermoeidheid van oculairen en werk efficiënter door je handen te gebruiken in plaats van de microscoop steeds opnieuw af te stellen.

Omdat alles in realtime en in een oogopslag op één scherm wordt weergegeven, voelt de inspectietaak heel natuurlijk aan. Als een verlengstuk van je zintuigen.
