OPTISCH 3D-SCANNEN

ATOS Q

Kwaliteit begint met een Q.

ATOS Q is een industriële 3D-scanner die kan worden gebruikt voor een groot aantal toepassingen dankzij het brede scala aan meet-bereiken. ATOS Q bevat niet alleen veel van de functies van onze hoogwaardige geautomatiseerde systemen, maar is dankzij het lichtgewicht ontwerp ook eenvoudig te vervoeren van de ene locatie naar de andere. Ofwel optimaal gemak en flexibiliteit.

  • Compact
  • Mobiel
  • Flexibel
Inhoud pagina
Contact

De nieuwe, compacte ATOS

ATOS Q is betrouwbaar, veelzijdig en daarom uitermate geschikt voor complexe meet- en inspectietaken. Het compacte systeem voldoet aan hoge metrologische eisen.

  • Inhoud van derden geblokkeerd

    De videospeler is geblokkeerd vanwege uw trackingvoorkeuren. Om de instellingen te wijzigen en de video af te spelen, dient u op de onderstaande knop te klikken en in te stemmen met het gebruik van "functionele" trackingtechnologieën.

Betrouwbaar: een echte ATOS sensor

In bijna alle industrieën hebben ATOS sensoren zich gevestigd als optische 3D-meetsystemen. Het succes is gebaseerd op nauwkeurige opto-elektronica, robuust sensorontwerp en krachtige software. ATOS Q gaat nog een stap verder in dit succesverhaal: De sensor perfectioneert de drievuldigheid van ontwerp, technologie en prestaties. Het resultaat: een veelzijdig en compact systeem met echt ATOS DNA.

  • ATOS ontwerp

    ATOS Q is speciaal ontwikkeld voor industrieel gebruik en levert volledig traceerbare meetresultaten. Zelfs onder zware omstandigheden. De optische en elektronische systemen van de robuuste 3D-sensor zijn stof- en spatwaterdicht. Hierdoor zijn de ATOS Q sensoren ideaal voor zowel de meetruimte als de werkplaats. Gebruikers zullen de ATOS Q sensor waarderen vanwege de eenvoudige en handige bediening.

  • ATOS technologie

    ATOS Q legt kwaliteitsinformatie snel en met een hoge mate van detail vast en biedt betrouwbare informatie om zo gemakkelijk te interpreteren. Het Triple Scan-principe is uitermate geschikt voor het meten van reflecterende oppervlakken en objecten met inkepingen. De Blue Light Equalizer verhoogt de lichtsterkte van de lichtbron en stuurt gelijkmatig, spikkelvrij licht naar de projectie-unit.

  • ATOS prestaties

    Dankzij de Blue Light Equalizer en de snelle gegevensverwerking levert de ATOS Q uitstekende prestaties. De Blue Light Equalizer maakt strepenpatroon-projectie met hoge snelheid mogelijk en is zo krachtig dat zelfs op moeilijke oppervlakken korte meettijden kunnen worden bereikt. Industriële poorten met glasvezelkabels en robuuste insteekverbindingen zorgen voor een hoge verwerkingssnelheid.

Veelzijdig: ATOS Q gaat de uitdaging aan

De compacte ATOS Q sensor is zeer veelzijdig. Het lost complexe meet- en inspectietaken op in handmatig, halfautomatisch of volautomatisch bedrijf op de ZEISS ScanCobot en in de ATOS ScanBox 4105.

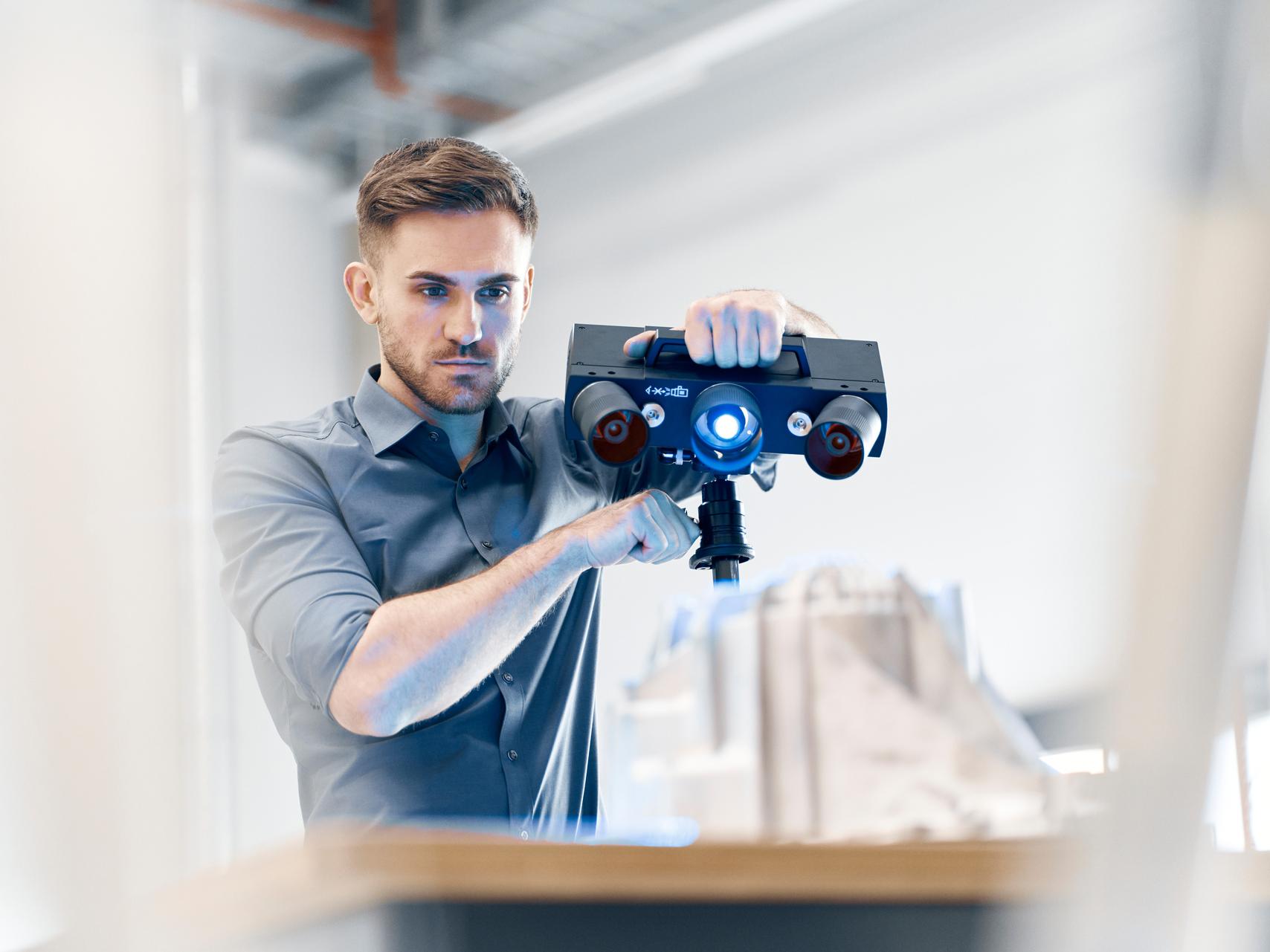

Handmatig

Met een gewicht van slechts 4 kg en compacte ontwerp kan de ATOS Q gemakkelijk worden verplaatst. Hij kan op een statief in de meetruimte worden gebruikt, maar ook mobiel in de productie.

Halfautomatisch

In combinatie met een statief, een tafelsteun en een draaitafel of een Motorization Kit kan ATOS Q worden gebruikt in halfautomatische bediening.

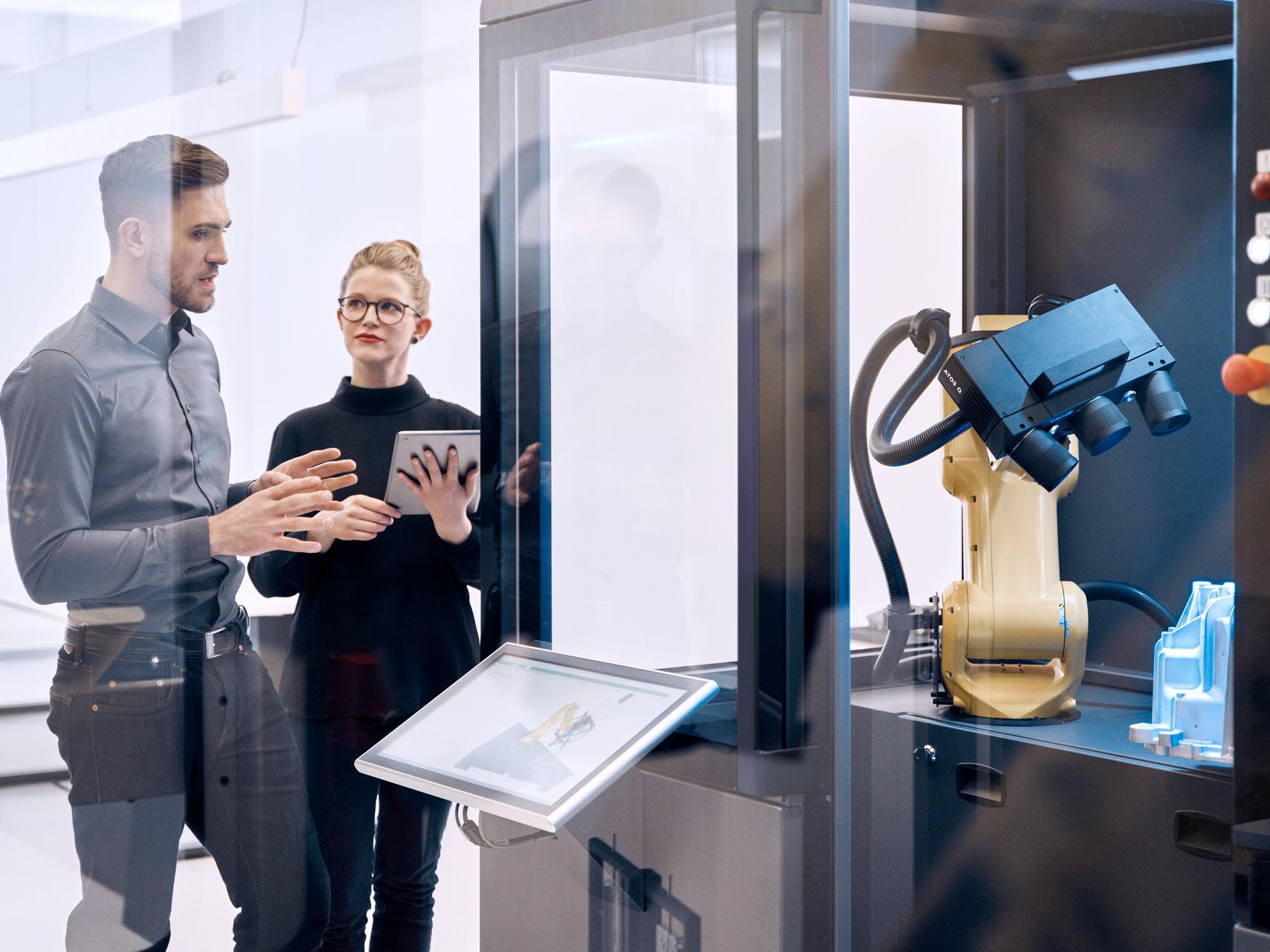

Geautomatiseerd

ATOS Q bereikt zijn maximale efficiëntie op de ZEISS ScanCobot en in de ATOS ScanBox 4105. De systemen maken seriële kwaliteitscontrole mogelijk met hoge verwerkingssnelheid en hoge proces-betrouwbaarheid.

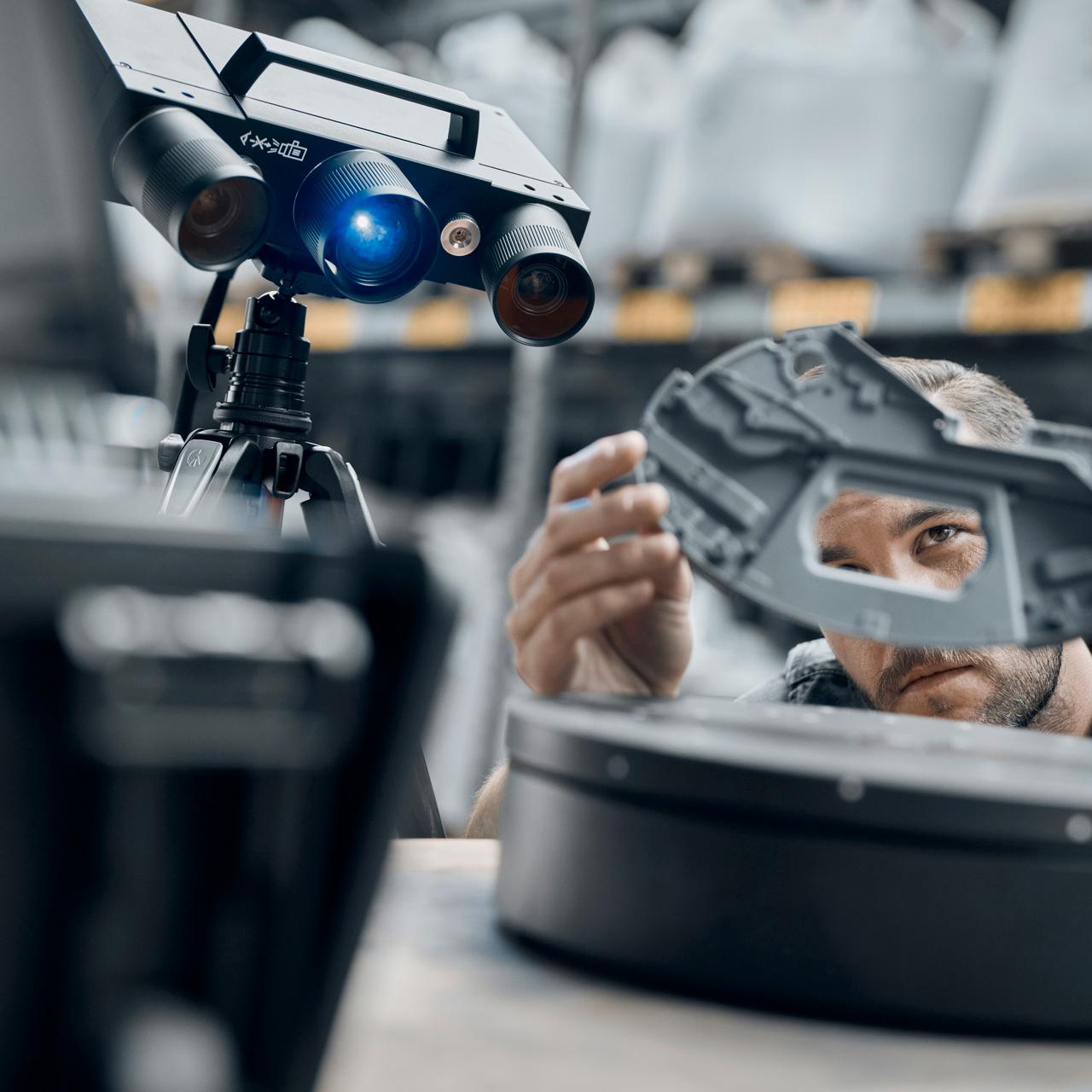

ATOS Q

Lid van ons #HandsOnMetrology 3D-scannetwerk

Kom meer te weten over ATOS Q voor uitmuntend 3D-scannen op ons #HandsOnMetrology platform.

Ontdek

Flexibele 3D-scanner voor verschillende industrieën

ATOS Q is ontworpen als flexibele 3D-scanner voor complexe meet- en inspectietaken in verschillende industrieën. Verwisselbare lenzen garanderen hoge precisie-metingen van kleine tot middelgrote onderdelen. Wisselen van het kleinste naar de grootste meet-omvang is eenvoudig dankzij de vaste camerapositie.

Kwaliteitsborging van additief vervaardigde onderdelen

De productontwikkelings- en lanceringsfase versnellen

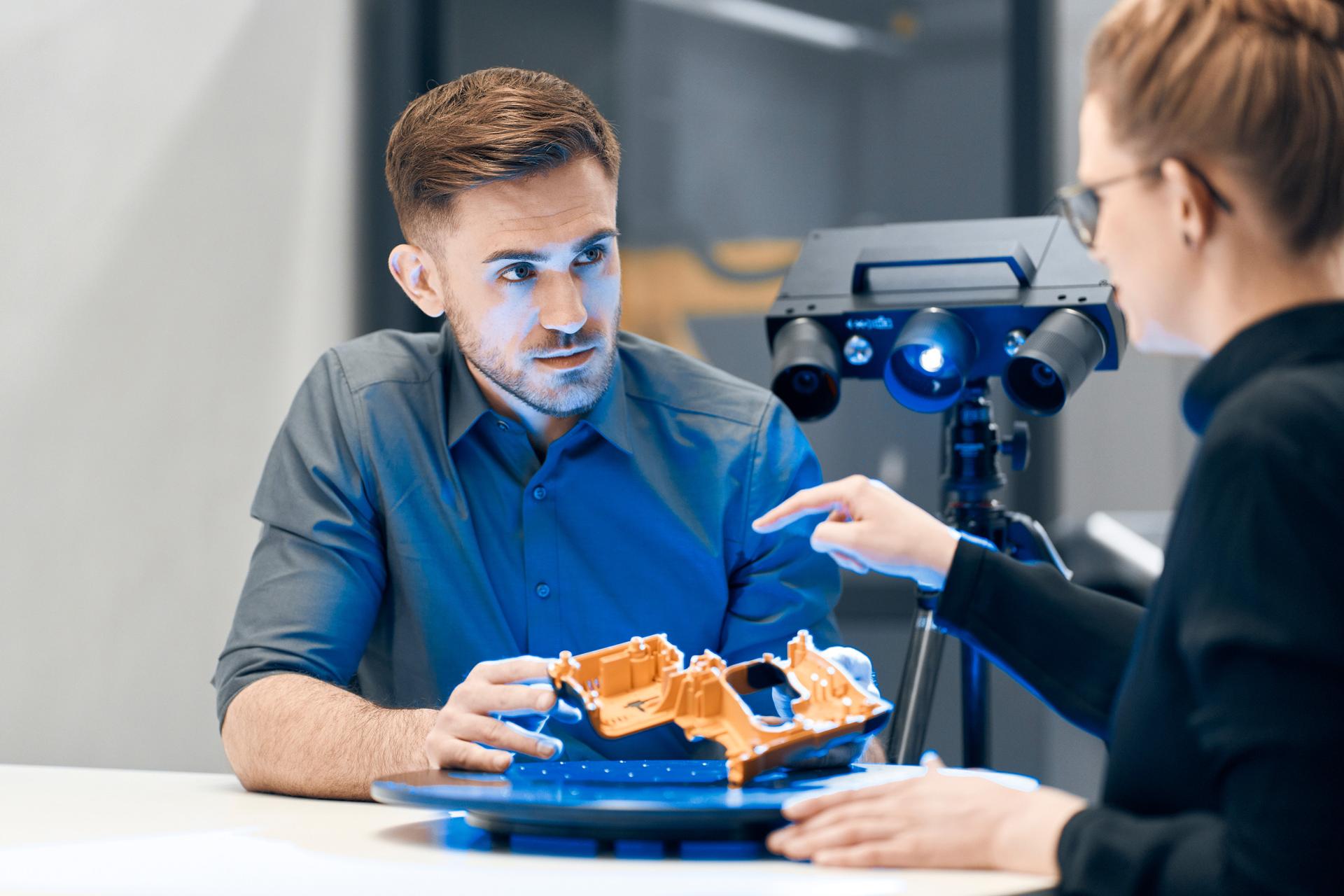

Kwaliteitsborging van kunststof-onderdelen

Versnellen van alle fasen in spuitgiet-, blaasgiet- en thermovorm-processen

Kwaliteitsborging van gegoten onderdelen

Optimaliseren van zandgiet-, drukgiet- en investerings-gietprocessen

Kwaliteitsborging van plaatmetalen onderdelen

Optimaliseren van processen voor metaal-omvormen (ponsen, buigen, trekken en persen)

ZEISS INSPECT
ZEISS INSPECT

Efficiënt hulpmiddel voor analyse

ZEISS INSPECT biedt alles uit één hand

Scannen, inspecteren en rapporteren: De software begeleidt je door de hele workflow. Bestudeer de nominaal/feitelijk vergelijkingen en de GD&T toleranties. Voer noodzakelijke correcties direct door dankzij eenvoudig te begrijpen resultaten. Gebruik ZEISS INSPECT om volledig te analyseren, uitgebreide rapporten te ontvangen en meetresultaten te integreren in bestaande processen.

Meer informatie vinden

Eén serie, twee versies

ATOS Q is verkrijgbaar in de versies 12M en 8M. De sensoren registreren tot 2 × 12 miljoen of 2 × 8 miljoen coördinaat-punten tijdens het scannen. De precisie, de resolutie en de grootte van het meetbereik kunnen vrij worden gedefinieerd.
ATOS Q 8M
ATOS Q 12M

Lichtbron

LED

LED

Punten per scan

8 miljoen

12 miljoen

Meetbereik [mm²]

100 × 70 - 500 × 370

100 × 70 - 500 × 370

Puntafstand [mm]

0,04 - 0,15

0,03 - 0,12

Werkafstand [mm]

490

490

Gewicht

ongeveer 4 kg

ongeveer 4 kg

Afmetingen

ca. 340 mm x 240 mm x 83 mm

ca. 340 mm x 240 mm x 83 mm

Kabellengte

10 m glasvezelkabel

10 m glasvezelkabel

Besturingssysteem

Windows 10

Windows 10

Meet-omvangen

50, 100, 170, 270, 350, 500

50, 100, 170, 270, 350, 500
