ZEISS ScanBox serie 5 RC

Geautomatiseerd laden en autonome onderdeel-inspectie

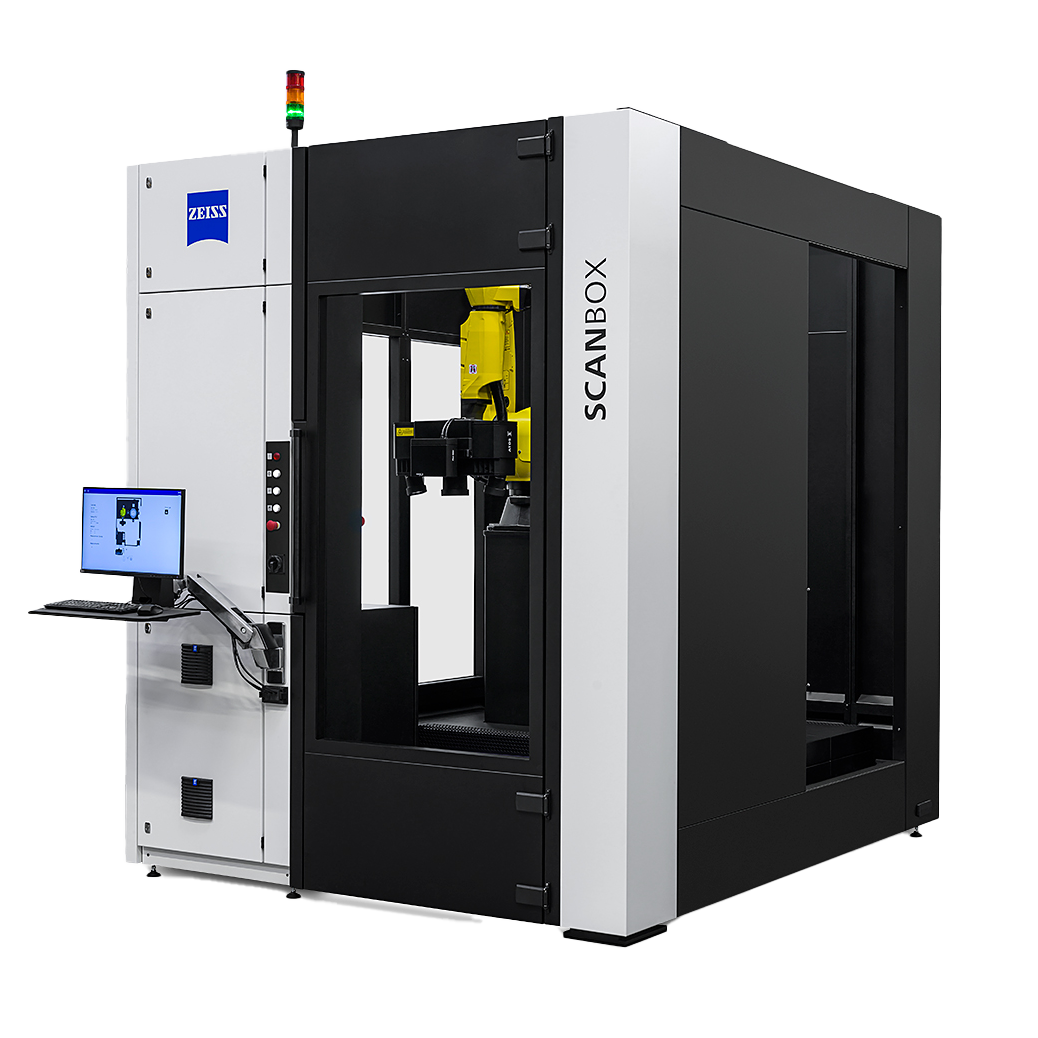

ZEISS ScanBox Series 5 RC (afstandsbediening) is een optische meetmachine met een gemotoriseerde schuifdeur. Met een robot of een aangepast laadsysteem laad je automatisch onderdelen zoals aërodynamische vlakken, bevestigde onderdelen of gereedschappen en plaats je ze op de draaitafel-module. Omdat de gebruiker de afzonderlijke onderdelen niet hoeft te plaatsen, is de tijd om kwaliteit te borgen aanzienlijk korter dan voorheen.

Hoge verwerkingssnelheid en hoge herhaalbaarheid
Precieze meetprocedures en optimale vergelijkbaarheid
Maximaal machinegebruik en geoptimaliseerde processen


      Productie-gerelateerde kwaliteitsborging en seriebewaking

    De autonome werking verhoogt het machinegebruik, versnelt meetcycli en stelt je in staat om mankracht efficiënter in te zetten. ZEISS ScanBox Series 5 RC is verkrijgbaar in twee varianten en speciaal ontworpen voor toepassingen die een hoge mate van integratie en verwerkingssnelheid vereisen. Dankzij het kleine oppervlak kan het systeem probleemloos in elke productielijn worden geïntegreerd.

Inhoud van derden geblokkeerd

De videospeler is geblokkeerd vanwege uw trackingvoorkeuren. Om de instellingen te wijzigen en de video af te spelen, dient u op de onderstaande knop te klikken en in te stemmen met het gebruik van "functionele" trackingtechnologieën.

Hoge verwerkingssnelheid en hoge herhaalbaarheid

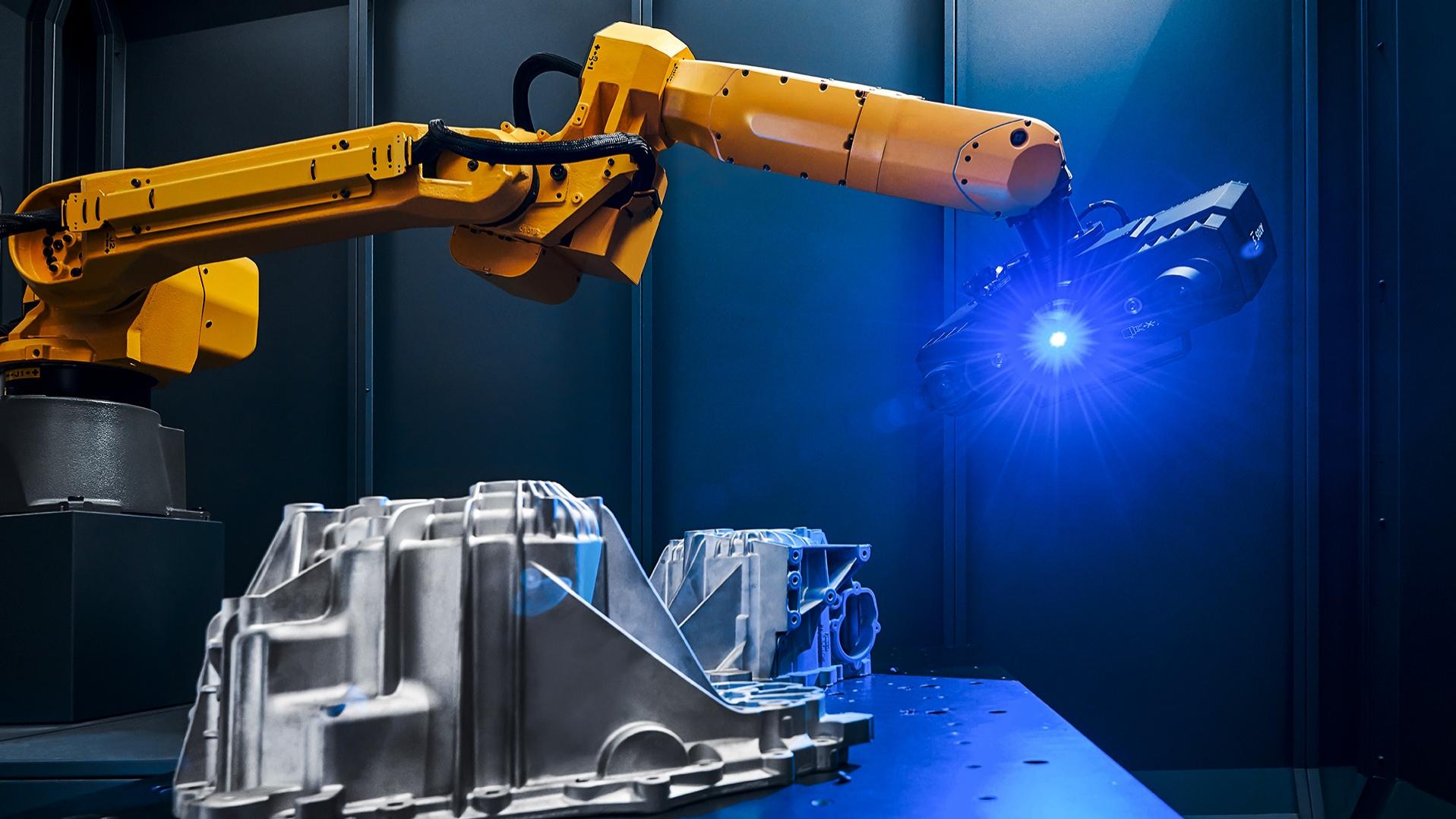

Precieze meetprocedures en optimale vergelijkbaarheid

Kwaliteitsborging tijdens serieproductie draait om het bewaken van productieprocessen, het verminderen van uitval en het minimaliseren van herbewerking. De ZEISS ScanBox Series 5 RC optische meetmachine is hiervoor de ideale oplossing. Vergelijk de werkelijke coördinaten van serie-onderdelen die volledig in 3D zijn gemaakt met een ATOS 5 sensor en zodoende direct met het CAD-model of met specificaties uit een meetplan. Maak inspectierapporten rechtstreeks in je productiefaciliteiten en exporteer ze naar statistische procescontrole-systemen.

Maximaal machinegebruik en geoptimaliseerde processen

Als je het volledige potentieel van de ZEISS ScanBox Series 5 RC wilt gebruiken, combineer je de optische meetmachine met een toevoer- en laadsysteem van ZEISS. Met de ZEISS Integration Series kun je het laden van onderdelen automatiseren en zo stilstand voorkomen. Zowel de productstroom als de bewerkingstijd worden geoptimaliseerd.

Meer informatie

Automatiseringstechnologie met een magazijn-laadsysteem

De integratie van een magazijn-laadsysteem verhoogt de cyclustijden en scheelt mankracht. Het systeem meet tot 11 uur autonoom. Het laadsysteem van het magazijn wordt handmatig gestapeld met partijen onderdelen zoals turbineschoepen. Elke armatuur heeft een unieke RFID-chip voor identificatie. Op basis van deze informatie wordt automatisch het geschikte meetprogramma geselecteerd. Na de inspectie wordt het onderdeel automatisch geretourneerd.

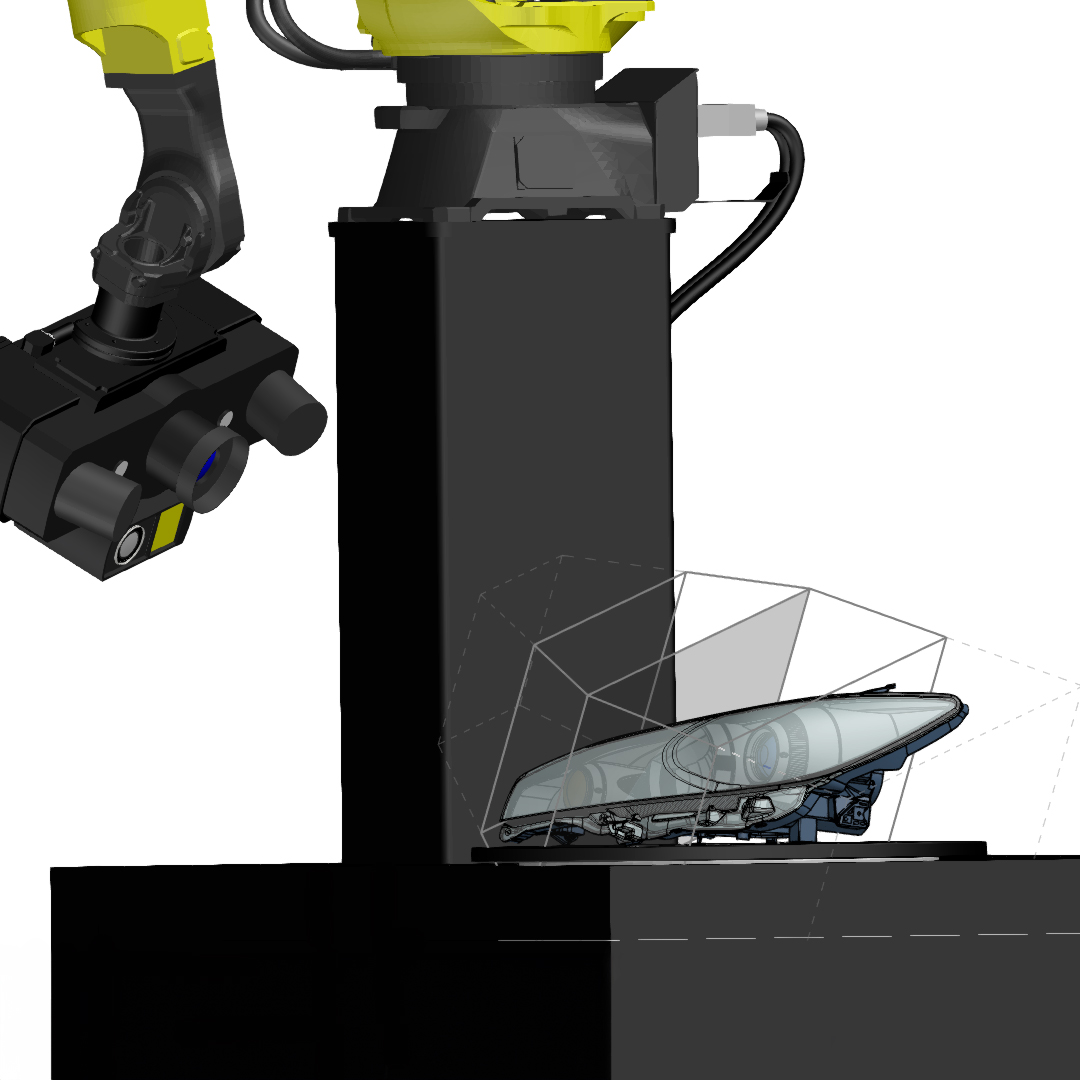

Virtuele meetruimte in de 3D-meetsoftware

Virtuele meetruimte in ZEISS INSPECT

De virtuele meetruimte (VMR) is de centrale besturings- en meetplanningssoftware voor alle elementen van de optische 3D-meetmachines. Het geeft de echte omgeving in een virtuele simulatie weer. De VMR bestaat uit een robot met één sensor, de programmering, inclusief de kinematica van de robottrajecten, het onderdeel en het meetplan. Dankzij de VMR heeft de gebruiker geen speciale robotvaardigheden nodig. Alle robotbewegingen worden vóór de uitvoering gesimuleerd in de virtuele meetruimte en gecontroleerd op veiligheid.

Meer informatie

Technische informatie

	ZEISS ScanBox 5110 RC	ZEISS ScanBox 5120 RC
Afmetingen	2200 x 2850 x 3050 mm	3600 x 3550 x 3050 mm
Stroomvoorziening	200-500 V (3-fasen, 16 A)	200-500 V (3-fasen, 16 A)
Max. onderdeel-grootte	Ø 1000 mm	Ø 2000 mm
Max. gewicht onderdelen	2000 kg	2000 kg
Ingang	Schuifdeur met veiligheidsschakelaar	Schuifdeur met veiligheidsschakelaar
Openingsbreedte schuifdeur	1000 mm	1350 mm
Laadconcept	Geautomatiseerd via de gemotoriseerde schuifdeur of handmatig via de veiligheidsdeur	Geautomatiseerd via de gemotoriseerde schuifdeur of handmatig via de veiligheidsdeur
Sensor-compatibiliteit	ATOS 5 for Airfoil, ATOS 5¹	ATOS 5 for Airfoil, ATOS 5¹

¹Verificatie van instellingen noodzakelijk
